HarmonyOS 鸿蒙Next 使用clipShape进行裁剪后，borderRadius无法生效怎么处理

【问题现象】

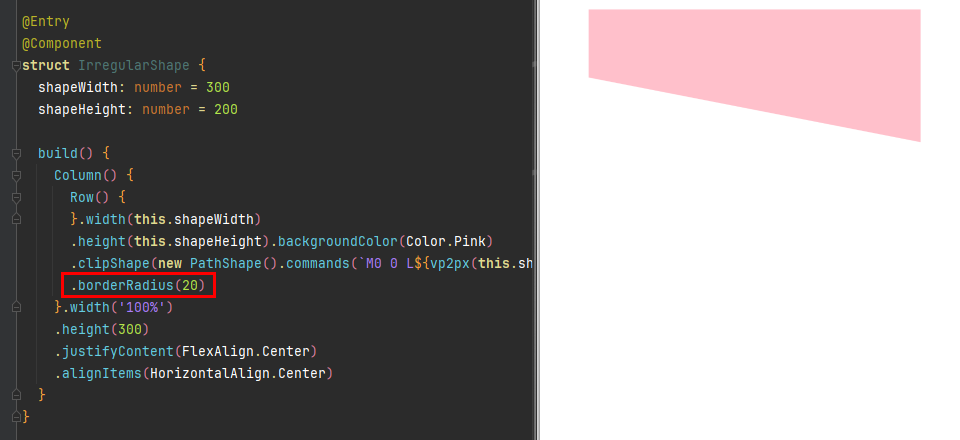

对容器组件使用clipShape进行裁剪后，再使用borderRadius对被裁剪容器设置圆角时无法生效，如下图所示效果：

【背景知识】

1. 设置组件圆角的方法

1.1 borderRadius

borderRadius属性用于设置组件边框的圆角，可以同时设置四个角，也可以分别对四个角的圆角大小进行设置。为了避免因子组件尺寸大于组件，导致子组件覆盖圆角，可以搭配属性clip使用。

1.2 clipShape

clipShape属性用于对组件进行形状裁剪，通过传入不同的组件类型，将组件裁剪为对应的形状。

2. 绘制圆角的方法

2.1 Path

• Path是路径绘制组件，可以通过commands属性绘制出需求的形状，包括圆角（圆角多边形）。
• 关于贝塞尔曲线和控制点的关系：由一组控制点的向量决定，给定的控制点按顺序连接构成控制多边形。

2.2 Path和clipShape的区别

• Path是绘制组件，通过设置路径绘制出需求的形状，其填充区域一般是颜色而非图片。
• clipShape是通用属性，通过设置不同组件类型对组件进行裁剪，裁剪后的形状背景是组件的一部分。比如对Image组件进行裁剪，裁剪后的形状背景是该Image组件图片的一部分。

【定位思路】

borderRadius属性从规格上是相对于组件的大小而言的，当组件同时设置borderRadius和clipShape时，borderRadius会首先生效，对整个组件设置圆角效果，然后clipShape裁剪效果会覆盖borderRadius的圆角效果，导致borderRadius不生效。

【解决方案】

1. 对裁剪的组件设置圆角

使用clipShape对组件进行裁剪时，根据需求，对需设置为圆角的角进行圆角裁剪处理。被裁剪的组件可以是容器组件（如Column、Row等）或Image组件。

注意：不能设置两次clipShape属性进行多次裁剪，否则最后一个clipShape的裁剪将会覆盖前面的clipShape裁剪。

以下示例对Image组件设置clipShape属性，使用PathShape形状描述组件被裁剪后的形状。

代码示例如下：

 @Entry
 @Component

 struct ClipFilletCorner {
   // 定义PathShape绘制的路线
   /*
     绘制原始图形，即不裁剪，绘制路线的单位为px，宽高默认单位为vp，可以按需要使用像素单位转换方法进行转换
    */
   commands1:string=`M0 0 L${vp2px(300)} 0 L${vp2px(300)}${vp2px(200)} L0 ${vp2px(200)} Z`
   /*
     将图片裁剪为三角形
     * commands的命令M是定义绘制的起点，如M0 0是定义点(0, 0)为绘制起点
     * commands的命令L是绘制当前点到指定点的直线，如L600 0是绘制当前点到(600, 0)的直线
     * commands的命令Z是指绘制当前点到起点的直线并结束绘制
    */
   commands2:string='M0 0 L600 0 L600 300 Z'
   /*
     将图片裁剪为带圆角的不规则图形
     * commands的命令H是绘制当前点到对应x坐标的点的水平线，如M0 100 H300是绘制从(0, 100)到(300, 100)的水平线
     * commands的命令V是绘制当前点到对应y坐标的点的垂直线，如M100 0 V300是绘制从(100, 0)到(100, 300)的垂直线
     * commands的命令S是绘制当前点到终点的二次贝塞尔曲线，前两个值是设置控制点，后两个值是曲线终点
    */
   commands3:string='M0 100 S0 0 100 0 H300 S400 0 400 100 V300 S400 400 300 400 H200Z'
   @State shapeNum:number=1

   build() {
     Column() {
       // 待裁剪图片
       Image($r('app.media.startIcon'))
         .height(200)
         .width(300)
         .margin({top:10, bottom:10})
         .objectFit(ImageFit.Cover)
         .borderRadius({topRight:5})
         .clipShape(newPathShape().commands(this.shapeNum===1?this.commands1:this.shapeNum===2?this.commands2:this.commands3))

       // 定义命令控制器
       Row() {
         Button('Original')
           .type(ButtonType.Capsule)
           .width(80)
           .onClick(() => {
             this.shapeNum=1
           })

         Button('Triangle')
           .type(ButtonType.Capsule)
           .width(80)
           .onClick(() => {
             this.shapeNum=2
           })

         Button('Irregular')
           .type(ButtonType.Capsule)
           .width(80)
           .onClick(() => {
             this.shapeNum=3
           })
       }.width(300)
       .height(100)
       .justifyContent(FlexAlign.SpaceEvenly)
     }.width('100%')
     .height('40%')
     .backgroundColor(Color.Orange)
     .justifyContent(FlexAlign.Center)
     .alignItems(HorizontalAlign.Center)
   }
 }

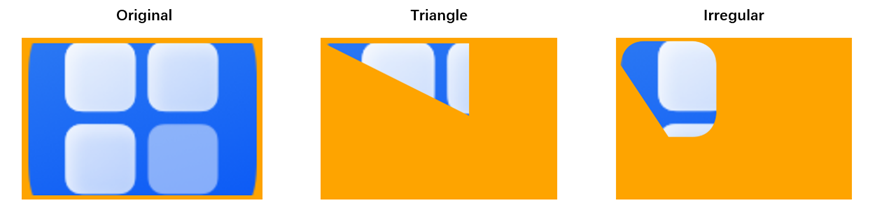

效果图：

2. 绘制带圆角的组件

某些场景下可能需要绘制出带有圆角或其他形状的图形，此时可以使用Path组件进行绘制。

代码示例如下：

@Entry
@Component
struct PathFilletCorner {
  build() {
    Row() {
      // 绘制上一示例的带圆角的不规则图形
      Path()
        .fill(Color.Pink)
        .stroke(Color.Blue)
        // 命令与上一示例的commands3相同
        .commands('M0 100 S0 0 100 0 H300 S400 0 400 100 V300 S400 400 300 400 H200Z')

      // 绘制带圆角的三角形
      Path()
        .fill(Color.Brown)
        .commands('M120 150 L480 150 S600 150 480 90 L360 30 S300 0 240 30 L120 90 S0 150 120 150Z')
    }.width('100%')
    .height('40%')
    .backgroundColor(Color.Orange)
    .justifyContent(FlexAlign.SpaceEvenly)
    .alignItems(VerticalAlign.Center)
  }
}

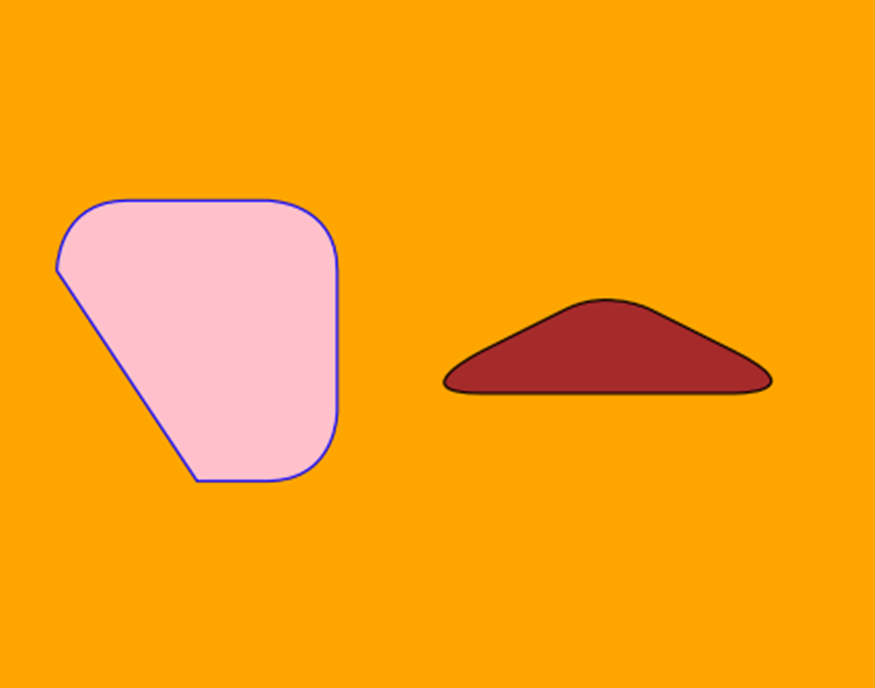

效果图：

【总结】

• 当对组件进行圆角设置时，可以使用borderRadius属性。
• 当需要对裁剪后的组件进行圆角设置时，borderRadius属性的效果会被覆盖，可以在使用clipShape对组件进行裁剪时，使用PathShape形状按需要进行形状和圆角的裁剪。
• 当需要绘制带圆角的图形时，可以使用Path组件进行绘制。
