HarmonyOS【挑战赛第三期】玩转ArkUI动效

本项目通过ArkTS结合SVG相关知识点制作了一个水母动画效果。

我的博客

项目源码

哔哩哔哩在线演示视频

灵感来自这个 Html+Css+JS制作的一个水母动画

我通过HarmonyOS的ArkUI实现了它。

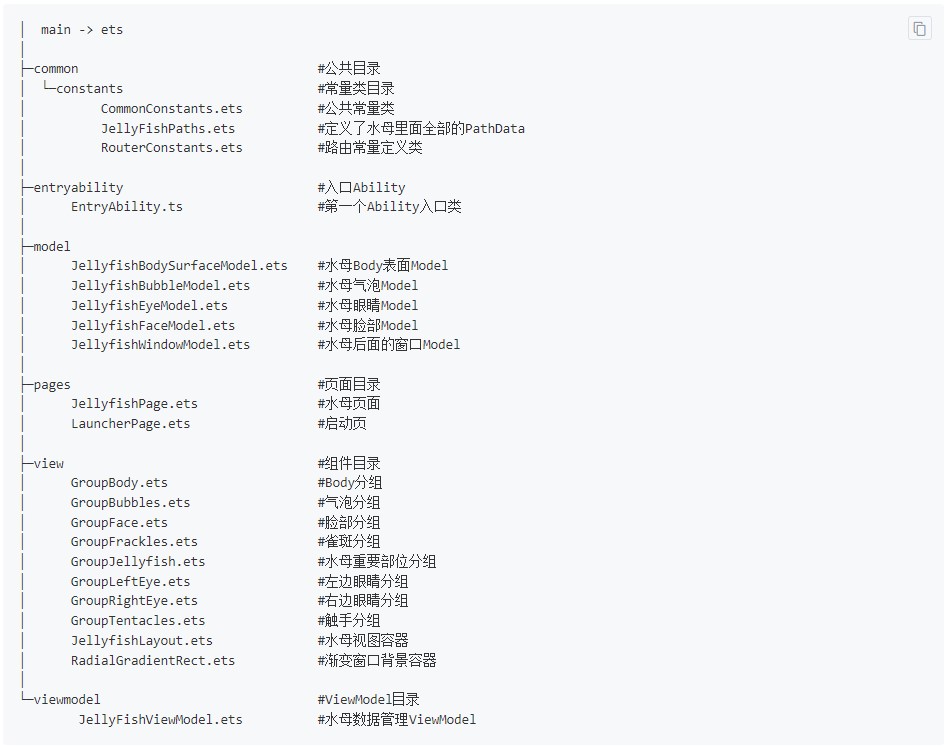

一、工程目录树

工程目录树

二、拆解SVG

我们简单看一下这个 水母的SVG内容。

我们看第一个触角的pathData，<path d="M226.31 258.64c.77 8.68......." />：

M226.31 258.64c.77 8.68 2.71 16.48 1.55.....

如果你不熟悉SVG相关内容，你可能看不懂，甚至有点烦躁，不过也不要急，看不懂也不要紧。

那我们如何去渲染这段数据呢，ArkTS给我们提供了一个 绘制组件Path，我们简单看下，如何渲染：

Path()
    .width('530.46px')
    .height('563.1px')
    .commands('M226.31 258.64c.77 8.68 2.71 16.48 1.55....')
    .fillOpacity(0.49)
    .fill(Color.White)

我们可以看到这样就可以把我们的水母触手绘制出来了，不过这里，可能很多同学实战的时候还是不明白为什么要这么写，或者说参考了官方示例之后，换个SVG例子就写不出来了，这都是由于理解不够深，导致出现部分错误的写法。

别急，请跟着我慢慢来，我们下面先简单看下，PathData里面的命令规范：

  • M，m： Move to：移至，移动到
  • L， l， H， h， V， v： Line to：画线
  • C， c， S， s： 三次贝塞尔曲线
  • Q， q， T， t： 二次贝塞尔曲线
  • A，a： 椭圆弧曲线
  • Z， z： 关闭路径

更多细节请查阅： 路径数据命令规范，这些命令区分大小写，大写字母表示绝对坐标，而小写字母表示命令相对于当前位置。

可能有细心的同学，这里已经看到我们给Path设置了width/height，如果不设置或者设置的太小了，commands里面执行的命令会导致内容移动出你设置的范围，就会看不到你要绘制的内容。

其实这里，一开始我参考HarmonyOS的文档的时候我也犯了类似这个错误，是这样的：

一开始我以为ArkTS里面没有SVG的group概念，就想着用Stack来包裹子组件， 然后给Stack设置了全屏的宽度和高度，发现整个水母body完全不对称，脸和body不在同一处。

说道这里，我们看到上面的SVG有个元素标签<g class="..." />，这个g表示：组合对象的容器，添加到g元素上的变换会应用到其所有的子元素上。添加到g元素的属性会被其所有的子元素继承。

这里我还犯了个错误，就是没有在文档中发现对标SVG里面的g元素，导致我们饶了很多弯路，行驶弯路的时候一直用的Stack去包裹我们的Path，以及单独给Path设置width/height。

后来我再次仔细查阅HarmonyOS文档，在绘制组件中找到了 Shape组件，官方文档的解释：

  1. 绘制组件使用Shape作为父组件，实现类似SVG的效果。
  2. 绘制组件单独使用，用于在页面上绘制指定的图形。

至此，再回头看一下，width/height造成的一些问题。

我们在SVG的XML中通过 viewBox属性 获取到，viewBox="0 0 530.46 563.1"。

这里我们通过 Shape组件 里面的viewPort属性方法来设置viewBox里面的宽度和高度。

所以，我们可以通过下面的方式来实现和SVG等价的内容：

<g class="...">
    <path class="..."  fill="..." d=""/>
    <path class="..." fill="..." d=""/>
</g>

等价于：

Shape() {
    Path()
      .commands('....')
      .fill(...)

    Path()
      .commands('...')
      .fill(...)

    }.viewPort({
      width: '530.46px',
      height: '563.1px',
    })

这里可能又会有同学问道了，为什么单位是PX？

问的好，我想这里有一篇内容解释的很详细了： 为什么viewBox里面的单位是px?

SVG最重的内容都拆解介绍完了，可能这个时候又有同学问了，就那个SVG里面的这个：

<filter id="turbulence" filterUnits="objectBoundingBox" x="0" y="0" width="100%" height="100%">
    <feTurbulence data-filterId="3" baseFrequency="0.02 0.03" result="turbulence" id="feturbulence" type="fractalNoise" numOctaves="1" seed="1"/>
    <feDisplacementMap id="displacement" xChannelSelector="R" yChannelSelector="G" in="SourceGraphic" in2="turbulence" scale="13" />
</filter>

这个是啥？SVG滤波器会产生噪声,这用于模拟一些自然现象,如：云、火和烟, 有助于生成复杂的纹理,如大理石或花岗岩等效果。

本项目，目前没有实现这个功能，一开始想着使用Shape里面的mesh属性来做的，发现不好处理，提的工单回复说HarmonyOs不支持触摸mesh效果。

三、制作动画

项目里面用到了：显示动画 animateTo 和 属性动画 animation

数据状态管理存储都放在 JellyFishViewModel 里面

水母的眨眼睛，使用的是 animateTo，通过显示动画修改：水母眼睛的缩放和不透明度来达到眨眼睛效果

我们来简单看下眨眼动画：

blinkAnimateTo() {
    animateTo({
      duration: 150,
      curve: Curve.EaseOut,
      iterations: 1,
      playMode: PlayMode.Normal,
      onFinish: () => {
        // 闭眼之后，再恢复回睁眼状态
        this.blinkScale = this.blinkScale == 0.3? 1:0.3
        this.blinkAlpha = this.blinkAlpha == 0? 1: 0
      }
    }, () => {
        this.blinkScale = this.blinkScale == 0.3? 1:0.3
        this.blinkAlpha = this.blinkAlpha == 0? 1: 0
    })
}

然后给我们的水母眼睛设置 缩放 和 透明度 属性就能眨眼睛了，下面是左侧眼睛的代码：

Shape() {
  Path()
    .fill(...)
    .commands(...)
}
.scale({ y: this.blinkScale, centerY: '233px' })
.opacity(this.blinkAlpha)
.viewPort({
  width: '530.46px',
  height: '563.1px'
})

到这里可能又有同学，又要疑惑提问题了，怎么设置缩放还要设置 centerY 呢？

我们当然要设置，缩放的中心点啦，并且现在是针对于Y轴，所以需要：设置Y轴中心点，不然它缩放就偏了。

那为什么是 233px 呢？

问的好，我们看一下左侧眼睛的 pathData:

"M262 233.63a3.1 3.1 0 1 0-3 3.19 3.1 3.1 0 0 0 3-3.19z"

我们上面拆解SVG的时候，介绍了 M 的含义是：移动到，且大写字母表示：绝对坐标，当然你填233.63px也可以。

我们整个水母body上下移动，是如何做到的呢？

我们利用了属性动画 animation 更新组件的属性 translate里面的y轴数据 达到上下移动的动画，我们简单看下下面的伪代码，它是如何做到不停的上下移动的:

Stack() {
    // 水母的body元素分组
    ...
}
.translate({ y : this.translateY })
.onAreaChange(() =>{
   this.translateY = -30
})
.animation({
    duration: 3000, // 动画时长
    iterations: 1, // 播放次数
    playMode: PlayMode.Normal, // 动画模式
    onFinish: () => {
      // 动画播放完成回调
      this.translateY = this.translateY == 0? -30 : 0
   }
})

这样我们就做到，让水母整个body元素上下动画移动了，且不会停止。

那么水母的脸部怎么做到上下左右动画移动，且不会和body同步，有错位和落差的效果呢？

问的好，我们再来看一下水母脸部的动画怎么处理的：

Stack() {
    // 脸部数据
    ...
}
.translate({ y : this.translateY, x: this.translateX })
.onAreaChange(() =>{
   this.translateY = -25
   this.translateX = ...
   // 这里其实我们是在viewModel中，使用Math.random来计算translateX的值的
   // 感兴趣的可以打开我们的源码查看
})
.animation({
    duration: 3000, // 动画时长
    iterations: 1, // 播放次数
    playMode: PlayMode.Normal, // 动画模式
    onFinish: () => {
      // 动画播放完成回调
      this.translateY = this.translateY == 0? -25 : 0
      this.translateX = ...
      // 这里其实我们是在viewModel中，使用Math.random来计算translateX的值的
      // 感兴趣的可以打开我们的源码查看
   }
})
