HarmonyOS 鸿蒙Next开发案例 | 实现水波纹动画

HarmonyOS 鸿蒙Next开发案例 | 实现水波纹动画

场景介绍

在日常应用场景中，水波纹的效果比较常见，例如数字键盘按键效果、听歌识曲、附近搜索雷达动效等等，本文就以数字按键为例介绍水波纹动效的实现。

效果呈现

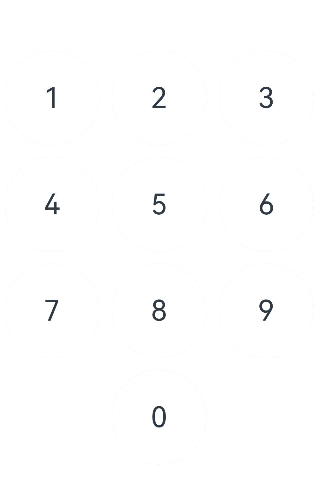

本例最终效果图如下：

环境要求

本例基于以下环境开发，开发者也可以基于其他适配的版本进行开发：

• IDE: DevEco Studio 3.1.1 Release
• SDK: 3.1.0(API 9)

实现思路

本实例涉及到的主要特性及其实现方案如下：

• UI框架：使用Grid，GridItem等容器组件组建UI框架。
• 按钮渲染：通过自定义numBtn组件（含Column、Button、Stack、Text等关键组件以及visibility属性），进行数字按钮的渲染。
• 按钮状态变化：设置状态变量unPressed，控制按钮的当前状态，向Column组件添加onTouch事件，监听按钮的当前状态。
  • 默认状态为按钮放开状态（unPressed为true）。
  • 当按钮按下时，更新按钮的状态（unPressed：true -> false）。
  • 当按钮放开时，更新按钮的状态（unPressed：false -> true）。
• 按钮动画展示：使用属性动画以及组件内转场动画绘制按钮不同状态下的动画。
  • 当按钮按下时，使用显式动画（animateTo）加载动画：插入按下时的Row组件，同时加载水波的聚拢效果。
  • 当按钮放开时，使用组件内转场加载动画：插入放开时的Row组件，同时加载水波的扩散效果。

开发步骤

针对实现思路中所提到的内容，具体关键开发步骤如下：

1. 先通过Grid，GridItem等容器组件将UI框架搭建起来，在GuidItem中引用步骤2中的自定义数字按钮numBtn构建出数字栅格。

   具体代码如下:

   private numGrid: number[] = [1, 2, 3, 4, 5, 6, 7, 8, 9, -1, 0, -1]
   ...
     Column() {
       Grid() {
         ForEach(this.numGrid, (item: number, index: number) => {
           GridItem() {
             ...
           }
         }, item)
       }
       .columnsTemplate('1fr 1fr 1fr')
       .rowsTemplate('1fr 1fr 1fr 1fr')
       .columnsGap(10)
       .rowsGap(10)
       .width(330)
       .height(440)
     }.width('100%').height('100%')


2. 通过Column、Button、Stack、Text等关键组件以及visibility属性构建自定义数字按钮numBtn。

   具体代码如下：

   [@Component](/user/Component)
   struct numBtn {
     ...
     build() {
       Column() {
           Button() {
               stack(){
                   ...
                   Text(`${this.item}`).fontSize(30)
               }
               ...
           }
           .backgroundColor('#ccc')
           .type(ButtonType.Circle)
           .borderRadius(100)
           .width(100)
           .height(100)
       }
       .visibility(this.item == -1 ? Visibility.Hidden : Visibility.Visible)
       .borderRadius(100)
     }
   }


3. 设置状态变量unPressed，监听当前数字按钮的状态，同时向Column组件添加onTouch事件，获取并更新按钮的当前状态，从而可以根据监听到的按钮状态加载对应的动画效果。

   具体代码块如下:

   //状态变量unPressed，用于监听按钮按下和放开的状态
   [@State](/user/State) unPressed: boolean = true
   ...
   // 添加onTouch事件，监听状态
   .onTouch((event: TouchEvent) => {
     // 当按钮按下时，更新按钮的状态（unPressed：true -> false）
     if (event.type == TouchType.Down) {
       animateTo({ duration: 400 }, () => {
         this.unPressed = !this.unPressed
         this.currIndex = this.index
       })
     }
     // 当按钮放开时，更新按钮的状态（unPressed：false -> true）
     if (event.type == TouchType.Up) {
       animateTo({ duration: 400 }, () => {
         this.unPressed = !this.unPressed
       })
     }
   })


4. 根据按钮组件的按下/放开状态，通过if-else语句选择插入的Row组件，并随之呈现不同的水波动画效果（按下时水波聚拢，放开时水波扩散）。

   具体代码块如下:

   Stack() {
     Row() {
       // 判断当前按钮组件为放开状态
       if (this.unPressed && this.currIndex == this.index) {
         // 插入Row组件，配置过渡效果
         Row()
           .customStyle()
           .backgroundColor('#fff')
             // 水波纹扩散动画：从Row组件的中心点开始放大，scale{0,0}变更scale{1,1}（完整显示）
           .transition({
             type: TransitionType.Insert,
             opacity: 0,
             scale: { x: 0, y: 0, centerY: '50%', centerX: '50%' }
           })
       }
       // 判断当前按钮组件为按下状态
       else if (!this.unPressed && this.currIndex == this.index) {
         // 插入Row组件，配置过渡效果
         Row()
           .customStyle()
           .backgroundColor(this.btnColor)
           .scale(this.btnScale)
           .onAppear(() => {
             // 水波纹聚拢动画：Row组件backgroundColor属性变更（#ccc -> #fff），插入动画过渡效果，scale{1,1}（完整显示）变化为scale{0,0}
             animateTo({ duration: 300,
               // 聚拢动画播放完成后，需要衔接扩散动画，Row组件backgroundColor属性变更（#fff -> #ccc），插入动画过渡效果，scale{0,0}变化为scale{1,1}（完整显示）
               onFinish: () => {
                 this.btnColor = '#ccc'
                 this.btnScale = { x: 1, y: 1 }
               } },
               () => {
                 this.btnColor = '#fff'
                 this.btnScale = { x: 0, y: 0 }
               })
           })
       }
       // 其他状态
       else {
         Row()
           .customStyle()
           .backgroundColor('#fff')
       }
     }
     .justifyContent(FlexAlign.Center)
     .alignItems(VerticalAlign.Center)
     .borderRadius(100)
     Text(`${this.item}`).fontSize(30)
   }
   .customStyle()


参考

• Guid
• GridItem
• 显式动画
• 组件内转场
• Stack
