HarmonyOS 鸿蒙Next开发案例 | 创建和销毁悬浮窗

HarmonyOS 鸿蒙Next开发案例 | 创建和销毁悬浮窗场景说明
悬浮窗功能可以基于当前任务创建一个始终在前台显示的窗口。即使创建悬浮窗的任务退至后台，悬浮窗仍然可以在前台显示，通常悬浮窗位于所有应用窗口之上。很多应用都具有悬浮窗的功能，常见的如视频应用的视频播放窗口，在视频应用切换到后台后，视频播放窗口还可以在前台以小窗形式继续播放。本例即为大家介绍如何开发悬浮窗。

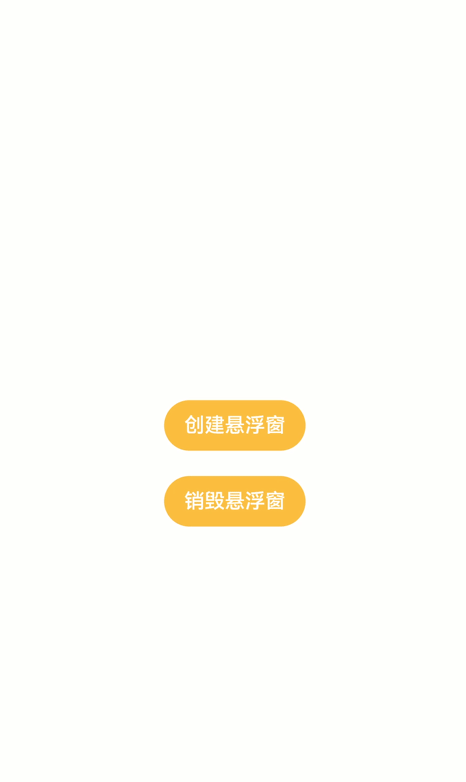

效果呈现

运行环境
本例基于以下环境开发，开发者也可以基于其他适配的版本进行开发：

IDE: DevEco Studio 3.1.1 Release
SDK: 3.1.0(API 9)

实现思路
本例中主要涉及三项关键操作，相关实现方案如下：

创建悬浮窗：使用window类的createWindow方法创建窗口，窗口类型设置为window.WindowType.TYPE_FLOAT
悬浮窗可拖拽：通过gesture为窗口绑定手势事件，使用PanGesture监听拖拽手势并记录窗口位置，通过moveWindowTo方法将窗口移动到拖拽位置从而实现窗口拖拽。
退出悬浮窗口：使用destroyWindow方法，销毁悬浮窗。

开发步骤
由于本例重点讲解悬浮窗的创建和使用，所以开发步骤会着重讲解相关实现，不相关的内容不做介绍，全量代码可参考完整代码章节。

申请权限。

创建悬浮窗需要先申请ohos.permission.SYSTEM_FLOAT_WINDOW权限，要在module.json5文件的requestPermissions对象中进行配置，如下：

{
  "module": {
    "requestPermissions":[
      {
        "name" :"ohos.permission.SYSTEM_FLOAT_WINDOW",
        "usedScene":{
          "abilities": [
            "EntryAbility"
          ],
          "when":"inuse"
        }
      }
    ]
  }
}

创建悬浮窗。

使用window类的createWindow方法创建窗口，窗口类型设置为window.WindowType.TYPE_FLOAT。由于本例通过按钮的点击事件控制悬浮窗的创建和销毁，为了便于操作，本例将创建和销毁悬浮窗的操作写在自定义的方法中，以便绑定到按钮的点击时间中。

创建悬浮窗的操作在自定义方法createFloatWindow中实现。

具体代码如下：

// 引入window类
import window from '@ohos.window';
...
// 自定义创建悬浮窗方法
createFloatWindow() {
  let windowClass = null;
  // 窗口类型设置为window.WindowType.TYPE_FLOAT
  let config = {name: "floatWindow", windowType: window.WindowType.TYPE_FLOAT, ctx: getContext(this)};
  // 创建悬浮窗
  window.createWindow(config, (err, data) => {
    if (err.code) {
      console.error('Failed to create the floatWindow. Cause: ' + JSON.stringify(err));
      return;
    }
    console.info('Succeeded in creating the floatWindow. Data: ' + JSON.stringify(data));
    windowClass = data;
  }
}

设置窗口信息。

创建悬浮窗时，可以对窗口的位置、大小、内容等进行设置。

具体代码如下：

...
window.createWindow(config, (err, data) => {
  ...
  windowClass = data;
  // 设置悬浮窗位置
  windowClass.moveWindowTo(300, 300, (err) => {
    if (err.code) {
      console.error('Failed to move the window. Cause:' + JSON.stringify(err));
      return;
    }
    console.info('Succeeded in moving the window.');
  });
  // 设置悬浮窗大小
  windowClass.resize(500, 500, (err) => {
    if (err.code) {
      console.error('Failed to change the window size. Cause:' + JSON.stringify(err));
      return;
    }
    console.info('Succeeded in changing the window size.');
  });
  //为悬浮窗加载页面内容，这里可以设置在main_pages.json中配置的页面
  windowClass.setUIContent("pages/FloatContent", (err) => {
    if (err.code) {
      console.error('Failed to load the content. Cause:' + JSON.stringify(err));
      return;
    }
    console.info('Succeeded in loading the content.');
    // 显示悬浮窗。
    windowClass.showWindow((err) => {
      if (err.code) {
        console.error('Failed to show the window. Cause: ' + JSON.stringify(err));
        return;
      }
      console.info('Succeeded in showing the window.');
    });
  });
});

销毁悬浮窗。

使用destroyWindow方法销毁悬浮窗，为了便于通过按钮点击控制悬浮窗的销毁，我们这里将销毁逻辑写在自定义方法destroyFloatWindow中。

具体代码如下：

// 定义windowClass变量，用来接收创建的悬浮窗
private windowClass: window.Window;

createFloatWindow() {
  ...
  // 创建悬浮窗。
  window.createWindow(config, (err, data) => {
    ...
    // 用windowClass变量接收创建的悬浮窗
    this.windowClass = data;
    ...
  }
}
// 自定义销毁悬浮窗方法
destroyFloatWindow() {
  // 用windowClass调用destroyWindow销毁悬浮窗
  this.windowClass.destroyWindow((err) => {
    if (err.code) {
      console.error('Failed to destroy the window. Cause: ' + JSON.stringify(err));
      return;
    }
    console.info('Succeeded in destroying the window.');
  });
}

构建主页面UI。

将创建悬浮窗和销毁悬浮窗绑定到对应的按钮上。

具体代码如下：

...
build() {
  Row() {
    Column() {
      Button('创建悬浮窗')
        .onClick(() => {
          // 点击按钮调用创建悬浮窗方法
          this.createFloatWindow();
        })
      Button('销毁悬浮窗')
        .margin({top:20})
        .onClick(() => {
          // 点击按钮调用销毁悬浮窗方法
          this.destroyFloatWindow();
        })
    }
    .width('100%')
  }
  .height('100%')
}
...

创建悬浮窗的显示页面并实现悬浮窗可拖拽。

为页面内容绑定PanGesture拖拽事件，拖拽事件发生时获取到触摸点的位置信息，使用@Watch监听到位置变量的变化，然后调用窗口的moveWindowTo方法将窗口移动到对应位置，从而实现拖拽效果。

具体代码如下：

import window from '@ohos.window';

interface Position {
  x: number,
  y: number
}
@Entry
@Component
struct FloatContent {
  @State message: string = 'float window'
  private panOption: PanGestureOptions = new PanGestureOptions({ direction: PanDirection.All });
  // 创建位置变量，并使用[@Watch](/user/Watch)监听，变量发生变化调用moveWindow方法移动窗口
  @State [@Watch](/user/Watch)("moveWindow") windowPosition: Position = { x: 0, y: 0 };
  floatWindow: window.Window
  // 通过悬浮窗名称“floatWindow”获取到创建的悬浮窗
  aboutToAppear() {
    this.floatWindow = window.findWindow("floatWindow")
  }
  // 将悬浮窗移动到指定位置
  moveWindow() {
    this.floatWindow.moveWindowTo(this.windowPosition.x, this.windowPosition.y);
  }

  build() {
    Row() {
      Column() {
        Text(this.message)
          .fontSize(50)
          .fontWeight(FontWeight.Bold)
      }
      .width('100%')
    }
    .height('100%')
    .gesture(
      // 绑定PanGesture事件，监听拖拽动作
      PanGesture(this.panOption)
        .onActionStart((event: GestureEvent) => {
          console.info('Pan start');
        })
        .onActionUpdate((event: GestureEvent) => {
          // 发生拖拽时，获取到触摸点的位置，并将位置信息传递给windowPosition
          this.windowPosition.x += event.offsetX;
          this.windowPosition.y += event.offsetY;
        })
        .onActionEnd(() => {
          console.info('Pan end');
        })
    )
    .border({
      style: BorderStyle.Dotted
    })
    .backgroundColor(Color.Yellow)
  }
}

完整代码
本例完整代码如下：
主窗口代码（FloatWindow.ets）：

//FloatWindow.ets
// 引入window类
import window from '@ohos.window';

@Entry
@Component
struct FloatWindow {
  // 定义windowClass变量，用来接收创建的悬浮窗
  private windowClass: window.Window;
  // 自定义创建悬浮窗方法
  createFloatWindow() {
    let windowClass = null;
    // 窗口类型设置为window.WindowType.TYPE_FLOAT
    let config = {name: "floatWindow", windowType: window.WindowType.TYPE_FLOAT, ctx: getContext(this)};
    // 创建悬浮窗
    window.createWindow(config, (err, data) => {
      if (err.code) {
        console.error('Failed to create the floatWindow. Cause: ' + JSON.stringify(err));
        return;
      }
      console.info('Succeeded in creating the floatWindow. Data: ' + JSON.stringify(data));
      windowClass = data;
      // 用windowClass变量接收创建的悬浮窗
      this.windowClass = data;
      // 设置悬浮窗位置
      windowClass.moveWindowTo(300, 300, (err) => {
        if (err.code) {
          console.error('Failed to move the window. Cause:' + JSON.stringify(err));
          return;
        }
        console.info('Succeeded in moving the window.');
      });
      // 设置悬浮窗大小
      windowClass.resize(500, 500, (err) => {
        if (err.code) {
          console.error('Failed to change the window size. Cause:' + JSON.stringify(err));
          return;
        }
        console.info('Succeeded in changing the window size.');
      });
      // 为悬浮窗加载页面内容，这里可以设置在main_pages.json中配置的页面
      windowClass.setUIContent("pages/FloatContent", (err) => {
        if (err.code) {
          console.error('Failed to load the content. Cause:' + JSON.stringify(err));
          return;
        }
        console.info('Succeeded in loading the content.');
        // 显示悬浮窗。
        windowClass.showWindow((err) => {
          if (err.code) {
            console.error('Failed to show the window. Cause: ' + JSON.stringify(err));
            return;
          }
          console.info('Succeeded in showing the window.');
        });
      });

    });
  }
  // 自定义销毁悬浮窗方法
  destroyFloatWindow() {
    // 用windowClass调用destroyWindow销毁悬浮窗
    this.windowClass.destroyWindow((err) => {
      if (err.code) {
        console.error('Failed to destroy the window. Cause: ' + JSON.stringify(err));
        return;
      }
      console.info('Succeeded in destroying the window.');
    });
  }

  build() {
    Row() {
      Column() {
        Button('创建悬浮窗')
          .backgroundColor('#F9C449')
          .onClick(() => {
            // 点击按钮调用创建悬浮窗方法
            this.createFloatWindow();
          })
        Button('销毁悬浮窗')
          .margin({top:20})
          .backgroundColor('#F9C449')
          .onClick(() => {
            // 点击按钮调用销毁悬浮窗方法
            this.destroyFloatWindow();
          })
      }
      .width('100%')
    }
    .height('100%')
  }
}

悬浮窗内容页代码（FloatContent.ets）:

//FloatContent.ets
import window from '@ohos.window';

interface Position {
  x: number,
  y: number
}
@Entry
@Component
struct FloatContent {
  @State message: string = 'float window'
  private panOption: PanGestureOptions = new PanGestureOptions({ direction: PanDirection.All });
  // 创建位置变量，并使用[@Watch](/user/Watch)监听，变量发生变化调用moveWindow方法移动窗口
  @State [@Watch](/user/Watch)("moveWindow") windowPosition: Position = { x: 0, y: 0 };
  floatWindow: window.Window
  // 通过悬浮窗名称“floatWindow”获取到创建的悬浮窗
  aboutToAppear() {
    this.floatWindow = window.findWindow("floatWindow")
  }
  // 将悬浮窗移动到指定位置
  moveWindow() {
    this.floatWindow.moveWindowTo(this.windowPosition.x, this.windowPosition.y);
  }

  build() {
    Row() {
      Column() {
        Text(this.message)
          .fontSize(30)
          .fontColor(Color.White)
          .fontWeight(FontWeight.Bold)
      }
      .width('100%')
    }
    .height('100%')
    .gesture(
      // 绑定PanGesture事件，监听拖拽动作
      PanGesture(this.panOption)
        .onActionStart((event: GestureEvent) => {
          console.info('Pan start');
        })
        // 发生拖拽时，获取到触摸点的位置，并将位置信息传递给windowPosition
        .onActionUpdate((event: GestureEvent) => {
          this.windowPosition.x += event.offsetX;
          this.windowPosition.y += event.offsetY;
        })
        .onActionEnd(() => {
          console.info('Pan end');
        })
    )
    .border({
      style: BorderStyle.Dotted
    })
    .backgroundColor("#E8A49C")
  }
}

参考
