HarmonyOS鸿蒙NEXT图形锁屏案例

HarmonyOS鸿蒙NEXT图形锁屏案例 HarmonyOS Next应用开发案例（持续更新中……）

本案例完整代码，请访问：https://gitee.com/harmonyos-cases/cases/tree/master/CommonAppDevelopment/feature/patternlock

本案例已上架 HarmonyOS NEXT 开源组件市场，如需获取或移植该案例，可安装此插件。开发者可使用插件获取鸿蒙组件，添加到业务代码中直接编译运行。

介绍

本示例介绍使用 图案密码锁组件 与 振动接口 实现图形锁屏场景。该场景多用于桌面及系统类应用。

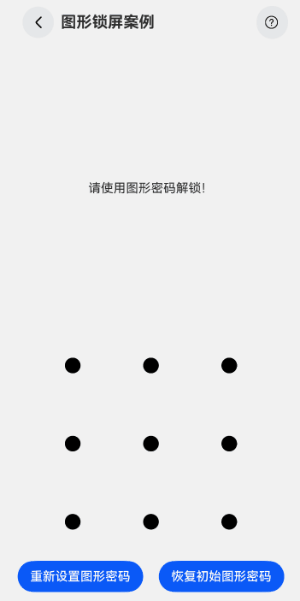

效果预览图

使用说明

1. 进入图形锁屏案例页面，输入大写字母Z，进入下一页。
2. 点击重新设置密码按钮，连续输入两次相同的图形密码，完成图形密码设置，并可以输入新密码进入下一页。
3. 点击恢复初始密码按钮，可以恢复默认图形密码。

实现思路

展示图形密码锁界面

源码参考 PatternLockComponent.ets

PatternLock(this.patternLockController)
  .border({
    radius: $r('app.integer.pattern_lock_border_radius')
  })
  // 设置组件的宽度和高度（宽高相同）
  .sideLength($r('app.integer.pattern_lock_side_length'))
  // 设置宫格中圆点的半径
  .circleRadius($r('app.integer.pattern_lock_circle_radius'))
  // 设置连线的宽度
  .pathStrokeWidth(14)
  // 设置连线的颜色
  .pathColor($r('app.color.pattern_lock_path_color'))
  // 设置宫格圆点在“激活”状态的填充颜色，“激活”状态为手指经过圆点但还未选中的状态
  .activeColor($r('app.color.pattern_lock_active_color'))
  // 设置宫格圆点在“选中“状态的填充颜色
  .selectedColor($r('app.color.pattern_lock_selected_color'))
  // 设置在完成密码输入后再次在组件区域按下时是否重置组件状态，默认为true
  .autoReset(true)
  // 设置宫格圆点在“激活”状态的背景圆环样式
  .activateCircleStyle({
    color: $r('app.color.pattern_lock_active_circle_color'),
    radius: {
      value: 18,
      unit: LengthUnit.VP
    },
    enableWaveEffect: true
  })

通过 onPatternComplete 事件进行图形密码设置与验证

源码参考 PatternLockComponent.ets

PatternLock(this.patternLockController)
  // TODO: 密码输入选中宫格原点时触发该回调，在此时机调用振动接口
  .onDotConnect(() => {
    // 触发振动效果
    this.startVibrator();
  })
  // TODO: 密码输入结束时触发该回调，用于密码校验与设置
  .onPatternComplete((input: number[]) => {
    // 输入密码长度小于5位时，提示错误
    if (!input || input.length < 5) {
      this.message = $r('app.string.pattern_lock_message_2');
      this.startVibrator(2);
      // 设置图案密码错误
      this.patternLockController?.setChallengeResult(PatternLockChallengeResult.WRONG);
      setTimeout(() => {
        this.patternLockController?.reset();
      }, 1000);
      return;
    }

    if (this.initalPasswords.length > 0) {
      if (this.initalPasswords.toString() === input.toString()) {
        this.message = $r('app.string.pattern_lock_message_3');
        this.startVibrator();
        setTimeout(() => {
          this.patternLockController?.reset();
          this.message = $r('app.string.pattern_lock_message_1');
          promptAction.showToast({
            message: $r('app.string.pattern_lock_message_3'),
            duration: 1000
          })
        }, 1000);
      } else {
        this.message = $r('app.string.pattern_lock_message_4');
        this.startVibrator(2);
        this.patternLockController?.setChallengeResult(PatternLockChallengeResult.WRONG);
        setTimeout(() => {
          this.patternLockController?.reset();
        }, 500);
      }
    } else {
      // 判断密码长度是否大于0，当前处于第二次输入密码状态
      if (this.passwords.length > 0) {
        if (this.passwords.toString() === input.toString()) {
          this.initalPasswords = input;
          this.passwords = [];
          this.message = $r('app.string.pattern_lock_message_5');
          this.patternLockController?.setChallengeResult(PatternLockChallengeResult.CORRECT);
          this.startVibrator();
          setTimeout(() => {
            this.patternLockController?.reset();
          }, 1000);
        } else {
          this.message = $r('app.string.pattern_lock_message_6');
          this.startVibrator(2);
          this.patternLockController?.setChallengeResult(PatternLockChallengeResult.WRONG);
          setTimeout(() => {
            this.patternLockController?.reset();
          }, 1000);
        }
      } else {
        this.passwords = input;
        this.message = $r('app.string.pattern_lock_message_7');
        setTimeout(() => {
          this.patternLockController?.reset();
        }, 1000);
      }
    }
  })

使用 startVibration 接口实现振动效果

源码参考 PatternLockComponent.ets

startVibrator(vibratorCount?: number) {
  try {
    vibrator.startVibration({
      // 设置为'preset'，可使用系统预置振动效果
      type: 'preset',
      // 当前仅支持一种预置振动效果
      effectId: 'haptic.clock.timer',
      // 振动次数，默认振动1次
      count: vibratorCount && vibratorCount > 1 ? vibratorCount : 1
    }, {
      // 马达振动的使用场景
      usage: 'unknown'
    }, (error: BusinessError) => {
      if (error) {
        console.error(`Failed to start vibration. Code: ${error.code}, message: ${error.message}`);
      } else {
        console.info(`Success to start vibration.`);
      }
    })
  } catch (err) {
    const error: BusinessError = err as BusinessError;
    console.error(`An unexpected error occurred. Code: ${error.code}, message: ${error.message}`);
  }
}

高性能知识点

不涉及

工程结构 & 模块类型

patternlock                                     // har类型
|---components
|   |---PatternLockComponent.ets                // 图形锁屏组件
|   |---PatternLockMainPage.ets                 // 图形锁屏案例首页

模块依赖

本实例依赖 动态路由模块 来实现页面的动态加载。

参考资料

1. PatternLock
2. [@ohos.vibrator (振动)](https://developer.huawei.com/consumer/cn/doc/harmonyos-references-V5/js-apis-vibrator-V5)
