梦想云图Node.JS服务在HarmonyOS鸿蒙Next中的应用（最近更新时间：2022-12-30 10:04:50）

梦想云图Node.JS服务在HarmonyOS鸿蒙Next中的应用（最近更新时间：2022-12-30 10:04:50） 说明
后台提供梦想Node.JS服务，方便调用控件后台功能，Windows服务程序所在目录:Bin\MxDrawServer\Windows，Linux服务程序所在目录:Bin\Linux\MxDrawServer

启动服务

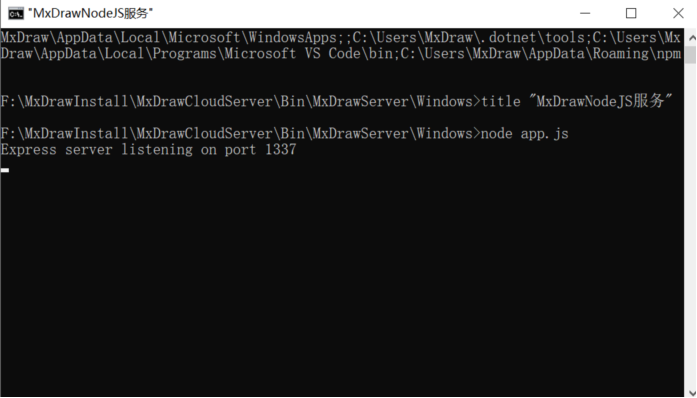

Windows:进入Bin\MxDrawServer\Windows目录，运行start.bat启动服务，如下：

Linux: 进入Bin\Linux\MxDrawServer，
执行如下命令，增加文件的执行权限

su root chmod -R 777 *

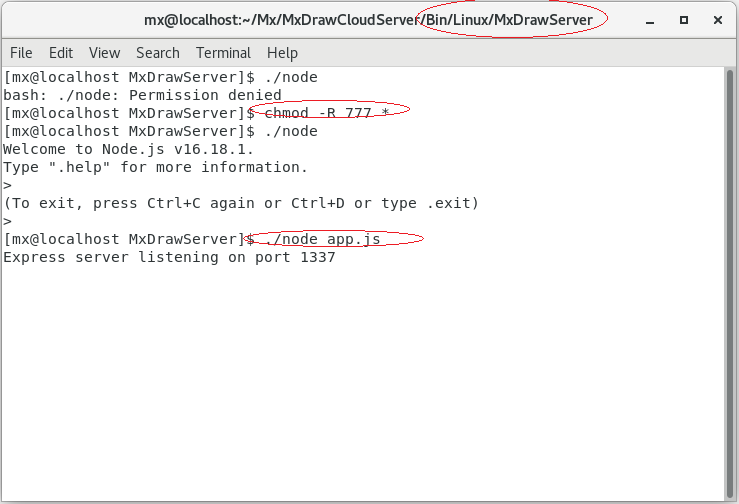

如下：

运行: ./node app.js 启动服务
服务启动后，默认会在1337端口监听，目录下有个ini.js文件，编辑该文件，配置服务参数，如下图：

服务使用
A.上传文件，DWG文件格式转换
服务接口说明：
直接调用POST对服务器上的文件进行转换:

• POST users { cmd: “convert”, file: “O:/1.dwg” }
• file: 需要转的cad文件路径
  如下代码：

$.ajax({
    url: 'http://localhost:1337/users',
    data: { cmd: "convert", file: "O:/1.dwg" },
    method: 'post'
}).success(function(res) {
    console.log(res);
})

前端上传文件转换如下：
POST convert file；file是<input id="input" type="file"> 选择的文件.
该接口后台源码在Bin\MxDrawNode\MxDrawNode\src\mxconvert\MxConvert.ts 中的CadToMx
参考例子：Bin\MxDrawServer\Test\sample.html

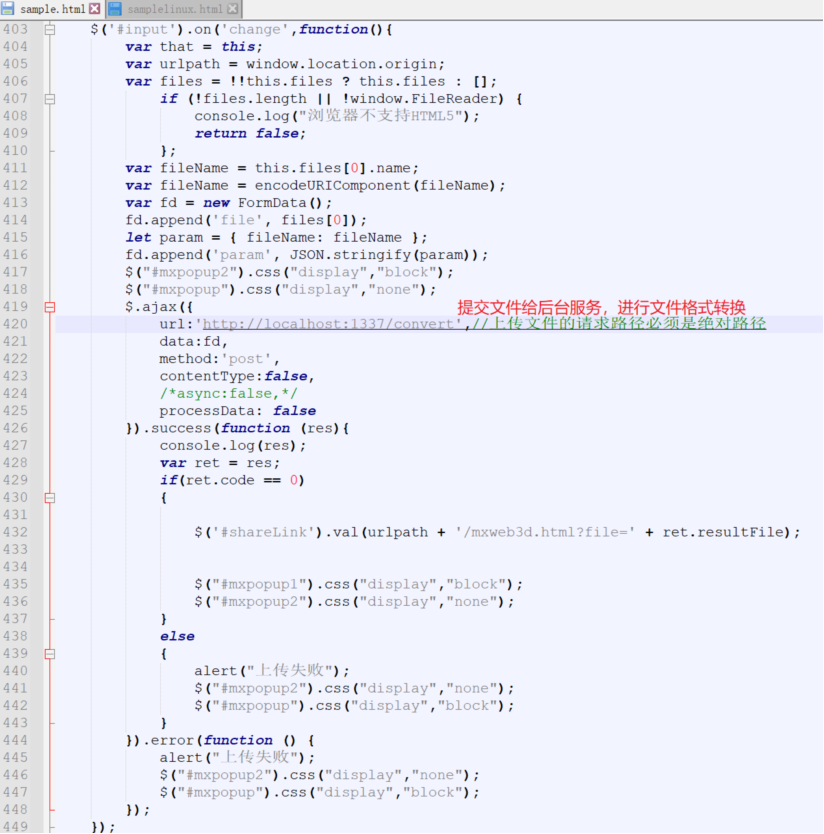

代码如下：

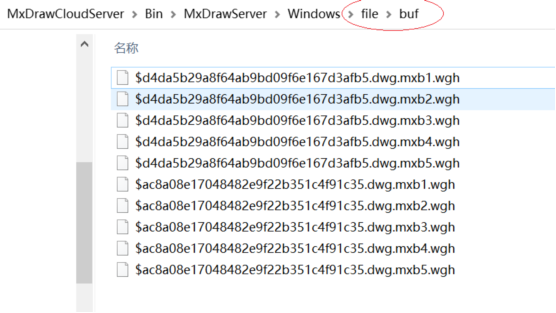

默认文件转换后存放位置如下图：

B. 保存批注到DWG文件
服务接口说明：

• POST savecomment {filename:保存到的DWG文件；savefile :保存后的dwg, userConvertPath:false}
• userConvertPath： 默认值是false,把当前图上的批注内容保存到指定的dwg文件中
• filename: 是个相对路径，默认是相对于后台程序所在目录Bin\Release(windows)，Bin\Linux\Bin(linux)
• 如果userConvertPath为接true,相对于Bin\Release\ini.json [linux:Bin\Linux\Bin\ini.json] 中的nodeConvert.path设置值
• savefile: 也是个相对路径,同filename。该接口后台源码在Bin\MxDrawNode\MxDrawNode\src\mxconvert\SaveCommentToDwg.ts 中的SaveCommentToDWG.do

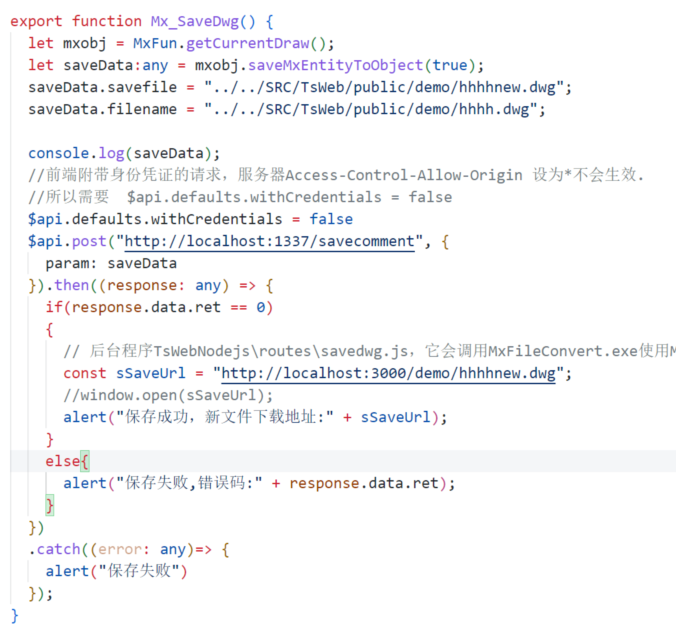

  参考例子：SRC\sample\Browse\VueBrowse,代码如下：

demo运行后，点击“保存到DWG文件”，查看接口调用效果：

C. 得到到DWG文件中信息
参考例子： Bin\MxDrawServer\Test\sample.html
服务接口说明：
POST users {cmd:“getcaddata”,cadfile:“1.dwg”,outfile:“1.dwg.json”}

代码如下：

function TestPost(){
    $.ajax({
        url:'http://localhost:1337/users',
        data:{cmd:"getcaddata",cadfile:"1.dwg",outfile:"1.dwg.json"},
        method:'post'
    }).success(function(res){
        console.log(res);
    })
}

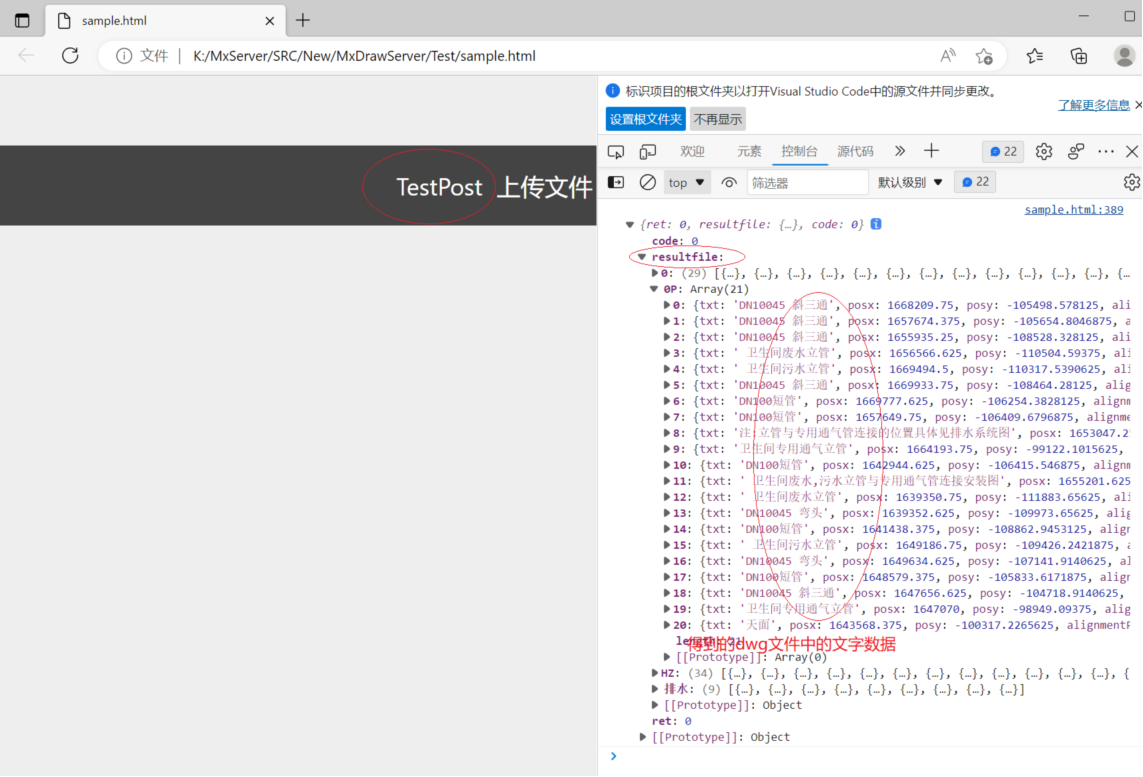

getcaddata的实现，参见“梦想控件2-后台读写CAD文件.doc”执行结果如下：

D. DWG文件转成PDF
参考例子： Bin\MxDrawServer\Test\sample.html
服务接口说明：
POST tools { cmd: “cadtopdf”, param: “file=O:/1.dwg” },
代码如下：

$.ajax({
    url:'http://localhost:1337/users/tools',
    data:{
        cmd:"cadtopdf",
        param:"file=O:/1.dwg"
    },
    method:'post'
}).success(function(res){
    console.log(res);
})

E. DWG文件转成JPG
参考例子： Bin\MxDrawServer\Test\sample.html
服务接口说明：
POST tools { cmd: “cadtojpg”, param: “file=O:/1.dwg” },
代码如下：

$.ajax({
    url:'http://localhost:1337/users/tools',
    data:{
        cmd:"cadtojpg",
        param:"file=O:/1.dwg"
    },
    method:'post'
}).success(function(res){
    console.log(res);
})

F. 对CAD图纸剪切，剪切输出pdf,dwg
参考例子： Bin\MxDrawServer\Test\sample.html
服务接口说明：
POST tools { cmd: “cutcad”, param: “file=O:/hhhh.dwg out=O:/1.pdf lbx=60009.152793 lby=42457.503649 rtx=120145.567345 rty=85507.693766”},
out传的值扩展名是pdf输出pdf文件，是dwg时输出dwg
代码如下：

$.ajax({
    url:'http://localhost:1337/users/tools',
    data:{
        cmd:"cutcad",
        param:"file=O:/hhhh.dwg out=O:/1.pdf lbx=60009.152793 lby=42457.503649 rtx=120145.567345 rty=85507.693766"
    },
    method:'post'
}).success(function(res){
    console.log(res);
})

E. 根据图框，折分pdf
参考例子： Bin\MxDrawServer\Test\sample.html
服务接口说明：
POST tools { cmd: “cadtopdf”, file: “tk.dwg”},
调用 代码如下：

$.ajax({
    url:'http://localhost:1337/users',
    data:{
        cmd:"cadtopdf",
        file:"O:/tk.dwg"
    },
    method:'post'
}).success(function(res){
    console.log(res);
})

该功能的源码在：
Bin\MxDrawNode\MxDrawNode\src\mxconvert\CADToPDF.ts
