HarmonyOS鸿蒙Next中镜像、复制和直线绘制CAD图形 这个CAD图形可以分成两个部分：上面一部分和下面一部分，都是有多个相同的对象，所以只需要绘制出其中一个再使用复制和旋转命令将其它的绘制出就可以了，用到的主要CAD命令有CAD直线、CAD旋转、CAD镜像和CAD直线。

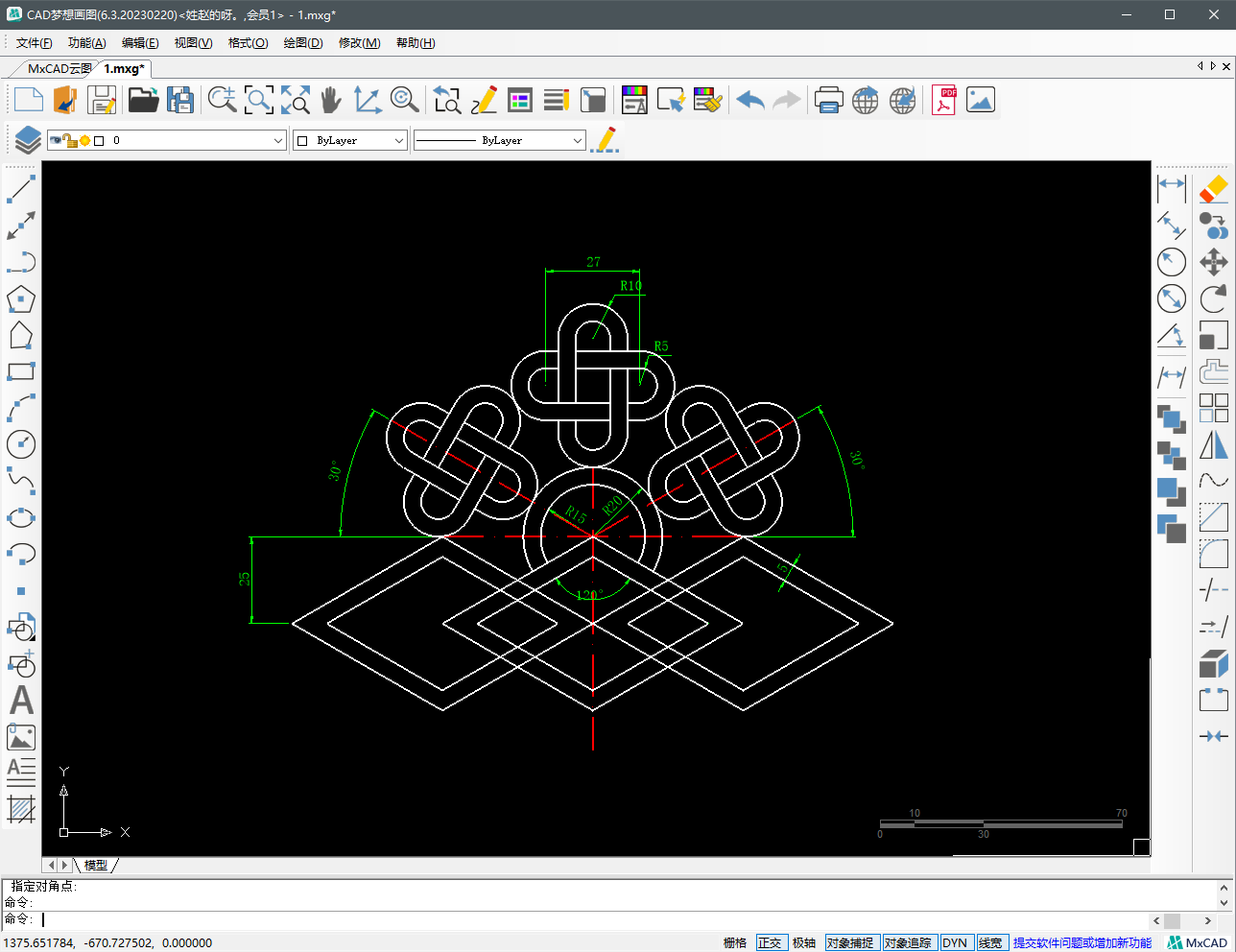

目标对象

操作步骤

  1. 使用直线命令画三条水平直线和一条垂直直线，三条水平直线之间的距离为25，第一条水平直线与垂直直线相交A点。

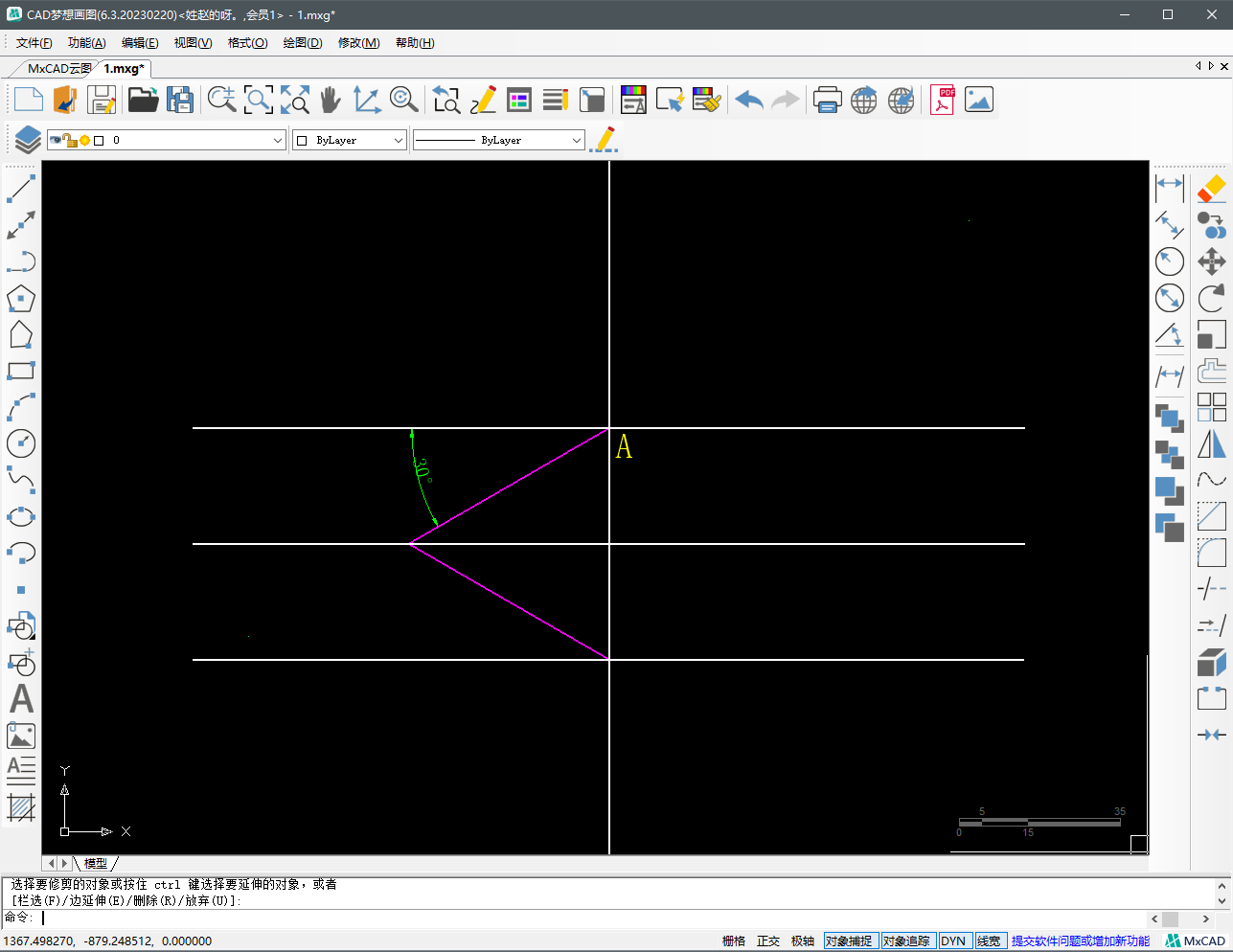

  1. 选中第一条水平直线以A点为旋转基点，旋转复制一条角度为30的斜线，然后再将这条斜线以第二条水平直线为基点水平镜像得到如下图形。

  1. 然后使用偏移命令将两条斜线向内偏移5个单位，并且进行修剪，再接着选择对象以垂直线段为镜像基点垂直镜像。

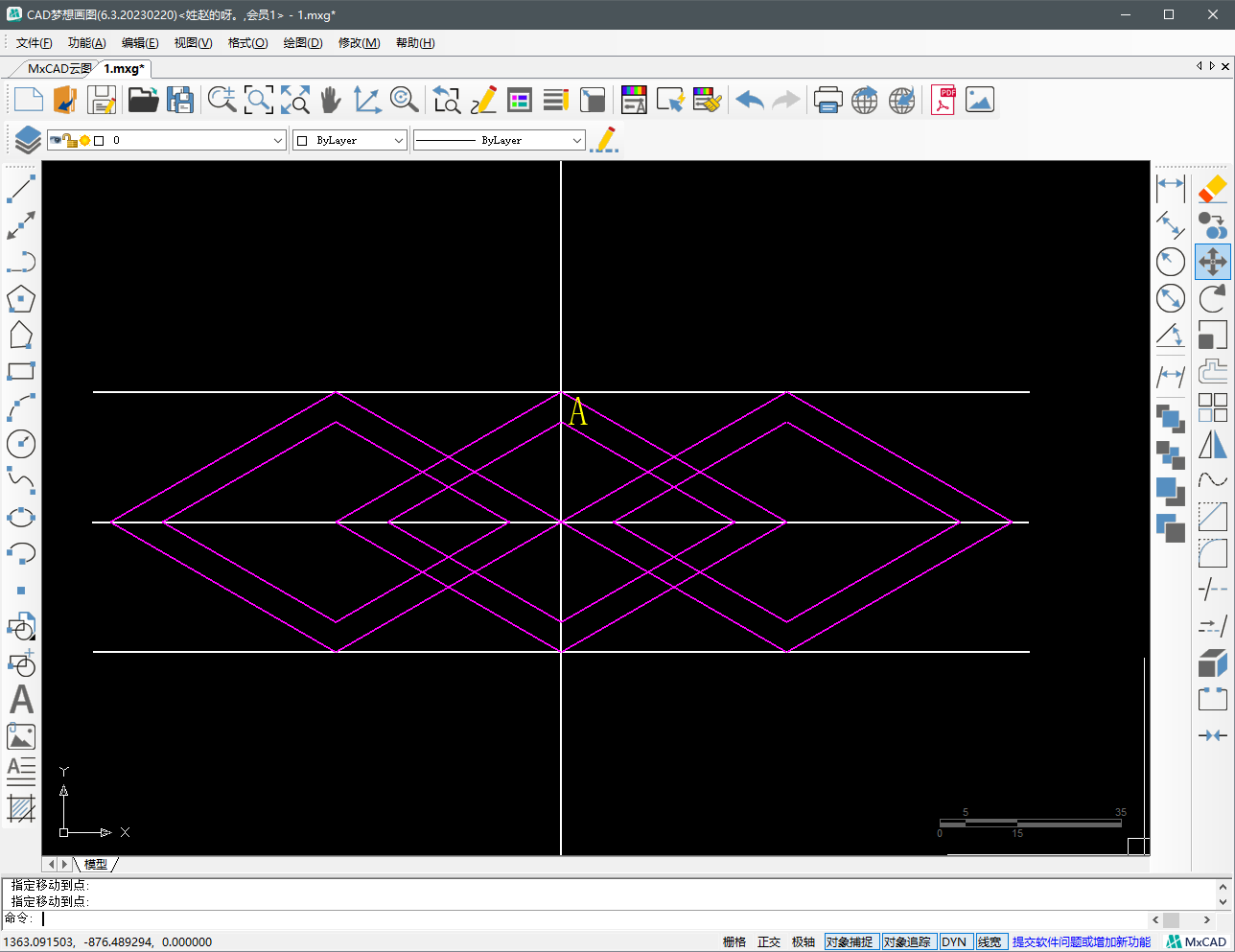

  1. 然后选择所有斜线对象进行两次复制得到如下图形。

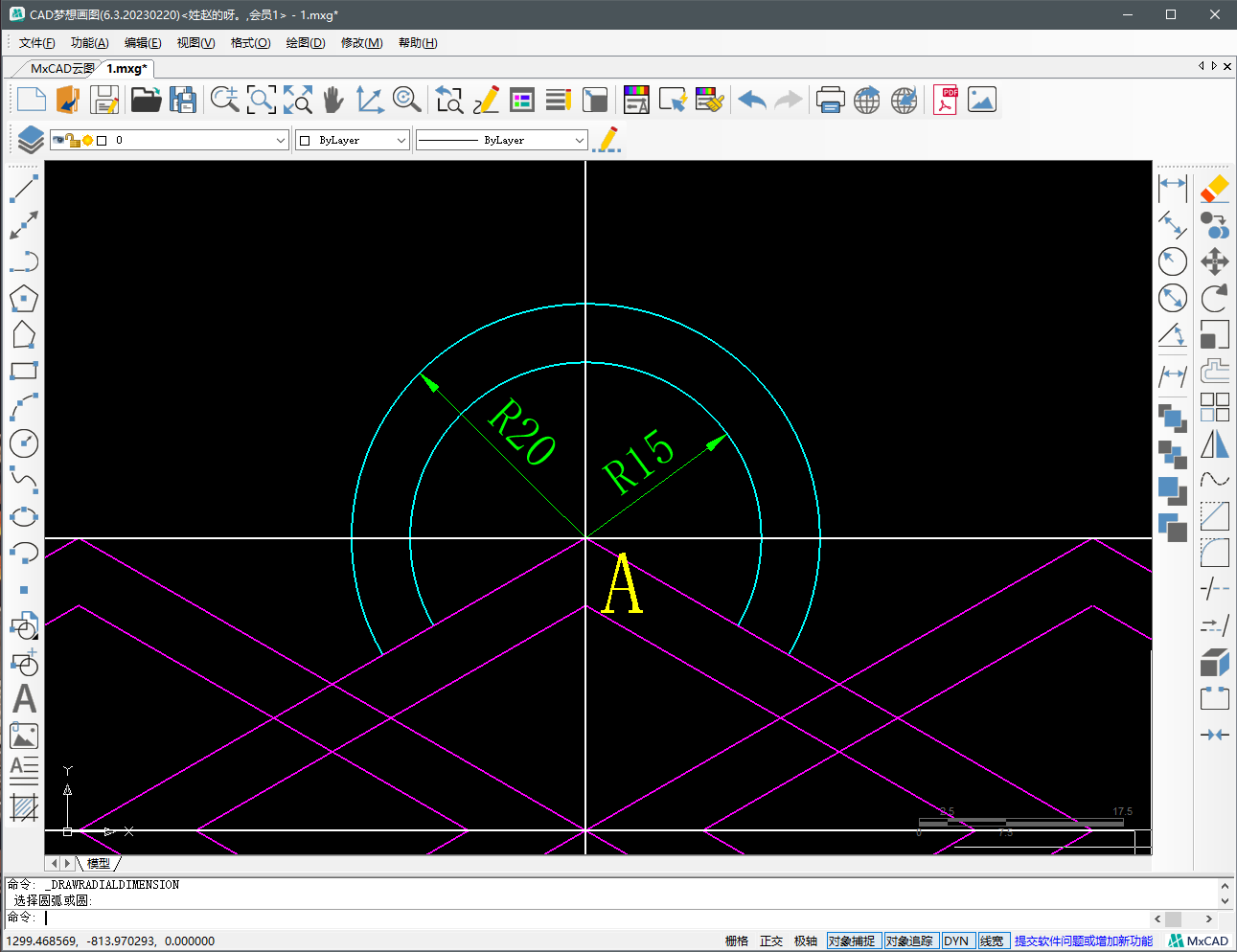

  1. 然后以A点为圆心画半径15和半径20的两个圆并且进行修剪。

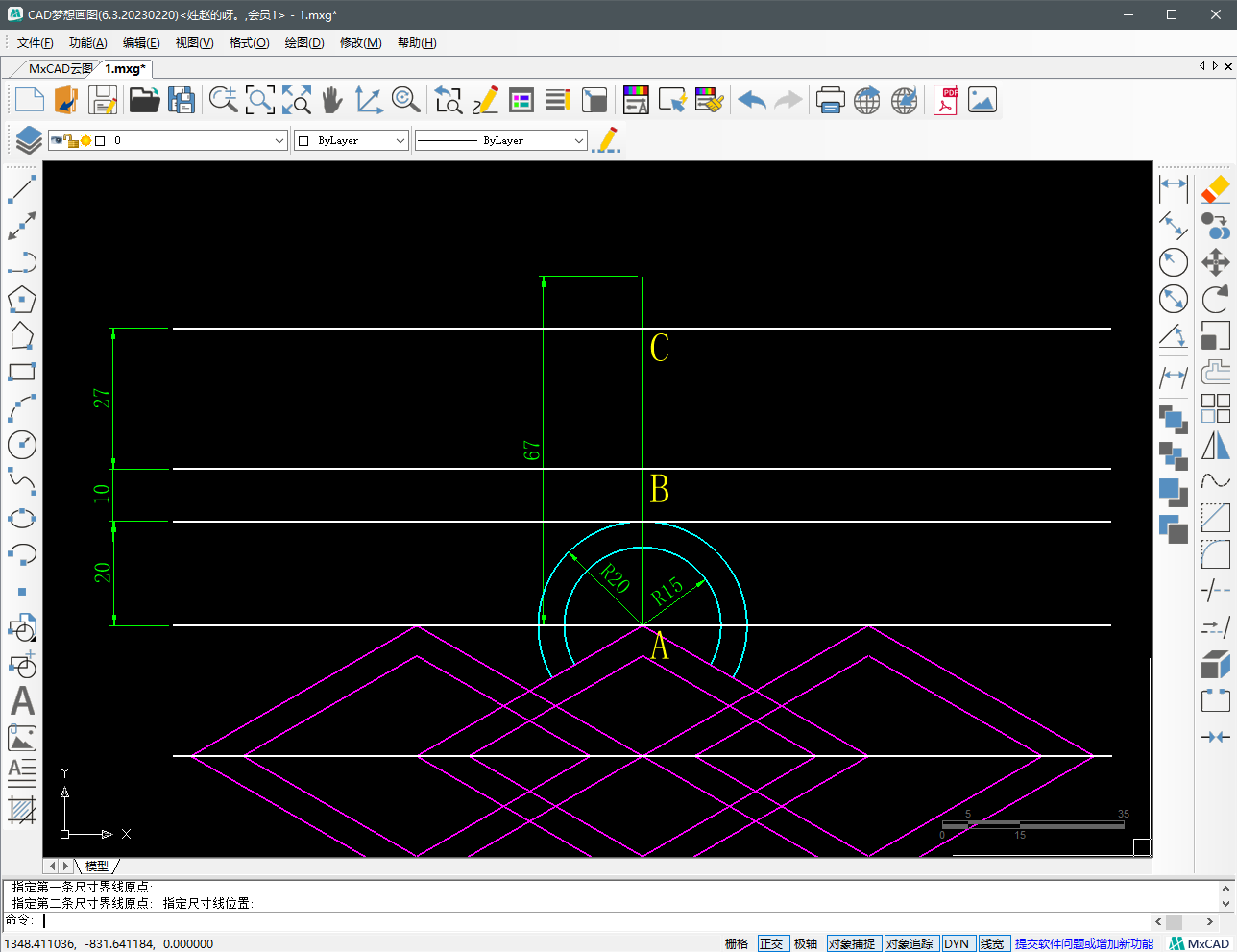

  1. 以A点为起点向上画长度67的直线，然后将第一条水平直线向上偏移20、10、27三种距离与垂直线段相交B、C点。

  1. 以B、C两点为圆心画半径5和半径10的圆，并且用直线连接圆的象限点。

  1. 将绿色线段从A点拉伸到B点，选中红色对象以绿色线段中点为旋转基点镜像复制旋转角度为90度，并且对旋转后对象进行修剪。

  1. 旋转全部红色对象再次进行复制旋转角度为60度和-60度，得到以下图形。

  1. 最后统一对象的属性进行尺寸标注就绘制完成了。


更多关于HarmonyOS鸿蒙Next中镜像、复制和直线绘制CAD图形的实战教程也可以访问 https://www.itying.com/category-93-b0.html

2 回复

在HarmonyOS鸿蒙Next中，镜像、复制和直线绘制CAD图形可以通过ArkUI框架和相应的图形API实现。具体步骤如下：

  1. 镜像操作：使用Canvas组件的transform方法，结合Matrix2D实现镜像效果。例如，可以通过设置Matrix2D的缩放因子为负值来实现水平或垂直镜像。

  2. 复制操作：通过Canvas的drawImage方法，将已绘制的图形复制到新的位置。可以先将图形绘制到一个OffscreenCanvas上，然后使用drawImage将其多次绘制到主画布上。

  3. 直线绘制：使用Canvas的moveTo和lineTo方法绘制直线。通过设置起点和终点坐标，结合stroke方法完成直线的绘制。

以下是一个简单的代码示例：

import { Canvas, Matrix2D } from '@ohos.graphics';

// 创建Canvas对象
let canvas = new Canvas();

// 绘制直线
canvas.moveTo(10, 10);
canvas.lineTo(100, 10);
canvas.stroke();

// 复制图形
let offscreenCanvas = new OffscreenCanvas(200, 200);
offscreenCanvas.drawImage(canvas, 0, 0);
canvas.drawImage(offscreenCanvas, 50, 50);

// 镜像操作
let matrix = new Matrix2D();
matrix.scale(-1, 1); // 水平镜像
canvas.transform(matrix);
canvas.drawImage(offscreenCanvas, 150, 50);

通过上述方法，可以在HarmonyOS鸿蒙Next中实现CAD图形的镜像、复制和直线绘制。

更多关于HarmonyOS鸿蒙Next中镜像、复制和直线绘制CAD图形的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html


在HarmonyOS鸿蒙Next中绘制CAD图形，可通过以下步骤实现：

  1. 镜像：选择图形对象，指定镜像线，系统自动生成对称图形。
  2. 复制：选择图形对象，指定基点及目标点，完成复制。
  3. 直线绘制：使用直线工具，指定起点和终点，完成直线绘制。

这些操作可利用鸿蒙的图形API或第三方CAD库实现，确保高效精准的图形处理。
