CAD如何导出JPG高清图片

CAD如何导出JPG高清图片 我们如何使用CAD软件将CAD图纸里面的对象直接导出为JPG文件呢？在CAD梦想画图软件中我们只需要三个步骤就可以操作出来。

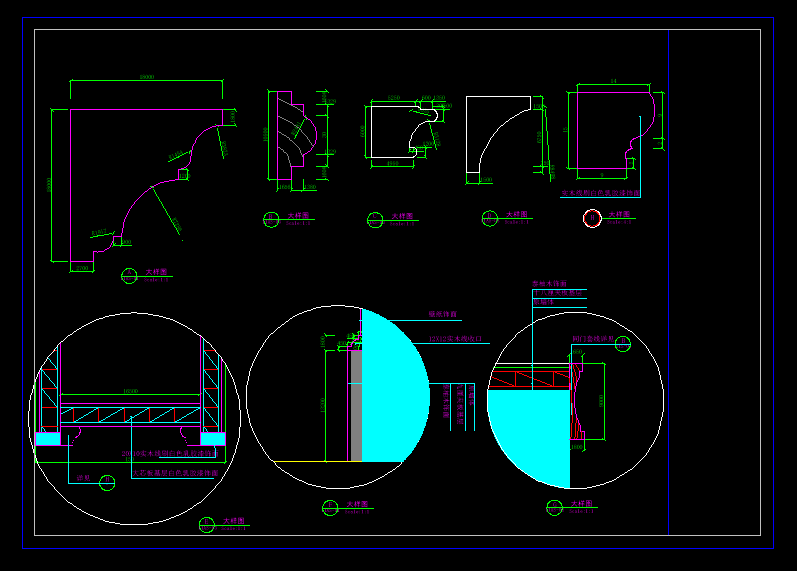

问题：在CAD中将下列图形转换为jpg


解决方式

  1. 直接在软件上方菜单图标一栏找到“保存为JPG”图标，点击它

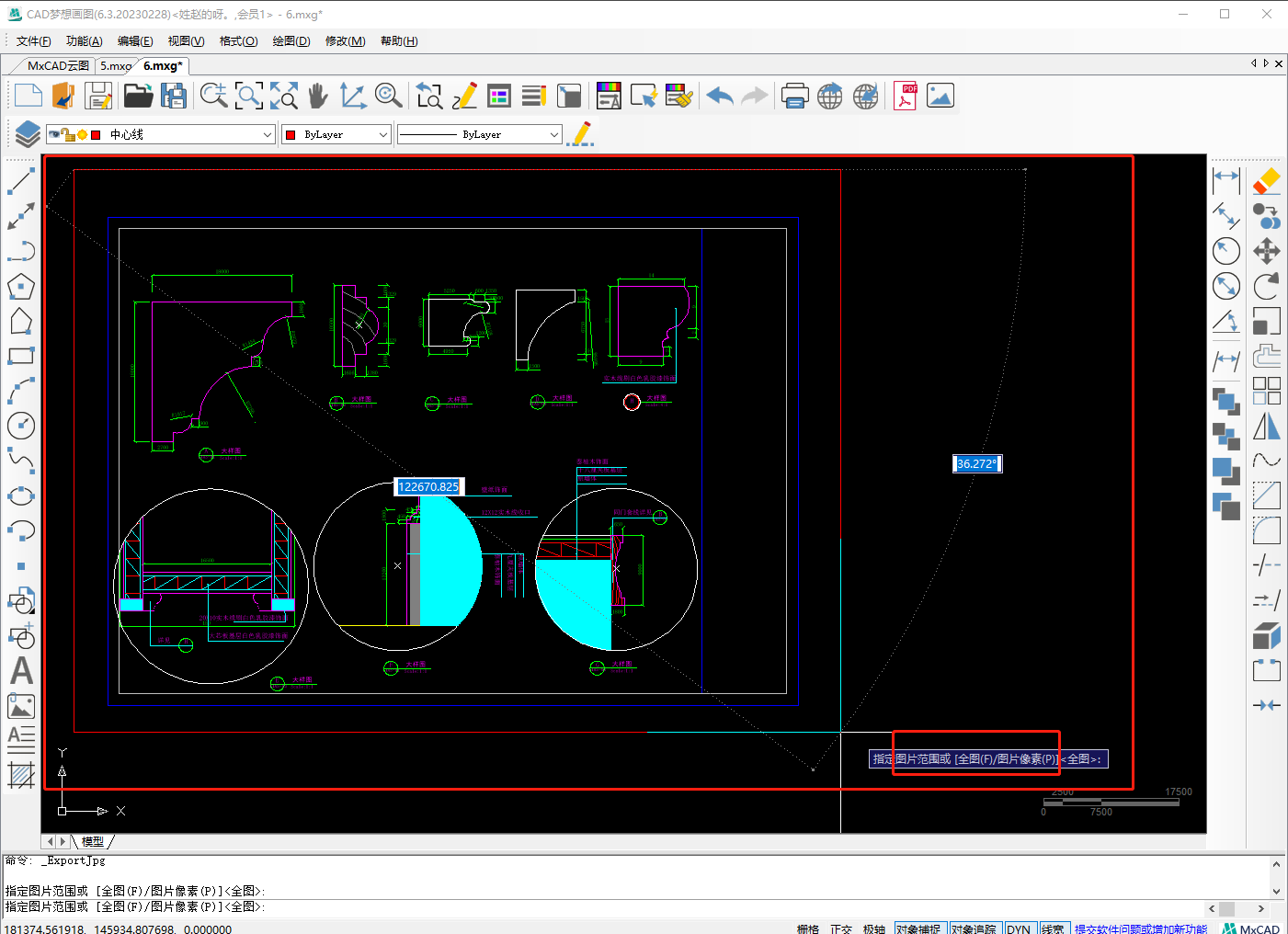

  1. 随后我们就可以框选导出图片的一个范围和修改导出图片的像素

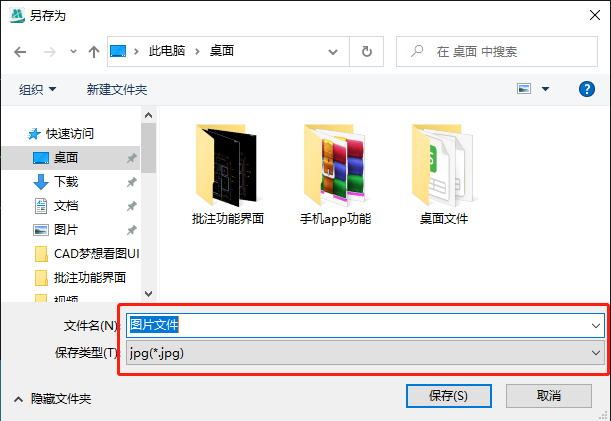

  1. 然后就会弹出一个“另存为”界面，选择保存的文职和输入保存的文件名点击保存

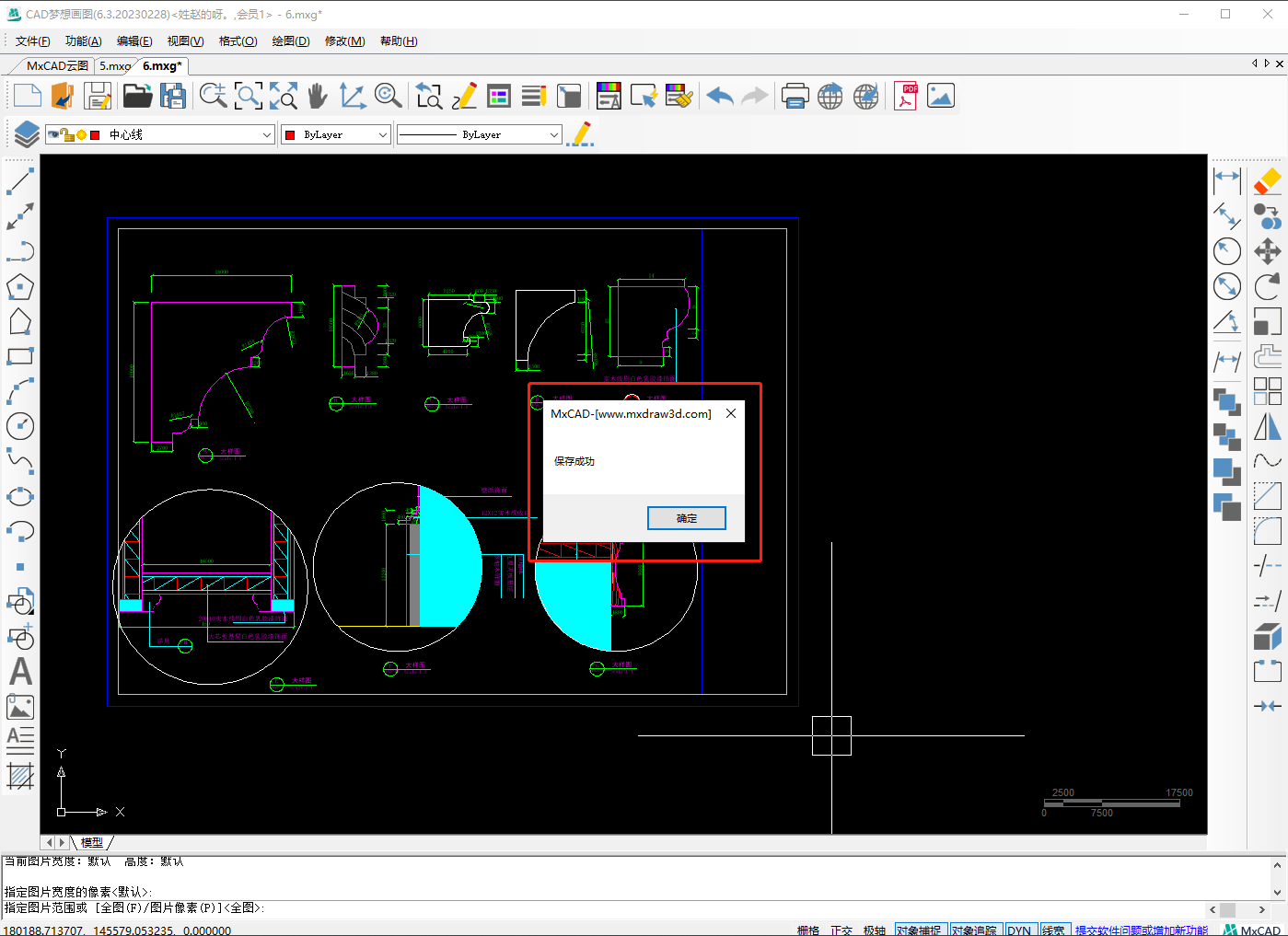

  1. 等软件中弹出“保存成功”界面就说明导出JPG图片成功了

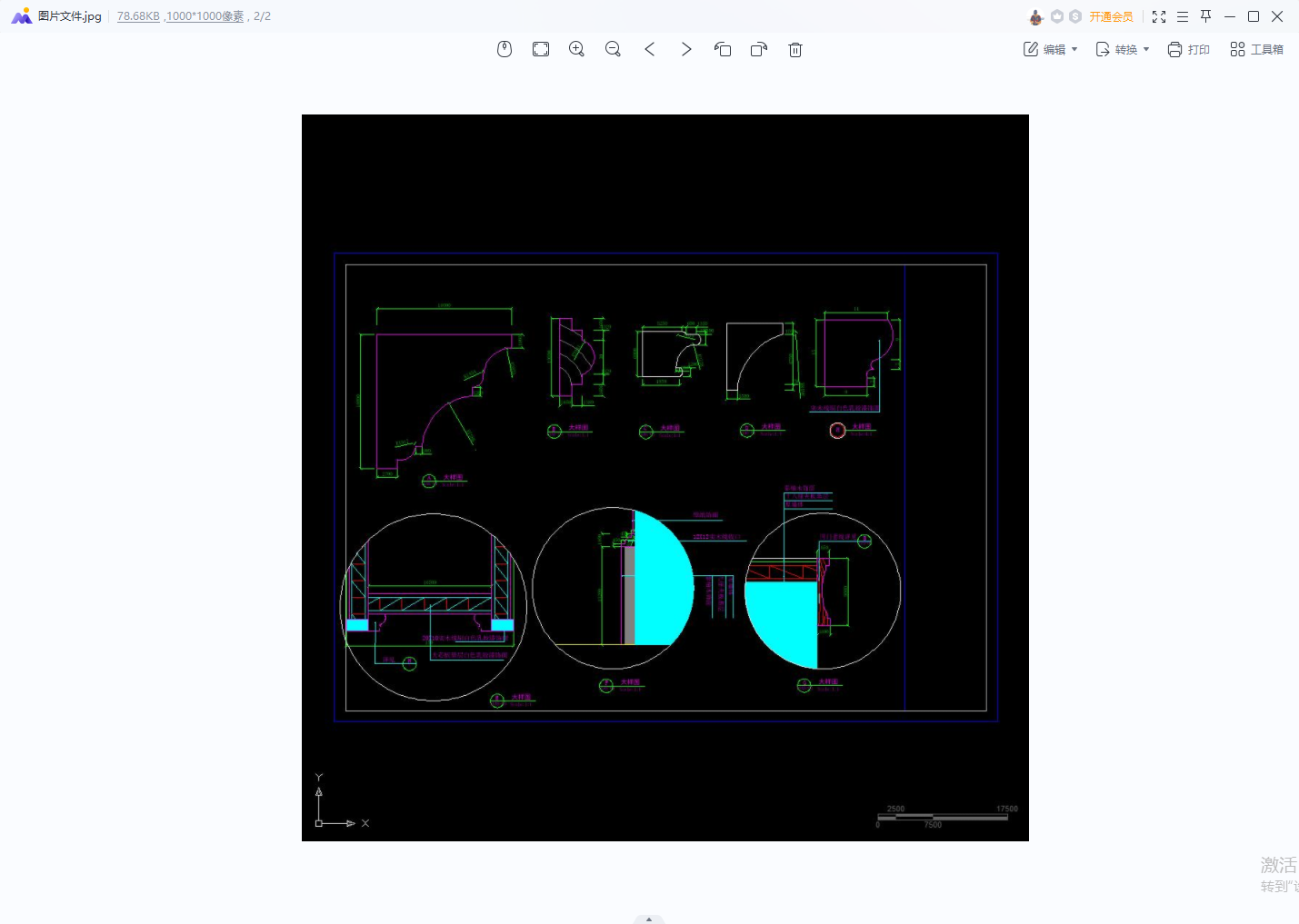

  1. 我们就可以用照片查看导出的文件了



2 回复

CAD导出JPG高清图片的步骤如下：

  1. 打开CAD软件，加载需要导出的图纸文件。
  2. 在CAD中，使用“ZOOM”命令调整视图，确保要导出的部分完整显示在视图中。
  3. 在命令行输入“PLOT”或点击菜单栏的“文件”>“打印”打开打印对话框。
  4. 在打印对话框的“打印机/绘图仪”部分，选择“PublishToWeb JPG.pc3”或“PublishToWeb PNG.pc3”作为绘图仪。
  5. 在“图纸尺寸”部分，选择适合的图纸尺寸。较大的尺寸可以提供更高清的图片。
  6. 在“打印范围”部分，选择“窗口”，然后手动选择要导出的区域。
  7. 在“打印比例”部分，选择“适合图纸”或自定义比例，确保图纸内容在导出图片中清晰可见。
  8. 在“打印样式表”部分，选择合适的打印样式，如“monochrome.ctb”用于黑白图片，或“acad.ctb”用于彩色图片。
  9. 点击“预览”按钮，查看导出效果，确认无误后点击“确定”。
  10. 在“浏览打印文件”对话框中，选择保存路径和文件名，点击“保存”即可导出JPG高清图片。

导出JPG图片的分辨率可以通过调整图纸尺寸和打印比例来控制。较大的图纸尺寸和适当的打印比例可以获得更高清的图片。


在CAD中导出高清JPG图片，步骤如下：

  1. 打开CAD文件，调整视图至所需内容。

  2. 输入命令“PLOT”或点击“文件”菜单中的“打印”。

  3. 在打印对话框中，选择“打印机/绘图仪”为“PublishToWeb JPG.pc3”或类似选项。

  4. 设置纸张尺寸和比例，确保选择高分辨率（如300 DPI）。

  5. 点击“窗口”按钮，选择要导出的区域。

  6. 确认设置后，点击“确定”并选择保存位置，即可导出高清JPG图片。
