HarmonyOS鸿蒙Next中网页CAD的mxdraw库实现Autocad中的圆 前言

Web端显示CAD图纸的应用场景很广泛,单纯的浏览DWG逐渐满足不了用户的实际需求,能在浏览的同时进行简单的绘制和批注更符合实际应用场景,接下来我们讲一下如何利用Mxdraw库实现AutoCAD中的画圆命令。

在线CAD测试: https://demo.mxdraw3d.com:3000/mxcad/

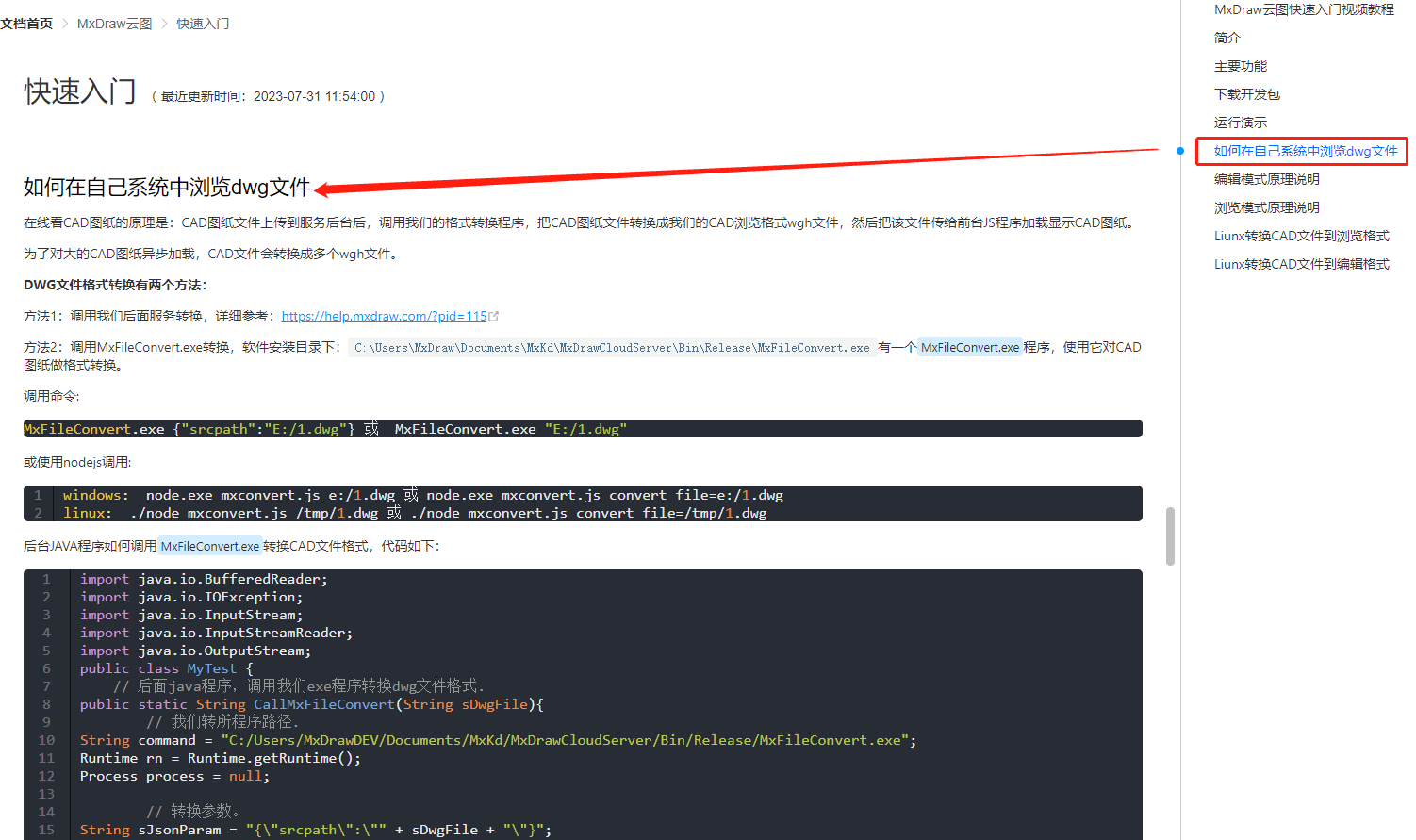

首先我们知道DWG图纸要在网页上显示需要安装转换程序,在测试开始之前,我们要熟悉转换方法和原理,请查看快速入门中的《如何在自己系统中浏览dwg文件》章节,如下图所示:

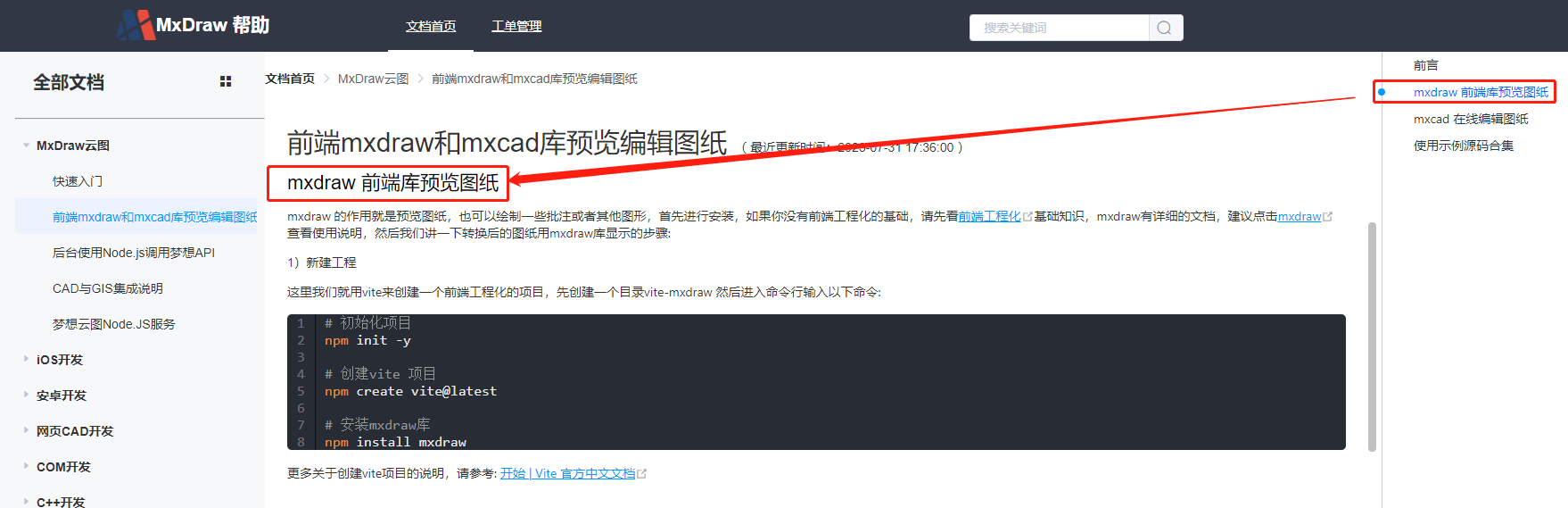

如果还有不清楚的,可以查看:https://help.mxdraw.com/?pid=107中《mxdraw前端库预览图纸》章节,如下图:


关于[MxDbCircleShape]

mxdraw库是一款用于绘制CAD图形的JavaScript库,它提供了一系列的图形形状类,可以实现类似于Autocad的绘图功能。其中,MxDbCircleShape圆(弧)形状类是mxdraw库中用于绘制圆形(弧形)的形状类。基于它, 我们可以实现类似autocad绘制圆的功能。

首先我们先通过继承类的方式,为圆提供可以改变这个圆的夹点,代码如下:

import { MxDbCircleShape } from "mxdraw";
class MxDbCircle extends MxDbCircleShape {
  isClosedToCenter = false;
  /**
   * 返回自定义对象的夹点.
   * @returns Array<THREE.Vector3>
   */
  getGripPoints() {
    const { x, y, z } = this.center;
    // 计算圆的上下左右夹点
    let upPoint = new THREE.Vector3(x, y + this.radius, z),
      downPoint = new THREE.Vector3(x, y - this.radius, z),
      leftPoint = new THREE.Vector3(x - this.radius, y, z),
      rightPoint = new THREE.Vector3(x + this.radius, y, z);
    return [this.center, upPoint, downPoint, leftPoint, rightPoint];
  }
  /**
   * 移动自定义对象的夹点.
   * @returns boolean
   */
  moveGripPointsAt(index: number, offset: THREE.Vector3) {
    const [center, upPoint, downPoint, leftPoint, rightPoint] =
      this.getGripPoints();
    // 改变上下左右的夹点则改变radius半径
    if (index === 0) this.center = center.add(offset);
    if (index === 1) this.radius = upPoint.add(offset).distanceTo(this.center);
    if (index === 2)
      this.radius = downPoint.add(offset).distanceTo(this.center);
    if (index === 3)
      this.radius = leftPoint.add(offset).distanceTo(this.center);
    if (index === 4)
      this.radius = rightPoint.add(offset).distanceTo(this.center);
    return true;
  }
}

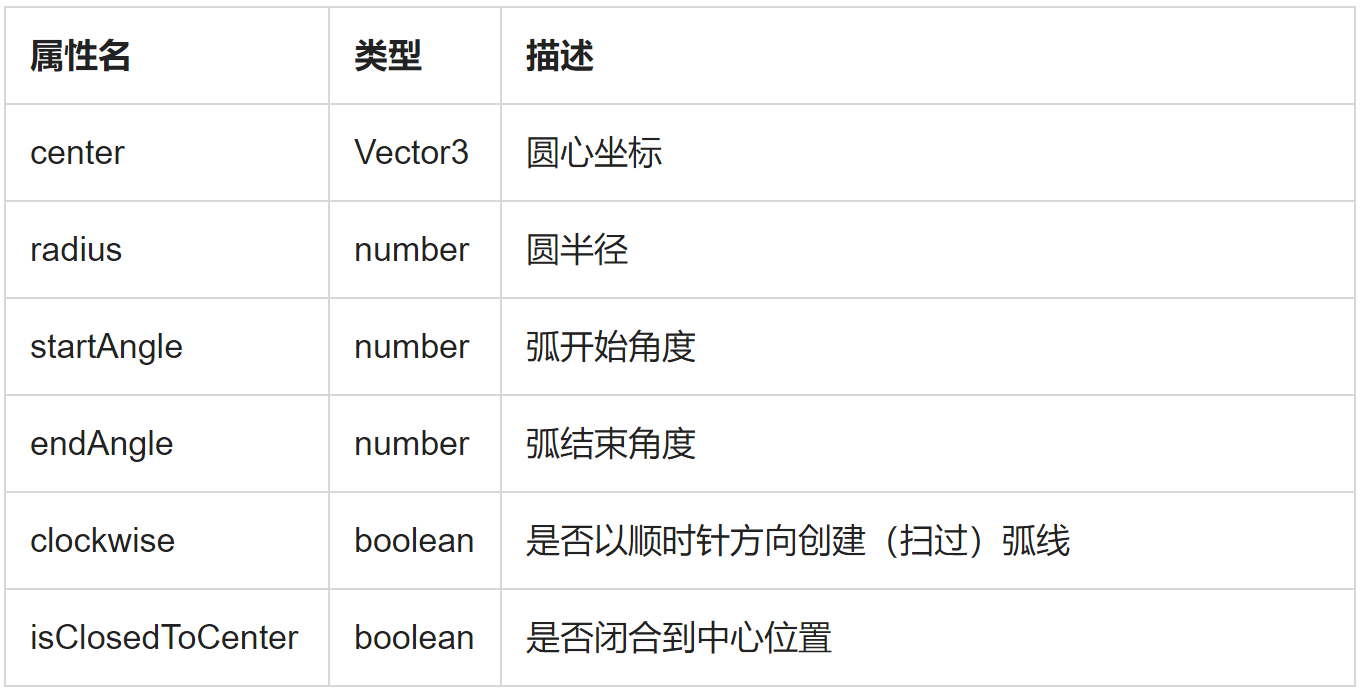

属性列表如下:


需要注意的是,MxDbCircleShape继承自:

MxDbEllipseShape

因此MxDbCircleShape也拥有MxDbEllipseShape的所有属性。我们只需要知道圆心和半径就可与直接绘制一个圆了,在Autocad中绘制圆的方式有很多种, 下面介绍两种方式来绘制圆。

两种绘制圆的方法

方法一:两点绘制圆

参考代码如下:

import { MrxDbgUiPrPoint, MxFun, MxDbCircleShape, McEdGetPointWorldDrawObject, } from "mxdraw";
const drawCircleAtTwoPoints = async () => {
  const getPoint = new MrxDbgUiPrPoint();
  const circle = new MxDbCircle();
  // 直接确定圆心
  circle.center = await getPoint.go()
  getPoint.setUserDraw(
    (
      currentPoint: THREE.Vector3,
      pWorldDraw: McEdGetPointWorldDrawObject
    ) => {
      // 根据圆心和圆弧上任意一点确定半径
      circle.radius = circle.center.distanceTo(currentPoint)
      pWorldDraw.drawCustomEntity(circle);
      // 再绘制一根圆弧和圆心的连接线表示现在正在确定半径
      pWorldDraw.drawLine(circle.center, currentPoint);
    }
  );
  // 确定最后绘制的圆的半径
  circle.radius = circle.center.distanceTo(await getPoint.go())
  MxFun.getCurrentDraw().addMxEntity(circle);
}
drawCircleAtTwoPoints()

方法二:三点绘制圆

通过三元一次方程组求解圆心的坐标的具体步骤如下:

1)假设圆心的坐标为(cx, cy, cz),将三个点的坐标代入圆的一般方程,得到三个方程:

a1 * cx + b1 * cy + c1 * cz + d1 = 0
a2 * cx + b2 * cy + c2 * cz + d2 = 0
a3 * cx + b3 * cy + c3 * cz + d3 = 0

2)将三个方程进行整理,得到以下形式的方程:

(a1 * b2 * c3 - a1 * b3 * c2 - a2 * b1 * c3 + a2 * b3 * c1 + a3 * b1 * c2 - a3 * b2 * c1) * cx + (b1 * c2 * d3 - b1 * c3 * d2 - b2 * c1 * d3 + b2 * c3 * d1 + b3 * c1 * d2 - b3 * c2 * d1) * cy + (a1 * b2 * d3 - a1 * b3 * d2 - a2 * b1 * d3 + a2 * b3 * d1 + a3 * b1 * d2 - a3 * b2 * d1) * cz + (a1 * b2 * c3 - a1 * b3 * c2 - a2 * b1 * c3 + a2 * b3 * c1 + a3 * b1 * c2 - a3 * b2 * c1) = 0

3)根据方程的系数,将cx、cy和cz的系数分别除以(a1 * b2 * c3 - a1 * b3 * c2 - a2 * b1 * c3 + a2 * b3 * c1 + a3 * b1 * c2 - a3 * b2 * c1),得到cx、cy和cz的值。将得到的cx、cy和cz的值作为圆心的坐标,返回一个新的THREE.Vector3对象。

4)这样就可以通过三元一次方程组的求解方法,求得三个点确定的圆心的坐标。

代码如下:

export const threePointsToDetermineTheCenterOfTheCircle = (
  points: [THREE.Vector3, THREE.Vector3, THREE.Vector3]
) => {
  const [point1, point2, point3] = points;
  const { x: x1, y: y1, z: z1 } = point1;
  const { x: x2, y: y2, z: z2 } = point2;
  const { x: x3, y: y3, z: z3 } = point3;
  const a1 = y1 * z2 - y2 * z1 - y1 * z3 + y3 * z1 + y2 * z3 - y3 * z2,
    b1 = -(x1 * z2 - x2 * z1 - x1 * z3 + x3 * z1 + x2 * z3 - x3 * z2),
    c1 = x1 * y2 - x2 * y1 - x1 * y3 + x3 * y1 + x2 * y3 - x3 * y2,
    d1 = -(
      x1 * y2 * z3 -
      x1 * y3 * z2 -
      x2 * y1 * z3 +
      x2 * y3 * z1 +
      x3 * y1 * z2 -
      x3 * y2 * z1
    ),
    a2 = 2 * (x2 - x1),
    b2 = 2 * (y2 - y1),
    c2 = 2 * (z2 - z1),
    d2 = x1 * x1 + y1 * y1 + z1 * z1 - x2 * x2 - y2 * y2 - z2 * z2,
    a3 = 2 * (x3 - x1),
    b3 = 2 * (y3 - y1),
    c3 = 2 * (z3 - z1),
    d3 = x1 * x1 + y1 * y1 + z1 * z1 - x3 * x3 - y3 * y3 - z3 * z3,
    // 计算圆心的坐标
    cx =
      -(
        b1 * c2 * d3 -
        b1 * c3 * d2 -
        b2 * c1 * d3 +
        b2 * c3 * d1 +
        b3 * c1 * d2 -
        b3 * c2 * d1
      ) /
      (a1 * b2 * c3 - a1 * b3 * c2 - a2 * b1 * c3 + a2 * b3 * c1 + a3 * b1 * c2 - a3 * b2 * c1),
    cy =
      (a1 * c2 * d3 -
        a1 * c3 * d2 -
        a2 * c1 * d3 +
        a2 * c3 * d1 +
        a3 * c1 * d2 -
        a3 * c2 * d1) /
      (a1 * b2 * c3 - a1 * b3 * c2 - a2 * b1 * c3 + a2 * b3 * c1 + a3 * b1 * c2 - a3 * b2 * c1),
    cz =
      -(
        a1 * b2 * d3 -
        a1 * b3 * d2 -
        a2 * b1 * d3 +
        a2 * b3 * d1 +
        a3 * b1 * d2 -
        a3 * b2 * d1
      ) /
      (a1 * b2 * c3 - a1 * b3 * c2 - a2 * b1 * c3 + a2 * b3 * c1 + a3 * b1 * c2 - a3 * b2 * c1);

  return new THREE.Vector3(cx, cy, cz);
};

5)已经知道通过三个圆上的点计算出圆心的算法,那么我们就可以通过三个点绘制一个圆,代码如下:

import { MrxDbgUiPrPoint, MxFun, McEdGetPointWorldDrawObject, } from "mxdraw"
const drawCircleAtThreePoints = async () => {
  const getPoint = new MrxDbgUiPrPoint();
  const circle = new MxDbCircle();
  let points = [] as unknown as [THREE.Vector3, THREE.Vector3, THREE.Vector3]
  points.push(await getPoint.go())
  getPoint.setUserDraw(
    (currentPoint, pWorldDraw) => {
      pWorldDraw.drawLine(points[0], currentPoint)
    }
  )
  points.push(await getPoint.go())
  getPoint.setUserDraw(
    (
      currentPoint: THREE.Vector3,
      pWorldDraw: McEdGetPointWorldDrawObject
    ) => {
      circle.center = threePointsToDetermineTheCenterOfTheCircle([points[0], points[1], currentPoint])
      circle.radius = circle.center.distanceTo(currentPoint)
      pWorldDraw.drawCustomEntity(circle);
    }
  );
  points.push(await getPoint.go())
  circle.center = threePointsToDetermineTheCenterOfTheCircle(points);
  circle.radius = circle.center.distanceTo(points[0]);
  MxFun.getCurrentDraw().addMxEntity(circle);
}
drawCircleAtThreePoints()

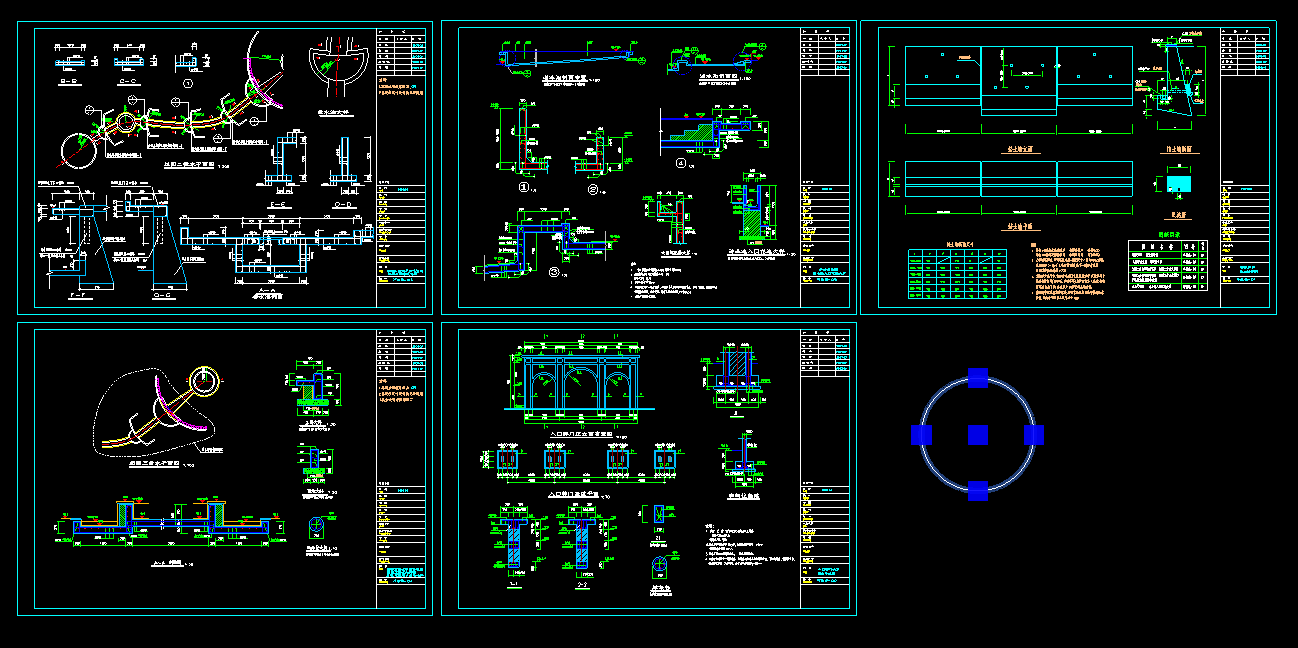

效果图如下:



Demo源码:

https://gitee.com/mxcadx/mxdraw-article/tree/master/mxdraw%E5%BA%93%E5%AE%9E%E7%8E%B0autocad%E4%B8%AD%E7%9A%84%E5%9C%86
