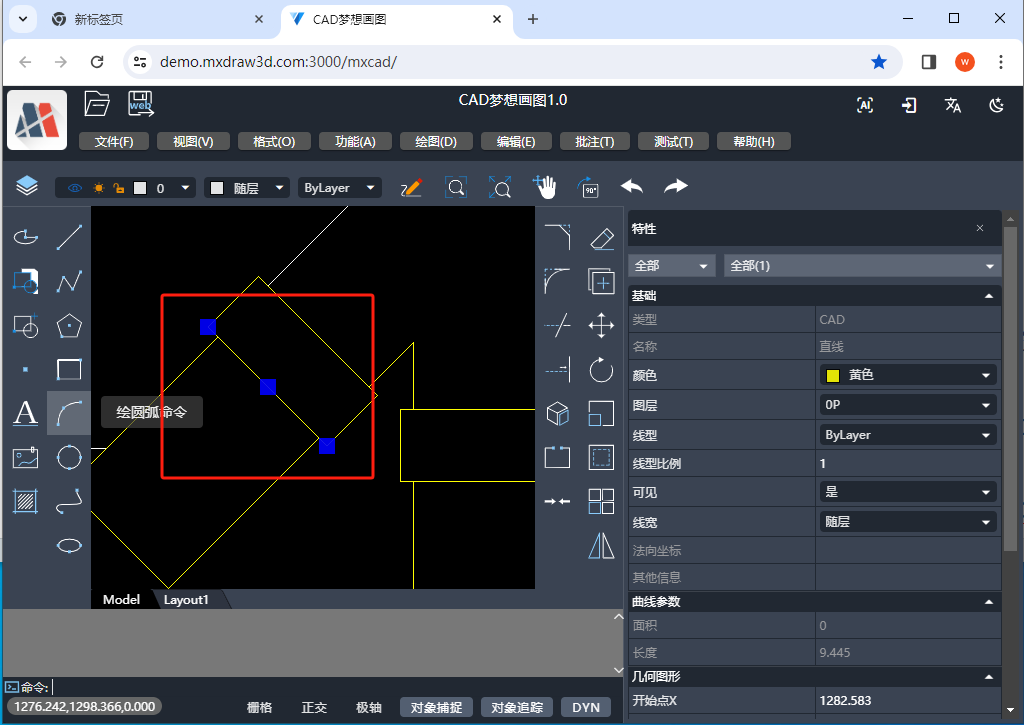

在网页修改DWG，经常会有对图形进行编辑以及对图形的夹点进行编辑的需求，MxCAD提供的在线版CAD提供了这样的功能，效果如下：

测试地址：https://demo.mxdraw3d.com:3000/mxcad/

选择图形编辑功能

mxcad在默认配置下是开启了选择图形的编辑功能, 我们可以通过mxdraw提供的MxFun.setIniset实现各种初始化配置, 配置参数参考iniConfig，代码如下：

import { MxFun } from "mxdraw"

MxFun.setIniset({

// 启动夹点编辑功能, 开启单选图形(mxcad默认开启)

"EnableGripEidt": true,

// 开启多选

"multipleSelect": true

})

通过如上设置, 我们就可以通过鼠标对应的图形进行编辑和选择。

获取当前选择的图形:

import { MxCpp, MxCADUtility, McObjectId, McObjectIdType } from "mxcad"

// 需要等待createMxCad完成创建控件后才能得到

const objIds = MxCADUtility.getCurrentSelect()

objIds.forEach((objId: McObjectId) => {

if(objId.type === McObjectIdType.kMxCAD) {

console.log("CAD图形对象", objId.getMcDbEntity())

}

if(objId.type === McObjectIdType.kMxDraw) {

console.log("绘图对象", objId.getMxDbEntity())

}

})

MxCADSelectionSet

我们也可以通过MxCADSelectionSet进行选择:

import { MxCADSelectionSet, MxCADResbuf, MxCADUiPrPoint } from "mxcad"

const ss = new MxCADSelectionSet();

//选择所有图形元素

ss.allSelect();

ss.forEach(() => {

let ent = id.getMcDbEntity();

if (!ent) return;

console.log(ent)

})

const filter = new MxCADResbuf();

// 添加对象类型，选择集只选择文字类型的对象

filter.AddMcDbEntityTypes("TEXT,MTEXT");

ss.allSelect(filter);

// 第一种方式获取对象id集合

ss.getIds()

// 第二种方式获取对象id集合

ss.forEach((id) => {

let ent = id.getMcDbEntity();

if (!ent) return;

console.log(ent)

})

// 通过单个点选择

const getPoint = new MxCADUiPrPoint()

getPoint.go((point) => {

if(!point) return;

// 加filter过滤选择集, 这里只会选择文字对象

const index = ss.pointSelect(point.x, point.y, filter)

const objId = ss.item(index)

const ent = objId.getMcDbEntity()

console.log(ent)

})

// 通过鼠标选择多个对象

// 加filter过滤选择集, 这里只会选择文字对象

ss.userSelect("框选需要的对象", filter).then((is) => {

if(is) {

// 得到框选的两个选择点

const { pt1, pt2 } = ss.getSelectPoint()

ss.getIds()

ss.forEach((id) => {

let ent = id.getMcDbEntity();

if (!ent) return;

console.log(ent)

})

}

})

还可以手动将图形对象ID添加到当前选择中:

import { McApp } from "mxcad"

let mxcad = MxCpp.getCurrentMxCAD();

let id = mxcad.drawLine(0,0,1000,1000);

mxcad.addCurrentSelect(id);

选择编辑事件:

import { MxCpp } from "mxcad"

// 当图形被当前选中时会触发`selectChange`事件并回调当前已选中的id对象列表

MxCpp.getCurrentMxCAD().on("selectChange", (ids: McObjectId[]) => {})

// 当我们点击某个CAD图形并对其进行编辑或者夹点拖动后, mxdraw会触发`databaseModify`事件表示该图纸已被修改, 并且该事件只会触发一次

const mxdraw = MxCpp.getCurrentMxCAD().getMxDrawObject()

mxdraw.on("databaseModify", () => {

console.log("图纸被修改")

})

下面是一个将选中的图形颜色变成红色的完整代码示例, 可以根据如下代码理解图形的选择:

import { McCmColor, McObjectId, MxCpp, createMxCad } from "mxcad"

import { MxFun } from "mxdraw"

window.onload = async () => {

const mode = "SharedArrayBuffer" in window ? "2d" : "2d-st"

MxFun.setIniset({

// 启动夹点编辑功能, 开启单选图形(mxcad默认开启)

"EnableGripEidt": true,

// 开启多选

"multipleSelect": true

})

await createMxCad({

canvas: "#mxcad",

locateFile: (fileName) => {

return new URL(`/node_modules/mxcad/dist/wasm/${mode}/${fileName}`, import.meta.url).href

},

fileUrl: new URL("../public/test2.mxweb", import.meta.url).href,

fontspath: new URL("../node_modules/mxcad/dist/fonts", import.meta.url).href,

})

let oldColors: (McCmColor | undefined)[] = []

let oldIds: McObjectId[] = []

MxCpp.getCurrentMxCAD().on("selectChange", (ids: McObjectId[]) => {

// 还原颜色

oldIds.forEach((id, index) => {

const color = oldColors[index]

const ent = id.getMcDbEntity()

if(!ent) return

if(color) ent.trueColor = color

})

// 选中更改颜色

oldColors = ids.map((id) => {

const ent = id.getMcDbEntity()

if(!ent) return

const color = ent.trueColor.clone()

ent.trueColor = new McCmColor(255, 0, 0)

return color

})

oldIds = ids

})

}

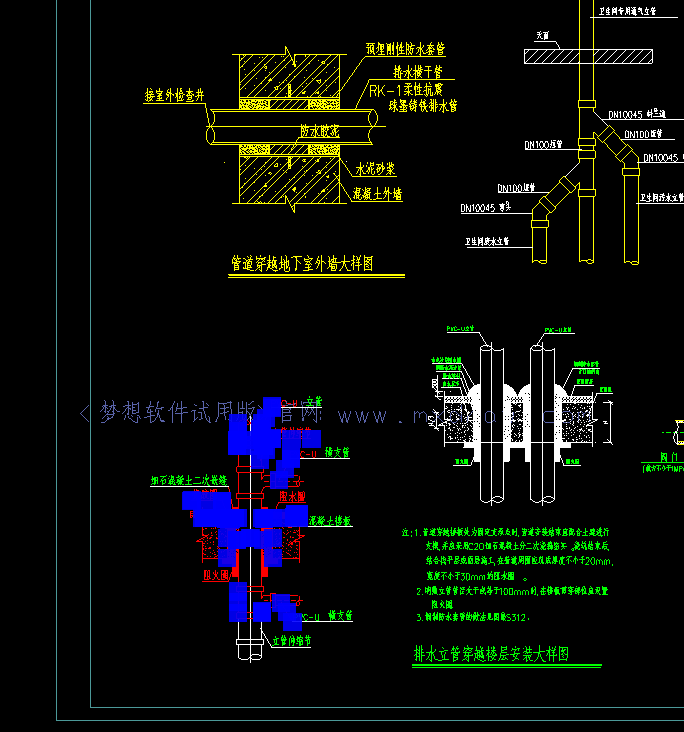

效果图如下:

本文提供的源码下载地址:

https://gitee.com/mxcadx/mxdraw-article/tree/master/mxcad选择图形编辑/demo.zip
