HarmonyOS鸿蒙Next智慧设备开发-LED灯控制案例

HarmonyOS鸿蒙Next智慧设备开发-LED灯控制案例 一、技术相关

项目名称: led_kz_02
项目语言: C语言
开发板:Hi3861
工具:vscode

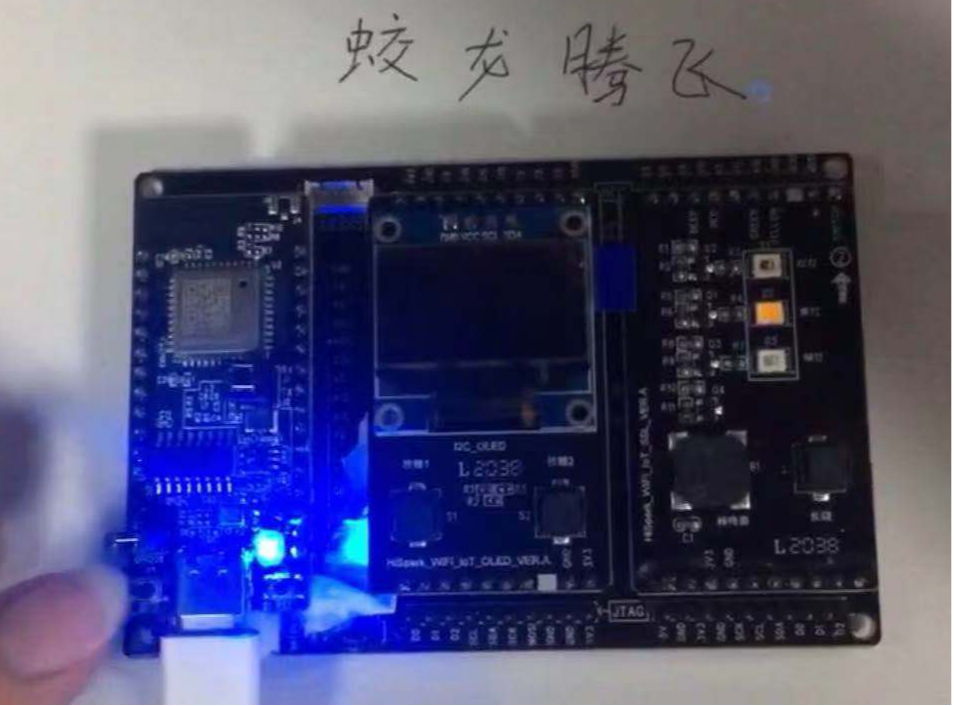

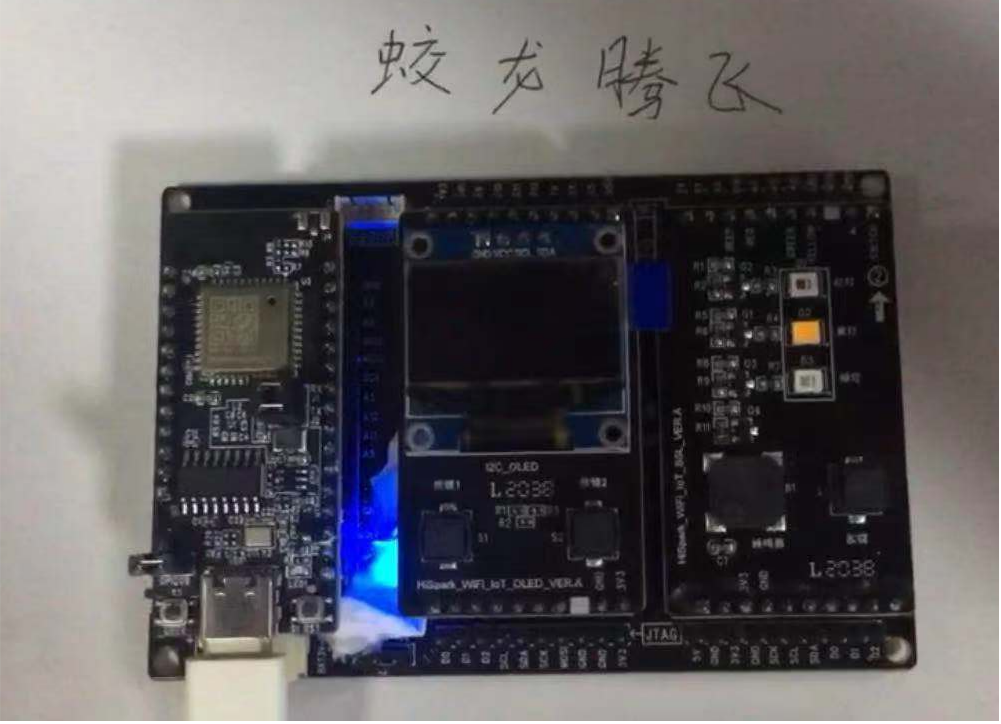

二、效果如下

三、开发过程

  1. 建立项目

在applications/sample/wifi-iot/app/下新建一个文件夹用于存放项目文件,在文件中创建一个led_kz_02.c文件用于存放业务代码,和一个BUILD.gn用于存放编译配置。

  1. 编写代码

控制原理:

在Hi361开发板中,GPIO09控制LED灯,GPIO05与user按钮连接,通过函数hi_gpio_register_isr_function监控user按钮中断并执行相应操作;

static void *UserButton(const char *arg){
    //中断后执行的函数
    USER_KZ_GPIO=!USER_KZ_GPIO;
}

static void *kzLed(const char *arg)
{
    hi_gpio_register_isr_function(LED_KZ_GPIO,HI_INT_TYPE_EDGE,
                                  HI_GPIO_EDGE_FALL_LEVEL_LOW,UserButton, NULL);
    while (1)
    {
        IoTGpioSetOutputVal(LED_Out_GPIO, USER_KZ_GPIO);
    }
    return NULL;
}
  1. 运行代码

修改applications/sample/wifi-iot/app/BUILD.gn文件,使其编译新建的led_kz.c文件

import("//build/lite/config/component/lite_component.gni")
lite_component("app") {
    features = [
        "led_kz:led_kz"
    ]
}

然后进行编译烧录,按下res键运行项目后,按一次user,led灯会随之熄灭;再按一次便会亮起。

  1. 关键代码

led_kz.c

#include <stdio.h>
#include <unistd.h>
#include "ohos_init.h"
#include "cmsis_os2.h"
#include "hi_gpio.h"
#include "hi_io.h"

#define LED_TASK_STACK_SIZE 512
#define LED_TASK_PRIO 25
#define LED_Out_GPIO 9
#define LED_KZ_GPIO 5

int USER_KZ_GPIO = 0;

static void *UserButton(const char *arg){
    USER_KZ_GPIO=!USER_KZ_GPIO;
}

static void *kzLed(const char *arg)
{
    hi_gpio_register_isr_function(LED_KZ_GPIO, HI_INT_TYPE_EDGE, HI_GPIO_EDGE_FALL_LEVEL_LOW,
                                  UserButton, NULL);
    while (1)
    {
        IoTGpioSetOutputVal(LED_Out_GPIO, USER_KZ_GPIO);
    }
    return NULL;
}

static void LedExampleEntry(void)
{
    osThreadAttr_t attr;
    hi_gpio_init();
    hi_io_set_func(LED_Out_GPIO, HI_IO_FUNC_GPIO_9_GPIO);
    hi_gpio_set_dir(LED_Out_GPIO, HI_GPIO_DIR_OUT);
    hi_io_set_func(LED_KZ_GPIO, HI_IO_FUNC_GPIO_5_GPIO);
    hi_gpio_set_dir(LED_KZ_GPIO, HI_GPIO_DIR_IN);
    hi_io_set_pull(LED_KZ_GPIO, HI_IO_PULL_UP);

    attr.name = "kzLed";
    attr.attr_bits = 0U;
    attr.cb_mem = NULL;
    attr.cb_size = 0U;
    attr.stack_mem = NULL;
    attr.stack_size = LED_TASK_STACK_SIZE;
    attr.priority = LED_TASK_PRIO;

    if (osThreadNew((osThreadFunc_t)kzLed, NULL, &attr) == NULL) {
        printf("[LedExample] Falied to create LedTask!\n");
    }
}

SYS_RUN(LedExampleEntry);

BUILD.gn

static_library("led_kz") {
    sources = [
        "led_kz.c"
    ]
    include_dirs = [
        "//utils/native/lite/include",
        "//kernel/liteos_m/components/cmsis/2.0",
        "//base/iot_hardware/peripheral/interfaces/kits",
    ]
}

完整代码地址: https://gitee.com/jltfcloudcn/smart-devices/tree/master/led_kz_zd


更多关于HarmonyOS鸿蒙Next智慧设备开发-LED灯控制案例的实战教程也可以访问 https://www.itying.com/category-93-b0.html
