【华为开发者联盟生态市场LYEVK-3861A智能物联网开发板套件测评】HarmonyOS鸿蒙Next中使用WLAN模组+套件中的0.96寸OLED视频播放歌曲画心视频~

【华为开发者联盟生态市场LYEVK-3861A智能物联网开发板套件测评】HarmonyOS鸿蒙Next中使用WLAN模组+套件中的0.96寸OLED视频播放歌曲画心视频~ 接上篇 [华为开发者联盟生态市场LYEVK-3861A智能物联网开发板套件测评】硬件开发新模式新感触！软硬兼施，千帆过尽，梦归月圆

大家好，我们在结尾承诺大家用OLED做一期视频播放的功能，那么本篇就为大家带来~

使用 WLAN模组 + 套件中的0.96寸 OLED视频播放歌曲画心视频~

我们将介绍Hi3861 WLAN模组的开发环境搭建、版本编译构建、烧录、源码修改、调试验证视频播放功能。通过学习，我们会对Hi3861 WLAN模组、0.96 OLED屏模组开发流程有初步认识，并可上手业务开发。

一、开发板简介

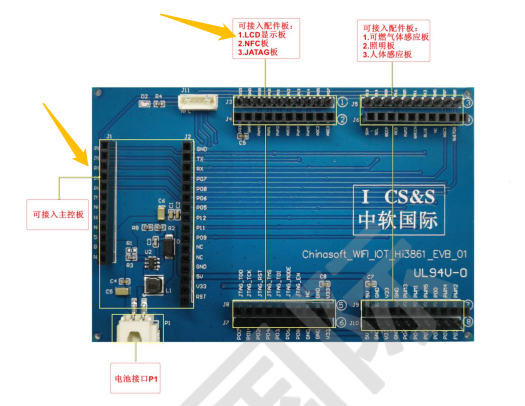

Hi3861底板可以与其他模块连接，具有扩充自身的外设能力，可以接WLAM模组主板、接OLED屏板。

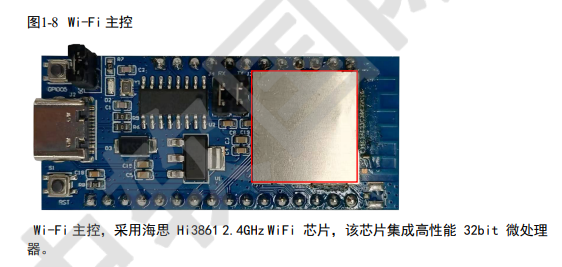

i3861 WLAN模组是一片大约2cm*5cm大小的开发板，是一款高度集成的2.4GHz WLAN SoC芯片，频率高波长短的5G信号，覆盖范围相对较小，穿过障碍物的能力不如2.4GHz，基带支持正交频分复用（OFDM）技术，并向下兼容直接序列扩频（DSSS）和补码键控（CCK）技术，支持IEEE 802.11 b/g/n协议的各种数据速率。

集成IEEE 802.11b/g/n基带和RF（Radio Frequency）电路，射频集成电路是一种紧凑的电子电路，它使用有源器件来实现所谓射频（RF）范围内的信号频率，RF电路包括功率放大器PA（Power Amplifier）、低噪声放大器LNA（Low Noise Amplifier）、RF Balun、天线开关以及电源管理等模块；支持20MHz标准带宽和5MHz/10MHz窄带宽，提供最大72.2Mbit/s物理层速率。

Hi3861芯片集成高性能32bit微处理器、硬件安全引擎以及丰富的外设接口，外设接口包括SPI（Synchronous Peripheral Interface）、UART（Universal Asynchronous Receiver & Transmitter）、I2C（The Inter Integrated Circuit）、PWM（Pulse Width Modulation）、GPIO（General Purpose Input/Output）和多路ADC（Analog to Digital Converter），同时支持高速SDIO2.0（Secure Digital Input/Output）接口，最高时钟可达50MHz；芯片内置SRAM（Static Random Access Memory）和Flash，可独立运行，并支持在Flash上运行程序。

支持HarmonyOS，并配套提供开放、易用的开发和调试运行环境。

Hi3861 WLAN模组资源十分有限，整板共2MB FLASH，可以理解成只读内存(Read-Only Memory，缩写：ROM），ROM所存数据，一般是装入整机前事先写好的，整机工作过程中只能读出，而不像随机存储器那样能快速地、方便地加以改写。352KB RAM随机存取存储器（Random Access Memory，缩写：RAM），也叫主存，是与CPU直接交换数据的内部存储器。容量小的那个一定是内存RAM，容量大的一定是存储（闪存）ROM，在编写业务代码时，需注意资源使用效率。

二、搭建环境

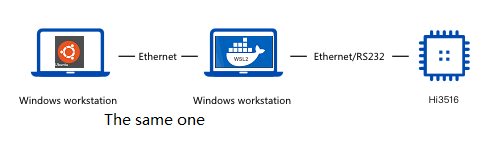

环境搭建确实令人咋舌，很多朋友也分享了自己的解决方案，这里我依然推荐 WSL2 + VS Core + HiBurn套餐 或者喜欢容器的朋友们可以用docker~

如果大家仍对环境搭建有问题，还请移步上一篇，我们一起 一步一步~ step by step~

这里我们仍要指出这里的痛点，以及意外点，如果小伙伴们遇到了问题，请在评论区留言，谢谢~

首先 亮出 三大件~

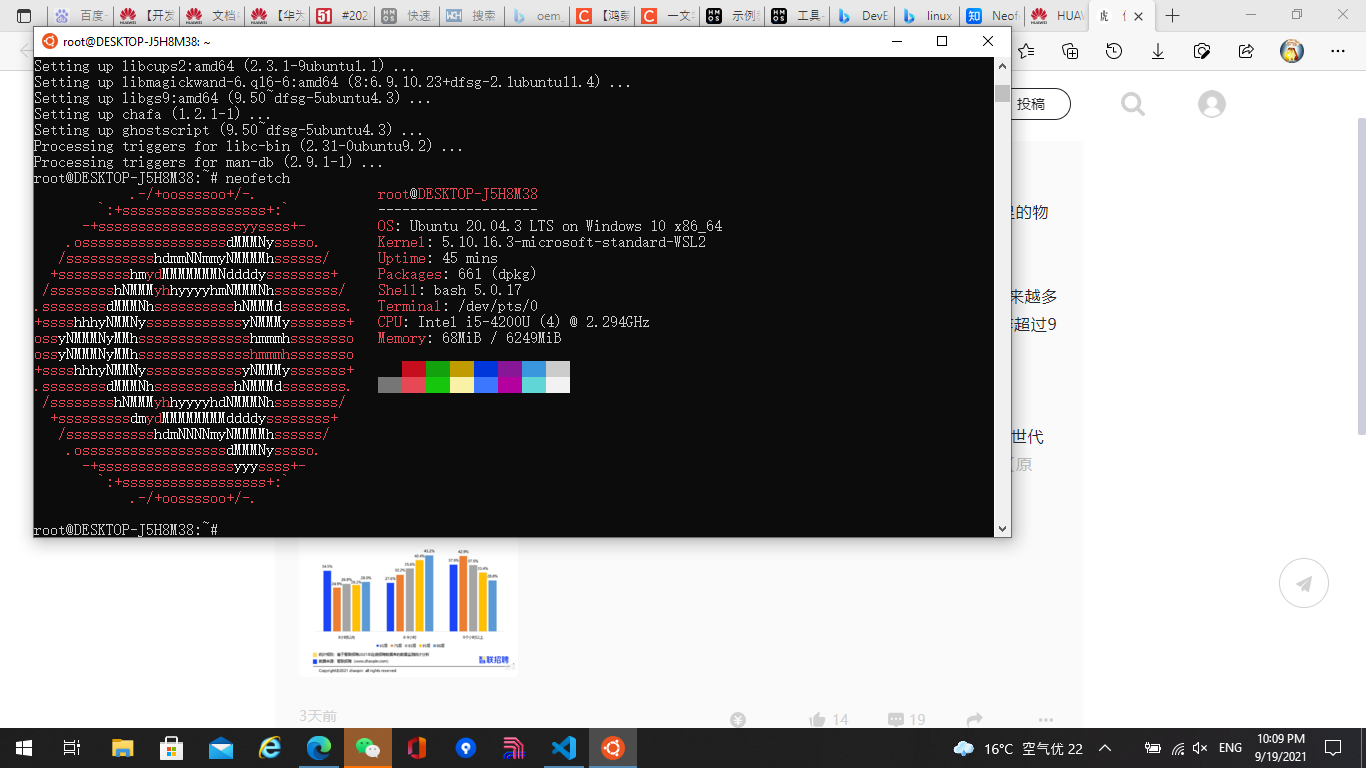

WSL 2 我们这里用的是Ubuntu windows商店自带的~

需要检查以下环境：

1. Python版本 3.8

sudo apt-get install gcc && sudo apt-get install g++ && sudo apt-get install make && sudo apt-get install zlib* && sudo apt-get install libffi-dev
wget https://www.python.org/ftp/python/3.8.5/Python-3.8.5.tgz
tar -xvzf Python-3.8.5.tgz && cd Python-3.8.5 && sudo ./configure --enable-optimizations && sudo make && sudo make install
python --version
which python3.8
cd /usr/bin && sudo rm python && sudo ln -s python3.8 /path python && sudo which python3.8

1. pip3版本及相关模块安装

sudo apt-get install python3-setuptools python3-pip -y
sudo pip install --upgrade pip
pip3 install setuptools -y
sudo pip install kconfiglib -y
sudo pip install pycryptodome -y
sudo pip install six --upgrade --ignore-installed six -y
sudo pip install ecdsa -y
sudo apt-get install scons -y
sudo apt-get install python-numpy -y
sudo apt-get install python-opencv -y
sudo pip install Pillow
sudo apt-get install --reinstall python3-pkg-resources
sudo apt install ffmpeg -y

1. 安装编译工具

wget https://repo.huaweicloud.com/harmonyos/compiler/gn/1523/linux/gn.1523.tar
tar -xvf gn.1523.tar -C ~/
wget https://repo.huaweicloud.com/harmonyos/compiler/ninja/1.9.0/linux/ninja.1.9.0.tar
tar -xvf ninja.1.9.0.tar -C ~/
wget https://repo.huaweicloud.com/harmonyos/compiler/gcc_riscv32/7.3.0/linux/gcc_riscv32-linux-7.3.0.tar.gz
tar -xvf gcc_riscv32-linux-7.3.0.tar.gz -C ~/
vim ~/.bashrc
export PATH=~/gn:$PATH
export PATH=~/ninja:$PATH
export PATH=~/gcc_riscv32/bin:$PATH
source ~/.bashrc
riscv32-unknown-elf-gcc -v

【填坑一】WSL无法使用互联网

由于WSL2底层使用的是Hyper-V虚拟机，所以我们可以修改虚拟交换机的类型，来启用桥接网络

Windows Subsystem for Linux(WSL)从Version 1 (WSL1)升级到Version 2 (WSL2) 之后，底层实现方式发生了改变。

由于使用Hyper-V来实现WSL2，使得WSL更像虚拟机，一个能访问本地硬盘的虚拟机。

这带来一些便利，能够把它当做独立服务器来使用，可玩性就增强很多。当然，这也导致WSL上的端口不能从外部访问到，总之有利有弊。

虽然能够配置端口转发，曲线救国突破这个缺陷，但是有些服务的端口是约定俗成的（比如samba），更换端口号（原端口号被windows占用）之后其他设备可能识别不到服务。

经过一番思考后，觉得给WSL2开启桥接模式，直接连接物理网络才是相对最好的方案。

可以参考 WSL2开启桥接网络 | 逸思杂陈 (ponder.work)

1. 获取Hi3861源码编译检验环境

wget https://repo.huaweicloud.com/harmonyos/os/1.0/code-1.0.tar.gz
python build.py wifiiot

编译结束后，如果出现“BUILD SUCCESS”字样，则证明构建成功。

三、编译鸿蒙OS在0.96寸OLED屏上播放视频

harmonyos-ssd1306: 鸿蒙OS的SSD1306 OLED显示屏驱动库，使用了鸿蒙的IoT硬件I2C接口 (gitee.com) harmonyos_oled_player: 使用鸿蒙OS在0.96寸OLED屏上播放视频 | Play video on 0.96’ OLED display with Harmony OS (gitee.com)

```bash
git clone --recursive https://gitee.com/hihopeorg/harmonyos_oled_player.git
vim build/lite/product/wifiiot.json

编辑 build/lite/product/wifiiot.json 文件

//applications/sample/wifi-iot/app替换为//harmonyos_oled_player:app。

好的 这里我们用的是一首歌的MV，对了！确实开篇的那首《画心》~🎵🎵🎵

进入harmonyos_oled_player目录下，找一个视频，命名为input.mp4，使用工具将帧率转为10fps，目前ssd1306库实测的最大帧率为10fps，使用video2bin将视频转为bin文件。

ffmpeg -i input.mp4 -r 10 output.mp4
./video2bin.py output.mp4 out.bin

进入harmonyos_oled_player/play目录下，根据热点信息（SSID,PSK）和PC WSL ubuntu的IP地址，修改play/net_params.h文件中的相关参数。

在openharmony源码顶层目录下执行编译，构建成功后，会在./out/wifiiot/路径中生成以下文件，编译构建流程结束。

【填坑二】鸿蒙IoT子系统默认未开启I2C接口

本项目代码使用了鸿蒙IoT硬件子系统的I2C API接口，需要连接到hi3861的I2C相关接口；默认情况下，Hi3861的I2C编译配置没有打开，编译时会有如下错误：

```bash
riscv32-unknown-elf-ld: ohos/libs/libhal_iothardware.a(hal_wifiiot_i2c.o): in function `.L0':
hal_wifiiot_i2c.c:(.text.HalI2cWrite+0x12): undefined reference to `hi_i2c_write'
riscv32-unknown-elf-ld: hal_wifiiot_i2c.c:(.text.HalI2cInit+0x12): undefined reference to `hi_i2c_init'
scons: *** [output/bin/Hi3861_wifiiot_app.out] Error 1
BUILD FAILED!!!!

解决方法

需要修改vendor\hisi\hi3861\hi3861\build\config\usr_config.mk文件：

# CONFIG_I2C_SUPPORT is not set

行，修改为：

CONFIG_I2C_SUPPORT=y

使用 HiBurn 烧写 .bin 文件到 Hi3861，记得勾选“Auto burn”，点击 Connect，连接串口设备，按下开发板的 RESET 按键，

烧录成功后，需要手动点“Disconnect”断开串口连接，否则会提示“Wait connect success flag (hisilicon) overtime.”

在PC（ubuntu）harmonyos_oled_player目录下运行bin2stream，将会启动一个TCP服务器，默认监听5678端口，

python build.py wifiiot
ls -l out/wifiiot
./bin2stream.py out.bin

并复位设备，板子启动后，首先会连上热点，

然后会连接PC上的TCP服务，

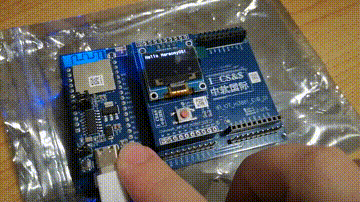

就可以看到视频的在OLED屏播放了。
