HarmonyOS鸿蒙Next自定义抽奖转盘开发（ArkTS）

HarmonyOS鸿蒙Next自定义抽奖转盘开发（ArkTS）介绍本篇Codelab是基于画布组件、显式动画，实现的一个自定义抽奖圆形转盘。包含如下功能：

通过画布组件Canvas，画出抽奖圆形转盘。
通过显式动画启动抽奖功能。
通过自定义弹窗弹出抽中的奖品。

相关概念

Stack组件：堆叠容器，子组件按照顺序依次入栈，后一个子组件覆盖前一个子组件。
Canvas：画布组件，用于自定义绘制图形。
CanvasRenderingContext2D对象：使用RenderingContext在Canvas组件上进行绘制，绘制对象可以是矩形、文本、图片等。
显式动画：提供全局animateTo显式动画接口来指定由于闭包代码导致的状态变化插入过渡动效。
自定义弹窗：通过CustomDialogController类显示自定义弹窗。

完整示例查看源码

源码下载下载自定义抽奖转盘（ArkTS）.zip

环境搭建我们首先需要完成HarmonyOS开发环境搭建，可参照如下步骤进行。

软件要求

DevEco Studio版本：DevEco Studio 3.1 Release。
HarmonyOS SDK版本：API version 9。

硬件要求

设备类型：华为手机或运行在DevEco Studio上的华为手机设备模拟器。
HarmonyOS系统：3.1.0 Developer Release。

环境搭建

安装DevEco Studio，详情请参考下载和安装软件。
设置DevEco Studio开发环境，DevEco Studio开发环境需要依赖于网络环境，需要连接上网络才能确保工具的正常使用，可以根据如下两种情况来配置开发环境：
- 如果可以直接访问Internet，只需进行下载HarmonyOS SDK操作。
- 如果网络不能直接访问Internet，需要通过代理服务器才可以访问，请参考配置开发环境。
开发者可以参考以下链接，完成设备调试的相关配置：
- 使用真机进行调试
- 使用模拟器进行调试

代码结构解读本篇Codelab只对核心代码进行讲解，对于完整代码，我们会在源码下载或gitee中提供。

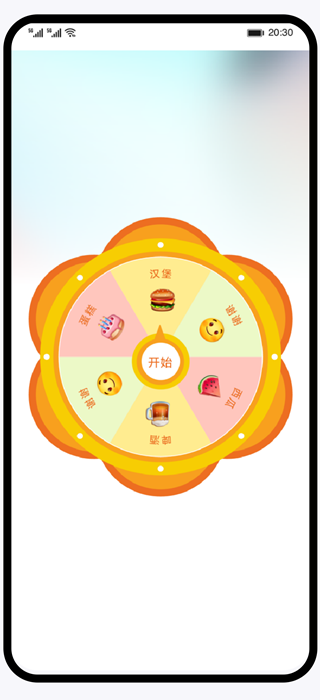

构建主界面在这个章节中，我们将完成示例主界面的开发，效果如图所示：

在绘制抽奖圆形转盘前，首先需要在CanvasPage.ets的aboutToAppear方法中获取屏幕的宽高。

// CanvasPage.ets
// 获取context
let context = getContext(this);
aboutToAppear() {
  // 获取屏幕的宽高
  window.getLastWindow(context)
    .then((windowClass: window.Window) => {
      let windowProperties = windowClass.getWindowProperties();
      this.screenWidth = px2vp(windowProperties.windowRect.width);
      this.screenHeight = px2vp(windowProperties.windowRect.height);
    })
    .catch((error: Error) => {
      Logger.error('Failed to obtain the window size. Cause: ' + JSON.stringify(error));
    })
}

在CanvasPage.ets布局界面中添加Canvas组件，在onReady方法中进行绘制。

// CanvasPage.ets
private settings: RenderingContextSettings = new RenderingContextSettings(true);
private canvasContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
Stack({
  alignContent: Alignment.Center
}) {
  Canvas(this.canvasContext)
    ...
    .onReady(() => {
      // 通过draw方法进行绘制
      this.drawModel.draw(this.canvasContext, this.screenWidth, this.screenHeight);
    })
  // 开始抽奖图片
  Image($r('app.media.ic_center'))
    ...
}
...

在DrawModel.ets中，通过draw方法逐步进行自定义圆形抽奖转盘的绘制。

// DrawModel.ets
// 画抽奖圆形转盘
draw(canvasContext: CanvasRenderingContext2D, screenWidth: number, screenHeight: number) {
  if (CheckEmptyUtils.isEmptyObj(canvasContext)) {
    Logger.error('[DrawModel][draw] canvasContext is empty.');
    return;
  }
  this.canvasContext = canvasContext;
  this.screenWidth = screenWidth;
  this.canvasContext.clearRect(0, 0, this.screenWidth, screenHeight);
  // 将画布沿X、Y轴平移指定距离
  this.canvasContext.translate(this.screenWidth / CommonConstants.TWO,
    screenHeight / CommonConstants.TWO);
  // 画外部圆盘的花瓣
  this.drawFlower();
  // 画外部圆盘、小圈圈
  this.drawOutCircle();
  // 画内部圆盘
  this.drawInnerCircle();
  // 画内部扇形抽奖区域
  this.drawInnerArc();
  // 画内部扇形区域文字
  this.drawArcText();
  // 画内部扇形区域奖品对应的图片
  this.drawImage();
  this.canvasContext.translate(-this.screenWidth / CommonConstants.TWO,
    -screenHeight / CommonConstants.TWO);
}

画外部圆盘画外部圆盘的花瓣：通过调用rotate()方法，将画布旋转指定角度。再通过调用save()和restore()方法，使画布保存最新的绘制状态。根据想要绘制的花瓣个数，改变旋转角度，循环画出花瓣效果。

// DrawModel.ets
// 画外部圆盘的花瓣
drawFlower() {
  let beginAngle = this.startAngle + this.avgAngle;
  const pointY = this.screenWidth * CommonConstants.FLOWER_POINT_Y_RATIOS;
  const radius = this.screenWidth * CommonConstants.FLOWER_RADIUS_RATIOS;
  const innerRadius = this.screenWidth * CommonConstants.FLOWER_INNER_RATIOS;
  for (let i = 0; i < CommonConstants.COUNT; i++) {
    this.canvasContext?.save();
    this.canvasContext?.rotate(beginAngle * Math.PI / CommonConstants.HALF_CIRCLE);
    this.fillArc(new FillArcData(0, -pointY, radius, 0, Math.PI * CommonConstants.TWO),
      ColorConstants.FLOWER_OUT_COLOR);
    this.fillArc(new FillArcData(0, -pointY, innerRadius, 0, Math.PI * CommonConstants.TWO),
      ColorConstants.FLOWER_INNER_COLOR);
    beginAngle += this.avgAngle;
    this.canvasContext?.restore();
  }
}

画内部扇形抽奖区域画内部圆盘、内部扇形抽奖区域：使用fillArc方法绘制内部圆盘。通过一个for循环，角度每次递增this.avgAngle。然后不断更改弧线的起始弧度this.startAngle * Math.PI / CommonConstants.HALF_CIRCLE和弧线的终止弧度(this.startAngle + this.avgAngle) * Math.PI / CommonConstants.HALF_CIRCLE。最后用fill()方法对路径进行填充。

// DrawModel.ets
// 画内部圆盘
drawInnerCircle() {
  this.fillArc(new FillArcData(0, 0, this.screenWidth * CommonConstants.INNER_CIRCLE_RATIOS, 0,
    Math.PI * CommonConstants.TWO), ColorConstants.INNER_CIRCLE_COLOR);
  this.fillArc(new FillArcData(0, 0, this.screenWidth * CommonConstants.INNER_WHITE_CIRCLE_RATIOS, 0,
    Math.PI * CommonConstants.TWO), ColorConstants.WHITE_COLOR);
}

// 画内部扇形抽奖区域
drawInnerArc() {
  // 颜色集合
  let colors = [
    ColorConstants.ARC_PINK_COLOR, ColorConstants.ARC_YELLOW_COLOR,
    ColorConstants.ARC_GREEN_COLOR, ColorConstants.ARC_PINK_COLOR,
    ColorConstants.ARC_YELLOW_COLOR, ColorConstants.ARC_GREEN_COLOR
  ];
  let radius = this.screenWidth * CommonConstants.INNER_ARC_RATIOS;
  for (let i = 0; i < CommonConstants.COUNT; i++) {
    this.fillArc(new FillArcData(0, 0, radius, this.startAngle * Math.PI / CommonConstants.HALF_CIRCLE,
      (this.startAngle + this.avgAngle) * Math.PI / CommonConstants.HALF_CIRCLE), colors[i]);
    this.canvasContext?.lineTo(0, 0);
    this.canvasContext?.fill();
    this.startAngle += this.avgAngle;
  }
}

画内部抽奖区域文字用for循环，通过drawCircularText()方法绘制每组文字。drawCircularText()方法接收三个参数，分别是字符串，起始弧度和终止弧度。绘制文本前需要设置每个字母占的弧度angleDecrement，然后设置水平和垂直的偏移量。垂直偏移量circleText.y - Math.sin(angle) * radius就是朝着圆心移动的距离；水平偏移circleText.x + Math.cos(angle) * radius，是为了让文字在当前弧范围文字居中。最后使用fillText方法绘制文本。

// DrawModel.ets
// 画内部扇形区域文字
drawArcText() {
  if (this.canvasContext !== undefined) {
    this.canvasContext.textAlign = CommonConstants.TEXT_ALIGN;
    this.canvasContext.textBaseline = CommonConstants.TEXT_BASE_LINE;
    this.canvasContext.fillStyle = ColorConstants.TEXT_COLOR;
    this.canvasContext.font = StyleConstants.ARC_TEXT_SIZE + CommonConstants.CANVAS_FONT;
  }
  // 需要绘制的文本数组集合
  let textArrays = [
    $r('app.string.text_smile'),
    $r('app.string.text_hamburger'),
    $r('app.string.text_cake'),
    $r('app.string.text_smile'),
    $r('app.string.text_beer'),
    $r('app.string.text_watermelon')
  ];
  let arcTextStartAngle = CommonConstants.ARC_START_ANGLE;
  let arcTextEndAngle = CommonConstants.ARC_END_ANGLE;
  for (let i = 0; i < CommonConstants.COUNT; i++) {
    this.drawCircularText(this.getResourceString(textArrays[i]),
      (this.startAngle + arcTextStartAngle) * Math.PI / CommonConstants.HALF_CIRCLE,
      (this.startAngle + arcTextEndAngle) * Math.PI / CommonConstants.HALF_CIRCLE);
    this.startAngle += this.avgAngle;
  }
}

// 绘制圆弧文本
drawCircularText(textString: string, startAngle: number, endAngle: number) {
  if (CheckEmptyUtils.isEmptyStr(textString)) {
    Logger.error('[DrawModel][drawCircularText] textString is empty.');
    return;
  }
  class CircleText {
    x: number = 0;
    y: number = 0;
    radius: number = 0;
  };
  let circleText: CircleText = {
    x: 0,
    y: 0,
    radius: this.screenWidth * CommonConstants.INNER_ARC_RATIOS
  };
  // 圆的半径
  let radius = circleText.radius - circleText.radius / CommonConstants.COUNT;
  // 每个字母占的弧度
  let angleDecrement = (startAngle - endAngle) / (textString.length - 1);
  let angle = startAngle;
  let index = 0;
  let character: string;
  while (index < textString.length) {
    character = textString.charAt(index);
    this.canvasContext?.save();
    this.canvasContext?.beginPath();
    this.canvasContext?.translate(circleText.x + Math.cos(angle) * radius,
      circleText.y - Math.sin(angle) * radius);
    this.canvasContext?.rotate(Math.PI / CommonConstants.TWO - angle);
    this.canvasContext?.fillText(character, 0, 0);
    angle -= angleDecrement;
    index++;
    this.canvasContext?.restore();
  }
}

画内部抽奖区域文字对应图片使用drawImage方法绘制抽奖区域文字对应图片，该方法接收五个参数，分别是图片资源、绘制区域左上角的X和Y轴坐标、绘制区域的宽度和高度。

// DrawModel.ets
// 画内部扇形区域文字对应的图片
drawImage() {
  let beginAngle = this.startAngle;
  let imageSrc = [
    CommonConstants.WATERMELON_IMAGE_URL, CommonConstants.BEER_IMAGE_URL,
    CommonConstants.SMILE_IMAGE_URL, CommonConstants.CAKE_IMAGE_URL,
    CommonConstants.HAMBURG_IMAGE_URL, CommonConstants.SMILE_IMAGE_URL
  ];
  for (let i = 0; i < CommonConstants.COUNT; i++) {
    let image = new ImageBitmap(imageSrc[i]);
    this.canvasContext?.save();
    this.canvasContext?.rotate(beginAngle * Math.PI / CommonConstants.HALF_CIRCLE);
    this.canvasContext?.drawImage(image, this.screenWidth * CommonConstants.IMAGE_DX_RATIOS,
      this.screenWidth * CommonConstants.IMAGE_DY_RATIOS, CommonConstants.IMAGE_SIZE,
      CommonConstants.IMAGE_SIZE);
    beginAngle += this.avgAngle;
    this.canvasContext?.restore();
  }
}

实现抽奖功能在CanvasPage.ets的Canvas组件中添加rotate属性，在Image组件中添加点击事件onClick。点击“开始抽奖”图片，圆形转盘开始转动抽奖。

// CanvasPage.ets
Stack({
  alignContent: Alignment.Center
}) {
  Canvas(this.canvasContext)
    ...
    .rotate({
      x: 0,
      y: 0,
      z: 1,
      angle: this.rotateDegree,
      centerX: this.screenWidth / CommonConstants.TWO,
      centerY: this.screenHeight / CommonConstants.TWO
    })
  // 开始抽奖图片
  Image($r('app.media.ic_center'))
    ...
    .enabled(this.enableFlag)
    .onClick(() => {
      this.enableFlag = !this.enableFlag;
      // 开始抽奖
      this.startAnimator();
    })
}
...

圆形转盘开始转动抽奖给转盘指定一个随机的转动角度randomAngle，保证每次转动的角度是随机的，即每次抽到的奖品也是随机的。动画结束后，转盘停止转动，抽奖结束，弹出抽中的奖品信息。

// CanvasPage.ets
dialogController: CustomDialogController = new CustomDialogController({
  builder: PrizeDialog({
    prizeData: $prizeData,
    enableFlag: $enableFlag
  }),
  autoCancel: false
});

// 开始抽奖
startAnimator() {
  let randomAngle = Math.round(Math.random() * CommonConstants.CIRCLE);
  // 获取中奖信息
  this.prizeData = this.drawModel.showPrizeData(randomAngle);
  animateTo({
    duration: CommonConstants.DURATION,
    curve: Curve.Ease,
    delay: 0,
    iterations: 1,
    playMode: PlayMode.Normal,
    onFinish: () => {
      this.rotateDegree = CommonConstants.ANGLE - randomAngle;
      // 打开自定义弹窗，弹出抽奖信息
      this.dialogController.open();
    }
  }, () => {
    this.rotateDegree = CommonConstants.CIRCLE * CommonConstants.FIVE +
      CommonConstants.ANGLE - randomAngle;
  })
}

弹出抽中的奖品信息抽奖结束后，弹出抽中的文本和图片信息，通过自定义弹窗实现。

// PrizeDialog.ets
@CustomDialog
export default struct PrizeDialog {
  @Link prizeData: PrizeData;
  @Link enableFlag: boolean;
  private controller?: CustomDialogController;

  build() {
    Column() {
      Image(this.prizeData.imageSrc !== undefined ? this.prizeData.imageSrc : '')
        ...
      Text(this.prizeData.message)
        ...
      Text($r('app.string.text_confirm'))
        ...
        .onClick(() => {
          // 关闭自定义弹窗
          this.controller?.close();
          this.enableFlag = !this.enableFlag;
        })
    }
    ...
  }
}

总结您已经完成了本次Codelab的学习，并了解到以下知识点：

使用画布组件Canvas，画出抽奖圆形转盘。
使用显式动画启动抽奖功能。
使用自定义弹窗弹出抽中的奖品。

更多关于HarmonyOS鸿蒙Next自定义抽奖转盘开发（ArkTS）的实战教程也可以访问 https://www.itying.com/category-93-b0.html

vueper 1楼

我运行gitee仓库代码时drawModel.ts里的部分代码报错

这是DevEco Studio版本：

DevEco Studio 3.1 Release
Build Version: 3.1.0.500, built on April 28, 2023

报错代码：

getResourceString(resource: Resource): string {
    if (CheckEmptyUtils.isEmptyObj(resource)) {
        Logger.error('[DrawModel][getResourceString] resource is empty.')
        return '';
    }
    let resourceString: string = '';
    try {
        resourceString = getContext(this).resourceManager.getStringSync(resource.id);
    } catch (error) {
        Logger.error(`[DrawModel][getResourceString]getStringSync failed, error code : ${error.code}. error message: ${error.message}`);
    }
    return resourceString;
}

报错信息：

[DrawModel][getResourceString]getStringSync failed, error code : undefined. error message: Cannot read property resourceManager of undefined, %{public}s

看报错信息，应该是获取上下文的resourceManager未定义，即：

getContext(this).resourceManager

但是在编辑器里resourceManager是自动补全的，而报错信息里说它是未定义的，这是什么原因？

更多关于HarmonyOS鸿蒙Next自定义抽奖转盘开发（ArkTS）的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html

itying888 2楼

在HarmonyOS鸿蒙Next中，使用ArkTS开发自定义抽奖转盘，首先需要创建一个Canvas组件用于绘制转盘。通过CanvasRenderingContext2D绘制扇形区域，每个扇形代表一个奖项。使用Animation组件实现转盘旋转效果，通过setInterval或requestAnimationFrame控制旋转速度和停止位置。最后，通过TouchEvent监听用户点击事件，触发旋转并随机确定停止位置。代码示例：

import { Canvas, CanvasRenderingContext2D, Animation, TouchEvent } from 'ohos';

const canvas = new Canvas();
const ctx = canvas.getContext('2d') as CanvasRenderingContext2D;

// 绘制转盘
function drawWheel() {
  // 绘制扇形逻辑
}

// 旋转转盘
function spinWheel() {
  const animation = new Animation(canvas);
  animation.rotate(360 * 5); // 旋转5圈
  animation.start();
}

// 监听点击事件
canvas.addEventListener('touchstart', () => {
  spinWheel();
});

通过以上步骤，即可实现一个简单的自定义抽奖转盘。
