HarmonyOS鸿蒙Next中服务卡片显示问题定位指导

场景描述

众多HarmonyOS鸿蒙Next应用在开发服务卡片时，会经常出现卡片白屏和卡片数据显示异常的问题。可能出现的原因是由于没有遵循卡片的约束限制，导致节点未正确挂载等一系列问题。

服务卡片使用出现白屏

现象：

桌面上已加载的卡片，在开发调试过程中或者系统升级后突然出现白屏，遇到这种情况开发者常常不知如何排查这类问题。

分析：

卡片白屏分为两种情况：白色绘制在FormComponent上，这个属于卡片没有正确加载；白色绘制在卡片内容的根节点上，这个属于卡片内容没有正常挂载，根据dump出ArkUI节点树、rsNode节点树进行判断。

1. 抓取ArkUI节点树和rsNode节点树

   保持手机亮屏状态，将以下代码生成“获取arkui控件节点树.bat”并双击，输入对应Focus window后回车即可得到ArkUI节点树

   hdc shell param set persist.ace.debug.enabled 1

   hdc shell "hidumper -s WindowManagerService -a '-a'"
   [@set](/user/set) /p windowId=input WindowId :

   for /F %%i in ('hdc shell "find data/ -name arkui.dump"') do (
       hdc shell "rm %%i"
   )
   ::old pipeline
   ::hdc shell "hidumper -s WindowManagerService -a '-w %windowId% -render -c'"

   ::ng
   hdc shell "hidumper -s WindowManagerService -a '-w %windowId% -element -c'" > arkui.dump

   for /F %%i in ('hdc shell "find data/ -name arkui.dump"') do (
       hdc file recv %%i .
   )
   pause

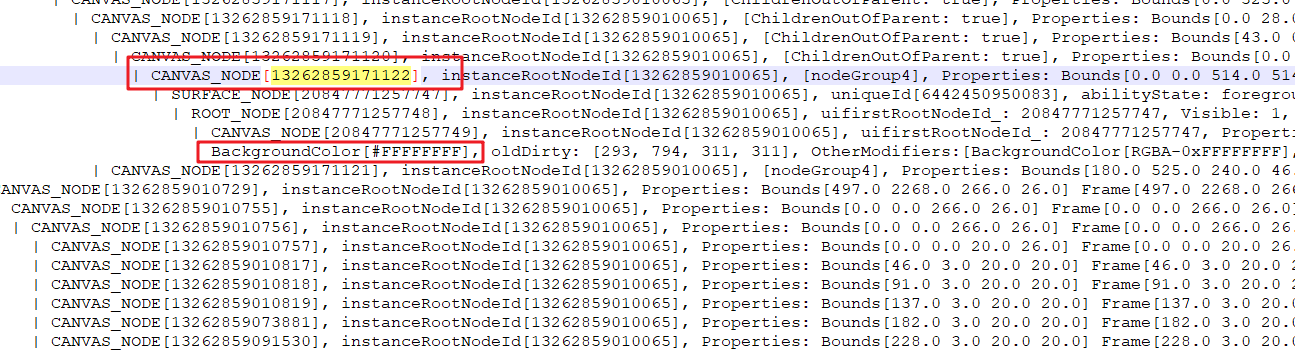

2. 抓取ArkUI节点树后，搜索应用名，通过compid判断是当前卡片的FormComponent，如下图，白色绘制在com.example.startability的FormComponent上，卡片默认颜色是透明色，如果出现白色，说明卡片被置成不可信卡片，这种情况大多是应用在代码里写了死循环导致阻塞JS线程等。

3. 也可以通过DevEco Testing判断，如下图是修正代码后卡片正常展示的效果实用工具 --> UIViewer --> 获取页面 --> 选中卡片 --> 此时展开右侧高亮Stack --> Common --> FormComponent即可查看。

4. 根据以下代码生成“获取rs节点树.bat”文件，拿到rsNode节点树，通过上图ArkUI节点的CanvasNodeId找到对应的rsNode卡片根节点，根节点下面的节点就是卡片提供方的内容节点，从以下截图可以看出，白色绘制在卡片内容的根节点上，这种情况属于卡片正常加载了，但是卡片的内容没有加载，具体原因需要结合日志分析：



注意点：

• 对于共享包，不管是直接引入还是间接引入，都是不支持的。
• 不支持断点调试 && 不允许使用hilog（虽然部分开发者将hilog作为外部组件引入，导致IDE校验失败，但是实际上这是不合规范的，可能也会导致白卡的问题），推荐开发者使用原生console.log进行日志打印。
• 对于是否支持的模块，注意区分卡片能力和元服务API，标识卡片能力的组件是支持在卡片内使用的。
• 对于以memory://fileName)的方式加载的图片，卡片的内存中只保留5张2M以下的图片，其他图片将会更新失败。
• 对于定时刷新，系统规格最小间隔时间是30min，如需每分钟更新建议使用TextClock组件（不建议监听公共事件usual.event.TIME_TICK）。

1. 取出全量日志，搜索关键字ArkCompiler，按照关键日志排查

• 当出现关键字：Cannot get SourceMap info, dump raw stack一般是开发者的API写法错误，或者引入了不支持卡片的模块，导致了相关模块的报错，从而导致卡片内容加载失败出现白屏。

• 如果TypeError：Cannot read property xxx的属性是业务自己的变量，业务方自己规避。如图，这是由于ZXGWidgetCardLarge.ts文件中使用startsWith的地方写法问题导致



• 如果TypeError：Cannot read property xxx的属性是系统模块，需要明确当前模块是否支持服务卡片。若明确支持，需要进一步分析

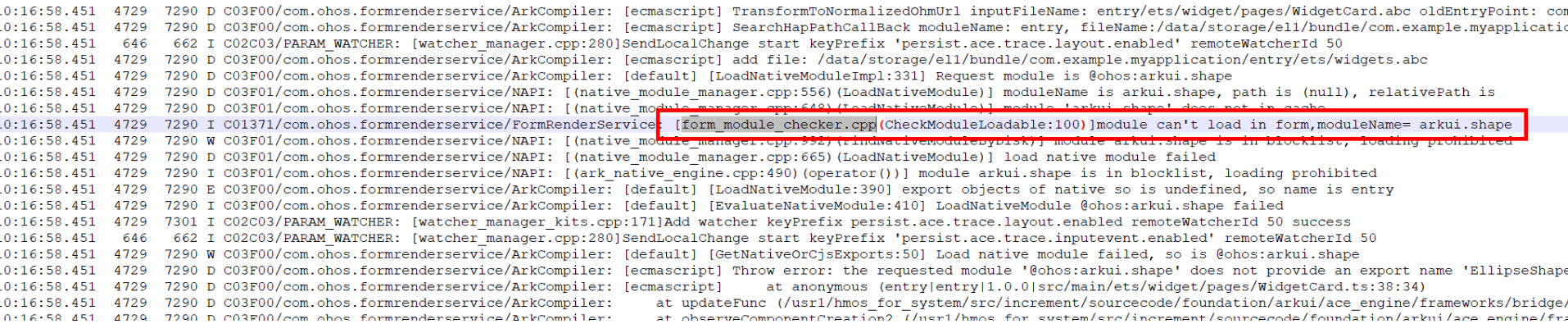

• 当出现关键字module can't load in form ,moduleName=xxx可能是预加载文件变更，与卡片服务白名单未匹配造成。需开发者去掉当前报错模块。



• 当com.ohos.formrenderservice中出现关键日志can't find this page xxx一般是.abc文件打包时出现了问题，需要应用确认hap包里WidgetCard.abc是否存在，位置是否正确。建议Clean project后，重新编译运行



卡片数据更新异常

现象：

卡片首次正常加载，点击卡片，主动更新图片数据时出现异常。

分析：

卡片数据更新流程：Card.ets中触发postCardAction发送message事件，拉起FormExtensionAbility，然后由FormExtensionAbility调用updateForm将数据信息传输到卡片管理服务，经FMS将所有图片整合到imagemap中进行缓存，再由卡片渲染服务取出缓存信息进行组件渲染。这里卡片数据展示异常主要根据具体的实现逻辑结合日志一起分析。

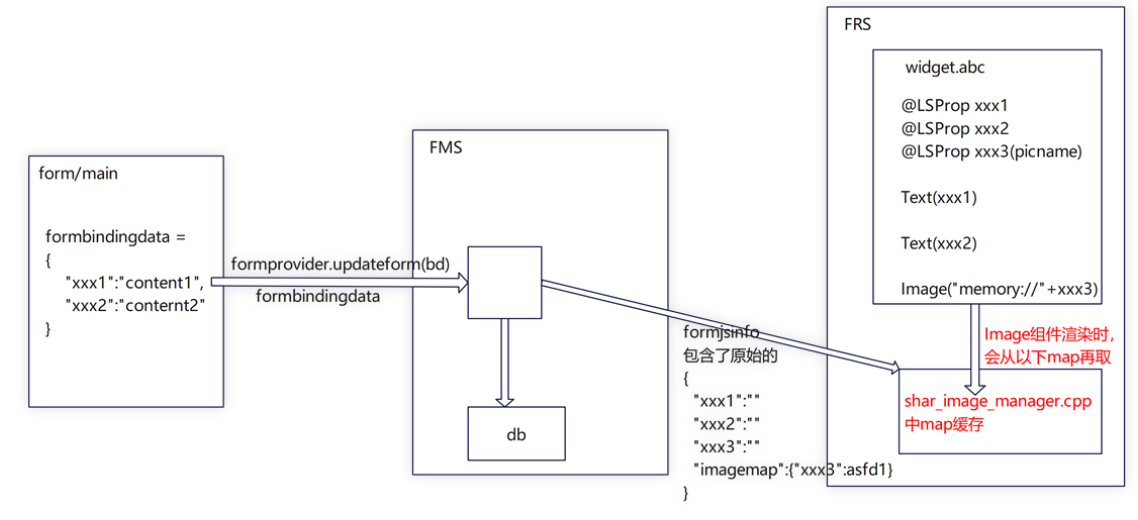

以下是UpdateForm图片和数据传输流程：

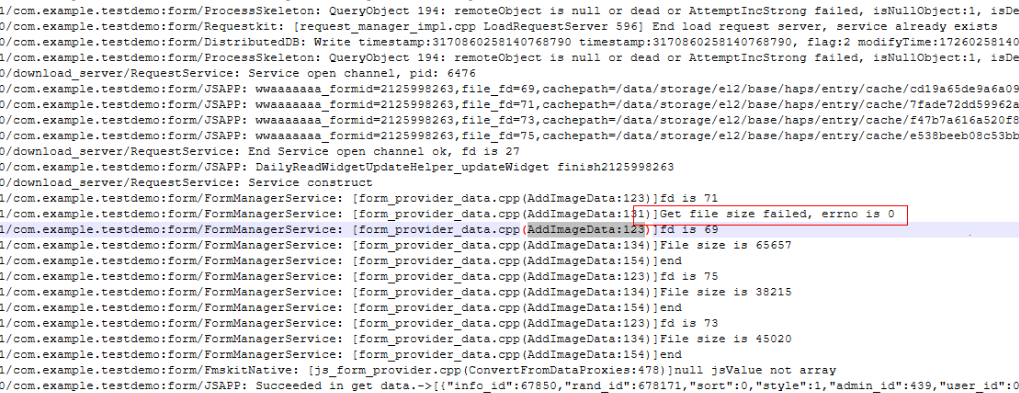

1. 关键日志FormManagerService，如果有Get file size failed, errno is 0这种Error信息说明开发者在updateForm时传的fd有问题，导致更新数据时，图片写入内存失败。



2. 当出现关键日志formJsInfo.imageDataMap.size = xxx，如果xxx与updateform传的图片数量一致，那么fms传给frs的图片信息正常，基本可以判断应用传递给imagemap写入图片数据正常。

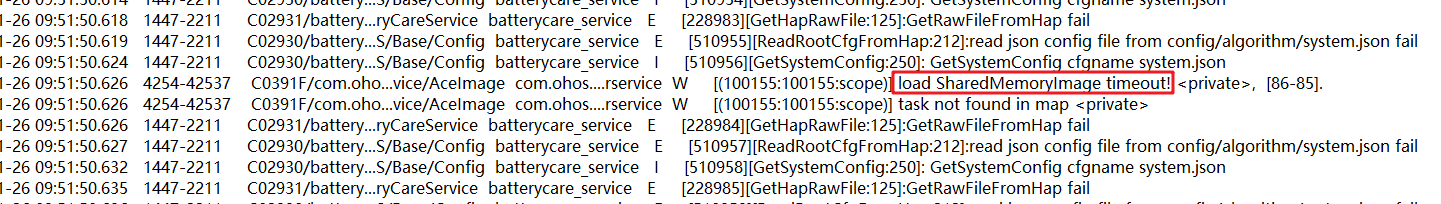

3. 当出现关键日志load SharedMemoryImage timeout!一般是卡片内加载了多个网络图片，并超出了卡片内存限制。为防止图片占用内存太多，当前卡片的规格只保留5张2M以下的图片，其他图片30s后会被clear。



FAQ：

1. 卡片数据存储在本地持久化数据里，依次添加多个卡片，手机重启后，卡片全部变成最新添加的。

   A：手机重启，会重新走一遍AddForm回调，需要确认持久化数据是否为一对多

2. 对于卡片内存的限制，除了控制在内存范围内，还有别的规避方案吗？

   A：使用网络图片会有该限制，开发者可以将图片预置在resource中规避
