HarmonyOS 鸿蒙Next中RelativeContainer约束问题

HarmonyOS 鸿蒙Next中RelativeContainer约束问题

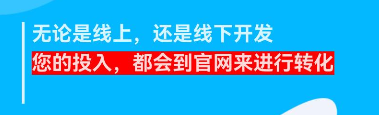

这是 设置 Top 的 效果

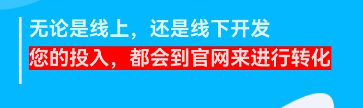

这是 设置 Center 的 效果

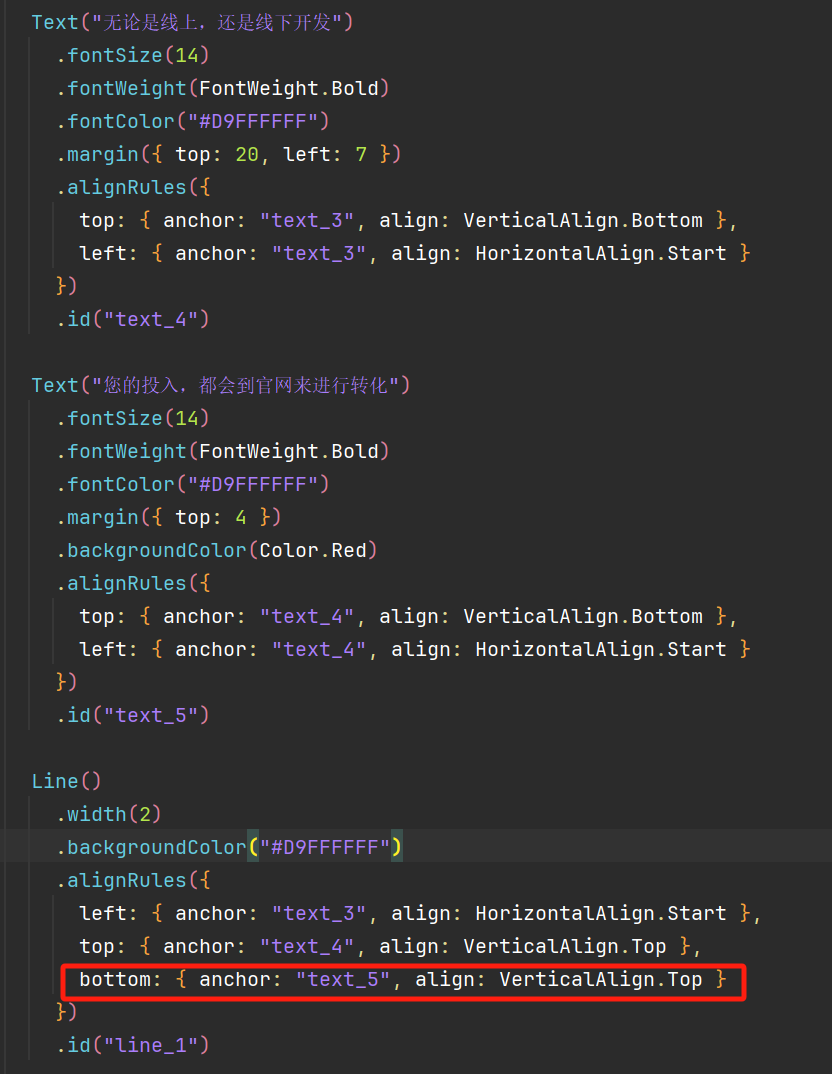

这个不应该是 VerticalAlign.Bottom ？


更多关于HarmonyOS 鸿蒙Next中RelativeContainer约束问题的实战教程也可以访问 https://www.itying.com/category-93-b0.html

3 回复

【背景知识】

RelativeContainer是一种采用相对布局的容器，支持容器内部的子元素设置相对位置关系，对多个子元素进行对齐和排列。子元素可以指定兄弟元素或父容器作为锚点，基于锚点进行相对位置布局。

  • 参考边界：设置当前组件的哪个边界对齐到锚点。
  • 锚点：通过锚点设置当前元素基于哪个元素确定位置。
  • 对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐。
  • 子组件位置偏移：子组件经过相对位置对齐后，可能尚未达到目标位置。开发者可根据需要设置额外偏移（offset）。

【解决方案】

子元素位置大小计算：

  • 从API Version 11开始，子组件自身设置的尺寸优先级高于相对布局规则中的对齐锚点尺寸。因此，若要使子组件与锚点严格对齐，应仅使用alignRules，避免使用组件尺寸设置。
  • 没有使用组件尺寸设置时，先按照水平或垂直方向的锚点和对齐方式计算子组件宽高（包含锚点的margin），再按照对齐方式与锚点content部分（不包含锚点的margin）对齐。

由于相对布局规则中的对齐锚点尺寸包含了锚点的margin，但对齐是与content部分（不包含锚点的margin）对齐，因此可能与预期不符。解决方案有以下几种：

  • 不设置锚点margin，使用设置了尺寸的组件将margin替代。
  • 给子组件设置对应的margin，再设置对应的负值offset。

@Entry @Component struct Index { textOneMarginLeft = 8; textOneMarginTop = 20;

build() { RelativeContainer() { Text(“我是第一个元素”) .fontSize(14) .fontWeight(FontWeight.Bold) .fontColor("#D9FFFFFF") .margin({ top: this.textOneMarginTop, left: this.textOneMarginLeft }) .alignRules({ top: { anchor: “”, align: VerticalAlign.Bottom }, left: { anchor: “”, align: HorizontalAlign.Start } }).id(“text_1”)

  Text("我是第二个元素")
    .fontSize(14)
    .fontWeight(FontWeight.Bold)
    .fontColor("#D9FFFFFF")
    .margin({ top: 4 })
    .backgroundColor(Color.Red)
    .alignRules({
      top: { anchor: "text_1", align: VerticalAlign.Bottom },
      left: { anchor: "text_1", align: HorizontalAlign.Start }
    }).id("text_2")
  Line()
    .width(2)
    .backgroundColor("#D9FFFFFF")
    .alignRules({
      left: { anchor: "", align: HorizontalAlign.Start },
      top: { anchor: "text_1", align: VerticalAlign.Top },
      bottom: { anchor: "text_2", align: VerticalAlign.Bottom }
    })
    .id("line_1")
    // 设置margin和偏移，可使消除锚点margin干扰。或将锚点的textOneMarginTop设置为0亦可。
    // .margin({top: 20}).offset({x:0,y:-20})
}.backgroundColor('#000000')

} }

【常见FAQ】

Q：子元素设置的锚点不存在时以什么作为锚点？ A：父元素RelativeContainer的标识默认为__container__，子元素设置的锚点为空或不存在时以标识为__container__的父元素RelativeContainer为锚点。

Q：RelativeContainer的子元素没有显示？ A：有以下几种可能：

  • 根据约束条件和子组件自身的size属性无法确定子组件的大小，此时，不绘制该子组件。
  • 在同一方向上设置两个或更多锚点时，若这些锚点的位置顺序有误，该子组件将被视为大小为0而不予绘制。
  • 组件间设置锚点时应避免形成依赖循环（组件之间设置链除外），依赖循环将导致子组件缺乏定位基准，最终无法绘制。

更多关于HarmonyOS 鸿蒙Next中RelativeContainer约束问题的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html


在HarmonyOS鸿蒙Next中，RelativeContainer用于实现相对布局，允许子组件通过相对关系进行定位。子组件可以通过align、alignParent等属性设置与其他组件或父容器的相对位置。例如，align(ComponentAlign.TOP, id)可将组件与指定ID的组件顶部对齐。RelativeContainer支持多种约束方式，如alignParentTop、alignParentBottom等，用于与父容器对齐。合理使用这些约束可以实现复杂的布局效果。

从您提供的截图和代码来看，这确实是RelativeContainer布局中VerticalAlign.Bottom的使用问题。在HarmonyOS Next中，RelativeContainer的约束逻辑如下：

  1. 当使用VerticalAlign.Bottom时，子组件的底部会与参考组件的底部对齐。
  2. 从您的截图看，当前效果更像是Center对齐，而不是Bottom。

建议检查以下几点：

  1. 确认text_5组件本身的高度是否正确。
  2. 检查RelativeContainer中其他约束条件是否影响了布局。
  3. 确保没有其他样式覆盖了布局约束。

正确的Bottom对齐应该使两个组件的底部边缘完全对齐。如果问题仍然存在，可以尝试简化布局结构进行测试。
