HarmonyOS鸿蒙Next中如何使用canvas绘制音频的波形图和频谱图

HarmonyOS鸿蒙Next中如何使用canvas绘制音频的波形图和频谱图

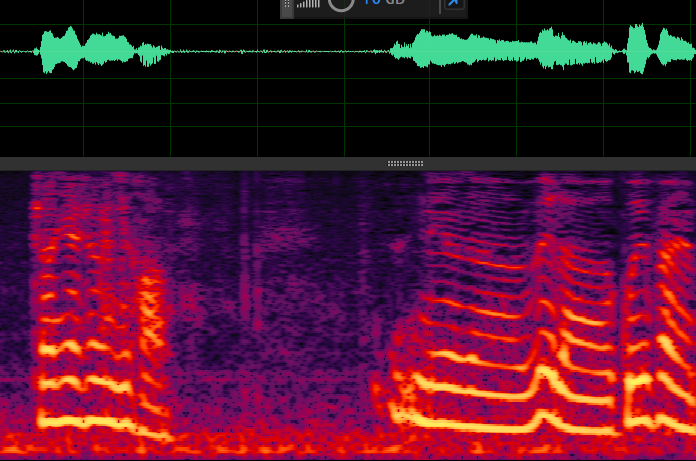

类似下图：



更多关于HarmonyOS鸿蒙Next中如何使用canvas绘制音频的波形图和频谱图的实战教程也可以访问 https://www.itying.com/category-93-b0.html

2 回复

在HarmonyOS Next中使用Canvas绘制音频波形/频谱图：

  1. 获取音频数据：通过AudioRenderer或AudioCapturer获取PCM数据
  2. 波形图绘制：解析PCM样本值，使用CanvasRenderingContext2D的moveTo()和lineTo()方法连接相邻采样点
  3. 频谱图绘制：先对PCM数据做FFT转换（可用hilog模块计算），将频域数据分频段后用fillRect()绘制柱状图
  4. 性能优化：建议使用OffscreenCanvas进行离屏渲染

关键API：CanvasComponent、CanvasRenderingContext2D、AudioRenderer，

更多关于HarmonyOS鸿蒙Next中如何使用canvas绘制音频的波形图和频谱图的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html


在HarmonyOS Next中使用Canvas绘制音频波形图和频谱图，可以通过以下步骤实现：

  1. 获取音频数据：
  • 使用AudioRenderer或AudioCapturerAPI获取PCM音频数据
  • 对于频谱数据，需要使用FFT算法转换时域数据到频域
  1. 创建Canvas绘制环境：
// 创建Canvas组件
Canvas(this.context)
  .width('100%')
  .height(200)
  .onReady(() => {
    // 获取2D渲染上下文
    const ctx = this.context.getContext('2d')
  })
  1. 绘制波形图：
function drawWaveform(ctx, pcmData) {
  ctx.clearRect(0, 0, canvasWidth, canvasHeight)
  ctx.beginPath()

  const step = Math.ceil(pcmData.length / canvasWidth)
  for (let x = 0; x < canvasWidth; x++) {
    const amp = pcmData[x * step] / 128.0 * canvasHeight/2
    ctx.lineTo(x, canvasHeight/2 - amp)
  }

  ctx.stroke()
}
  1. 绘制频谱图：
function drawSpectrum(ctx, fftData) {
  const barWidth = canvasWidth / fftData.length

  for (let i = 0; i < fftData.length; i++) {
    const barHeight = fftData[i] * canvasHeight
    ctx.fillRect(i * barWidth, canvasHeight - barHeight, barWidth, barHeight)
  }
}
  1. 实时更新：
  • 使用requestAnimationFrame实现动画循环
  • 每次音频数据更新后重绘Canvas

注意事项：

  1. 音频数据处理前需要归一化
  2. 对于性能优化，可以考虑使用Web Worker处理FFT计算
  3. 绘制频率需要与音频采样率匹配

完整实现还需要处理音频数据获取、FFT转换等细节，但以上代码提供了核心绘制逻辑框架。
