可可图片编辑 HarmonyOS（4）图片裁剪-canvas

前言

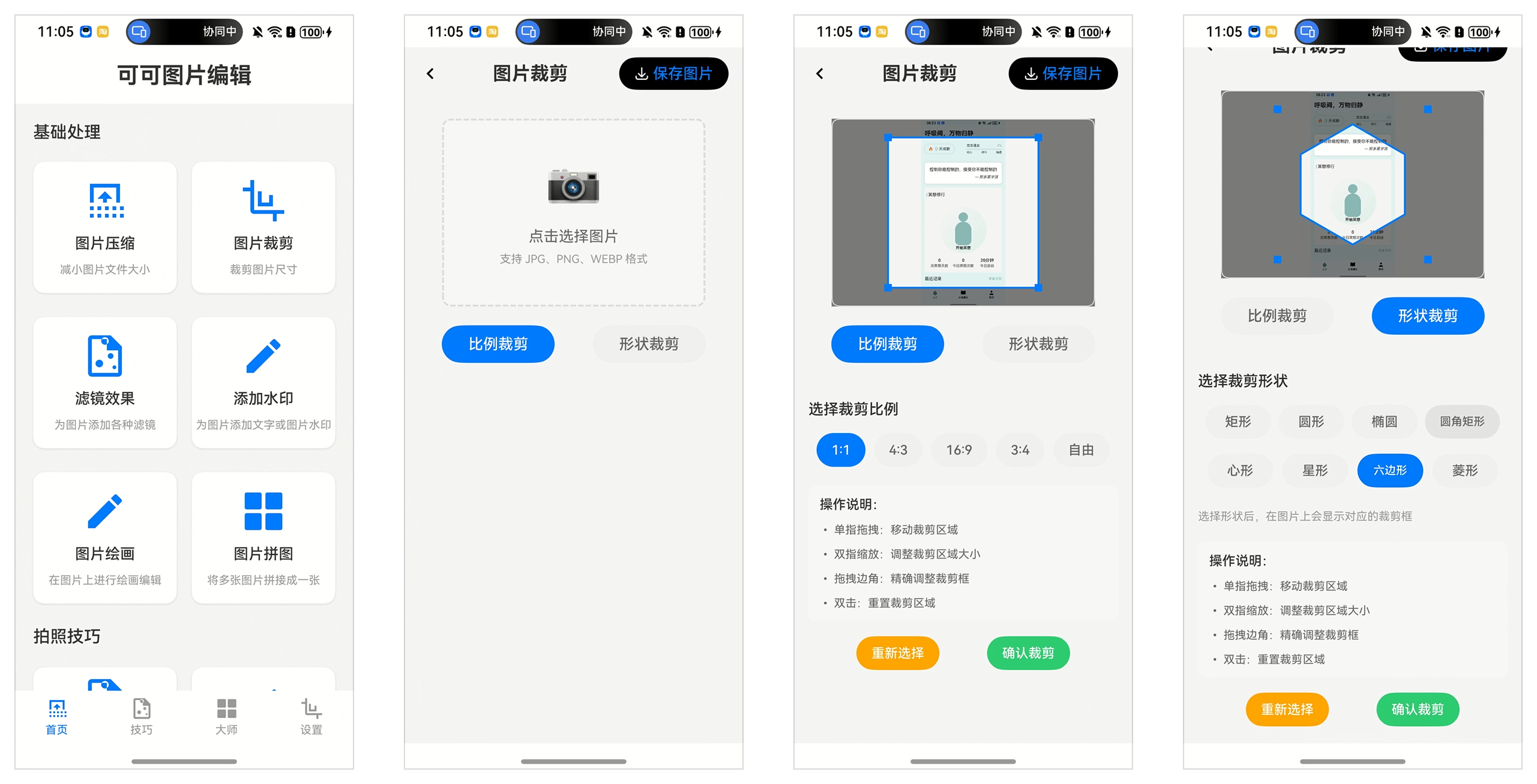

可可图片编辑 实现了图片的裁剪功能，效果如图所示。这里的核心技术是使用了canvas。

Canvas 入门

Canvas提供画布组件，用于自定义绘制图形，开发者使用CanvasRenderingContext2D对象和OffscreenCanvasRenderingContext2D对象在Canvas组件上进行绘制，绘制对象可以是基础形状、文本、图片等，canvas也可以实现对图片到裁剪，并且还可以把canvas上描绘的图形下载保存成图片。本章节主要讲解下canvas的基本使用。

基本使用

canvas 的基本使用分为 4 步：

1. 设置是否抗锯齿抗锯齿（Anti - aliasing）是一种在数字图形处理中使用的技术，主要用于减少图像中因为像素有限而产生的锯齿状边缘的现象
2. 创建画布上下文
3. 渲染画布组件
4. 在画布上描绘图案

@Entry
@Component
struct Index {
  // 1 用来配置CanvasRenderingContext2D对象的参数，包括是否开启抗锯齿，true表明开启抗锯齿。
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  // 2 用来创建CanvasRenderingContext2D对象，通过在canvas中调用CanvasRenderingContext2D对象来绘制。
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
      // 3 在canvas中调用CanvasRenderingContext2D对象。
    Column(){
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#F5DC62')
        .onReady(() => {
          // 4 可以在这里绘制内容。
          this.context.strokeRect(50, 50, 200, 150);
        })
    }
    .width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

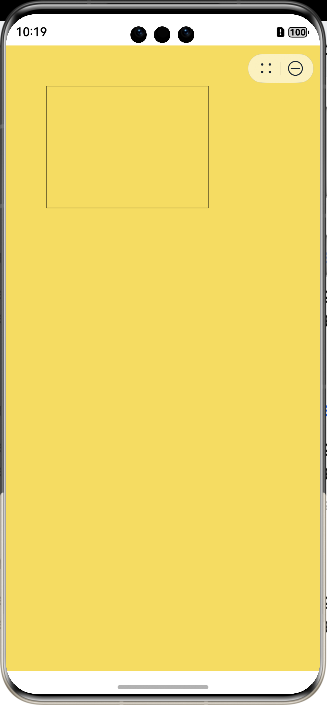

1. 效果

canvas 常见用法

canvas 的核心思想是将想要的图形如，直线、圆圈、矩形等图形描绘到画布上。如果想要呈现出比较酷炫的效果，做法是：

1. 描绘图形
2. 擦除画布
3. 计算数值-重新描绘图形
4. 擦除画布
5. 。。。

通过以上过程实现动画效果

canvas 的坐标系

在 canvas 中画图形都是基于坐标系来进行的。 左上角为起点。

描绘图形

canvas 中内置的常见的描绘图形的方法有以下：

1. 直线
2. 矩形
3. 弧形
4. 文本
5. 图像
6. …

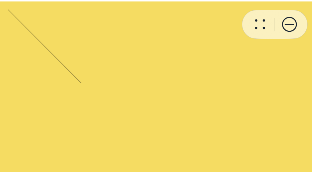

直线

描绘直线可以使用：

1. 定起点 moveTo
2. 定终点 lineTo
3. 开始描绘 stroke

this.context.moveTo(10, 10);
this.context.lineTo(100, 100);
this.context.stroke();

矩形

可以使用直线lineTo自己画成一个矩形。也可以直接使用 strokeRect直接生成矩形

lineTo 画矩形

this.context.moveTo(10, 10);
this.context.lineTo(300, 10);
this.context.lineTo(300, 300);
this.context.lineTo(10, 300);
//   自动闭环
this.context.closePath();
//   开始描述 将路径的当前点移回到路径的起点，当前点到起点间画一条直线
this.context.stroke();

strokeRect 画矩形

// this.context.strokeRect(x, y, 宽度, 高度);
this.context.strokeRect(50, 50, 200, 150);

弧形

弧形可以使用 arc 和 arcTo 来描绘

arc

arc(x: number, y: number, radius: number, startAngle: number, endAngle: number, counterclockwise?: boolean)

这里需要注意的是 arc 使用的单位是弧度不是角度

一圈 = 360角度 =  2 * Math.PI
半圈 = 180角度 =  Math.PI ≈ 3.14

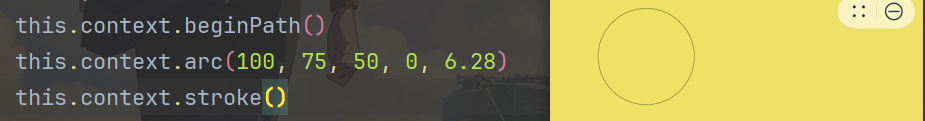

观察以下效果

100,75 是圆心坐标

50 是半径

0 是开始的弧度

6.28 ≈ 2 * Math.PI = 一圈

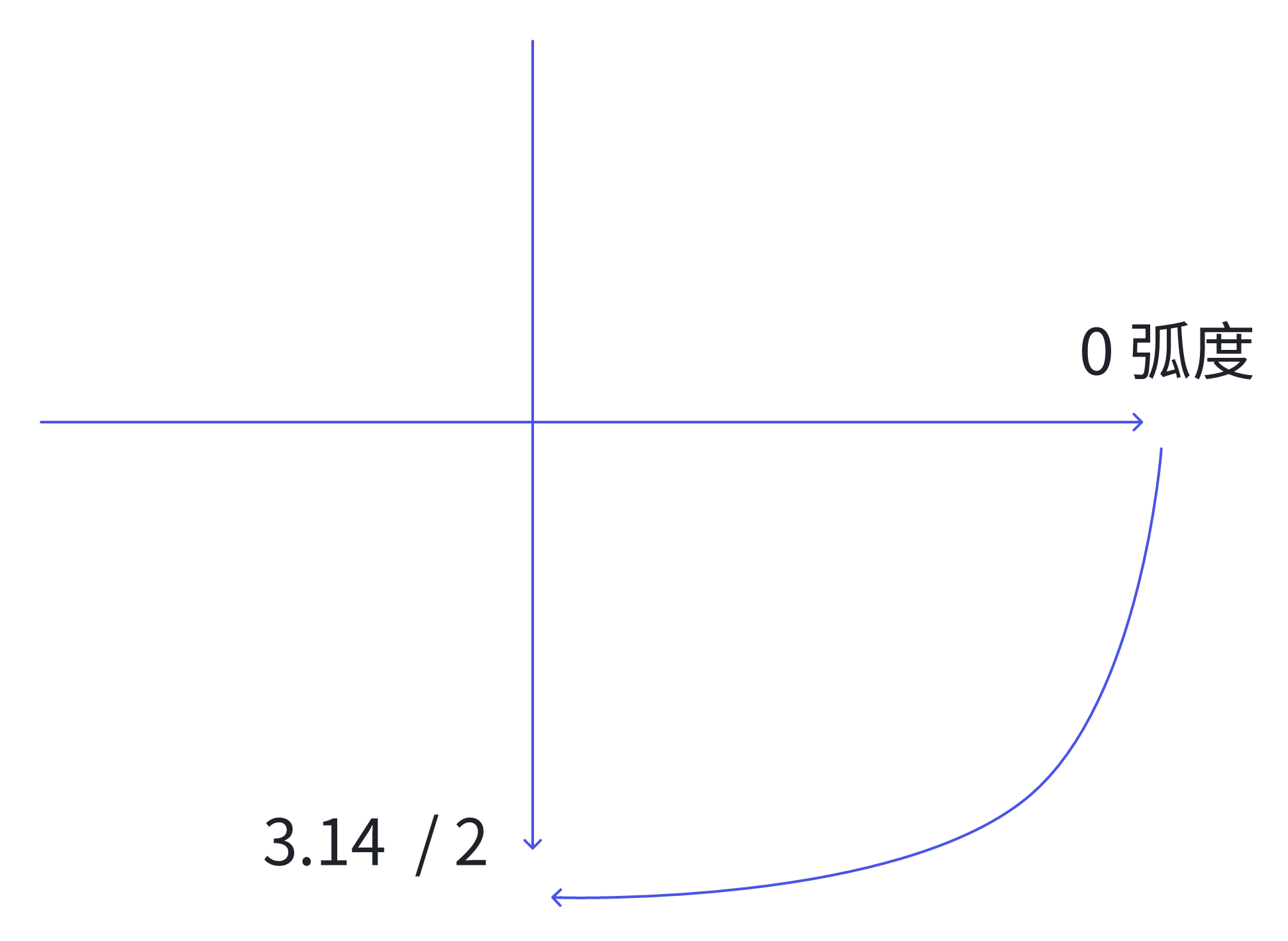

arc 是从正右方向开始旋转的。

this.context.beginPath();
this.context.arc(100, 75, 50, 0, 3.14 / 2);
this.context.stroke();

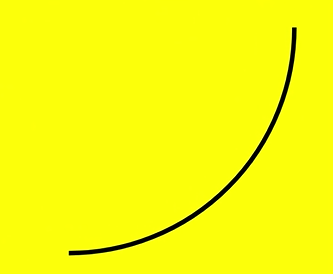

arcTo

arcTo(x1: number, y1: number, x2: number, y2: number, radius: number)

this.context.beginPath();
this.context.strokeStyle = "#000000";
this.context.lineWidth = 3;
this.context.moveTo(360, 20);
this.context.arcTo(360, 170, 110, 170, 150);
this.context.stroke();

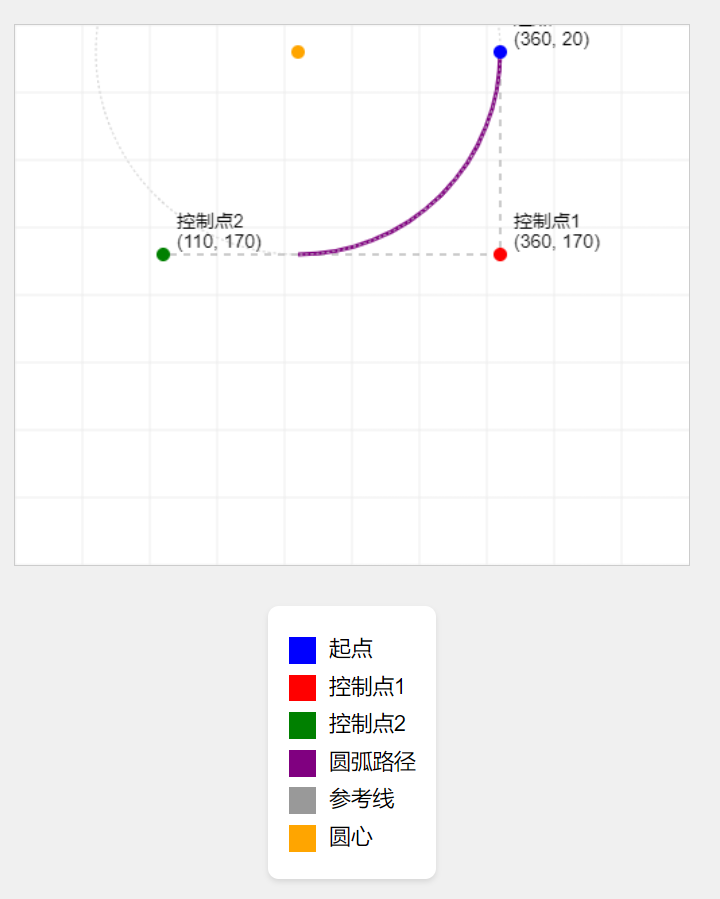

辅助理解

想象一下，我们有一个起点（即当前路径的最后一个点），然后有三个更多的点：两个控制点 (x1, y1) 和 (x2, y2)，以及由 radius

定义的一个圆心。arcTo 会创建一条从起点到第二个控制点 (x2, y2) 的圆弧，这条圆弧是位于以 radius 为半径的圆周上的一部

分。该圆弧会在起点和第一个控制点 (x1, y1) 之间形成一个切线，并且也会在第二个控制点 (x2, y2) 和圆弧的终点之间形成一个切线。

文本

1. strokeText表示描边的图形
2. fillText 表示填充的图形，还有其他fill，fillRect等也表示填充。

strokeText

  this.context.font = '55px sans-serif'
  this.context.strokeText("Hello World!", 20, 60)

fillText

this.context.font = '55px sans-serif'
this.context.fillText("Hello World!", 20, 60)

图像

drawImage可以把图像描绘到画布上，很多的在线图形合成效果都可以利用该功能实现

drawImage(image: ImageBitmap | PixelMap, dx: number, dy: number): void

drawImage(image: ImageBitmap | PixelMap, dx: number, dy: number, dw: number, dh: number): void

drawImage(image: ImageBitmap | PixelMap, sx: number, sy: number, sw: number, sh: number, dx: number, dy: number, dw: number, dh: number): void

@Entry
@Component
struct Index {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)
  private img: ImageBitmap = new ImageBitmap("/images/example.jpg")

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() => {
          this.context.drawImage(this.img, 0, 0)
          this.context.drawImage(this.img, 0, 150, 300, 100)
          this.context.drawImage(this.img, 0, 0, 500, 500, 0, 300, 400, 200)
        })
    }
    .width('100%')
    .height('100%')
  }
}

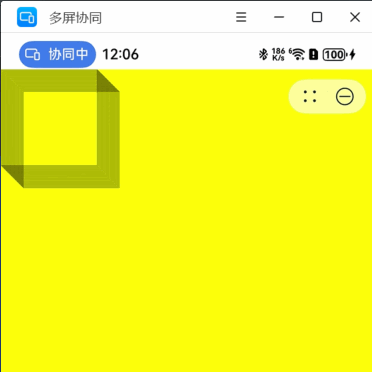

canvas 浅尝动态效果 1

const width = px2vp(display.getDefaultDisplaySync().availableWidth) * 0.9;
const height = width;
let x = 0;
let y = 0;
setInterval(() => {
  this.context.strokeRect(x, y, 100, 100);
  x++;
  y++;
}, 20);

canvas 浅尝动态效果 2

const width = px2vp(display.getDefaultDisplaySync().availableWidth) * 0.9;
const height = width;
let x = 0;
let y = 0;
setInterval(() => {
  // 清理画布
  this.context.strokeRect(x, y, 100, 100);
  x++;
  y++;
},
