HarmonyOS 鸿蒙Next中有关RelativeContainer布局的疑惑？

HarmonyOS 鸿蒙Next中有关RelativeContainer布局的疑惑？ 问题一：

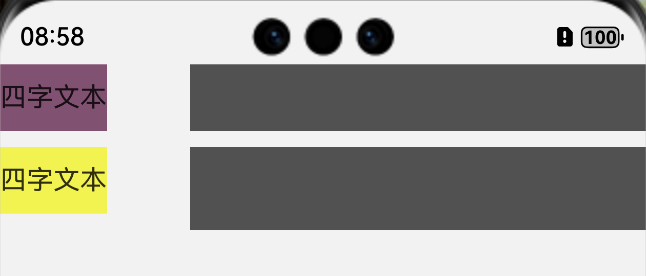

如下代码是使用相对布局实现的效果：问题就在我给text_id_1设置顶部外边距为10个单位，而且row_id_1的顶部是约束和text_id_1的顶部对齐的，底部也是和text_id_1的底部对齐的，为啥实际展示出来的row_id_1高度要比正常的高出来10个单位呢？

我能想到的解决办法就是给row_id_1设置margin({ bottom: 10 })，或者是不给text_id_1设置顶部外边距，直接在两行文本中间加一个Blank()，做为一个边距；但是我还是搞不明白，为啥我单独只给text_id_1设置顶部外边距为10个单位时row_id_1展示有问题？

@Entry
@Component
struct TestPage {
  build() {
    RelativeContainer() {
      Text('四字文本')
        .height(40)
        .fontSize(16)
        .backgroundColor('#857')
        .id('text_id')
        .alignRules(AlignText)
      Row() {

      }.id('row_id').alignRules(AlignRow).backgroundColor('#555').margin({ left: 50 })


      Text('四字文本')
        .height(40)
        .fontSize(16)
        .backgroundColor('#ff5')
        .id('text_id_1')
        .alignRules(AlignText1)
        .margin({ top: 10 })
      Row() {

      }.id('row_id_1').alignRules(AlignRow1).backgroundColor('#555')
    }
  }
}

let AlignText: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRow: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id', 'align': VerticalAlign.Top },
  'bottom': { 'anchor': "text_id", 'align': VerticalAlign.Bottom },
  'left': { 'anchor': 'text_id', 'align': HorizontalAlign.End },
  'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}

let AlignText1: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id', 'align': VerticalAlign.Bottom },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}

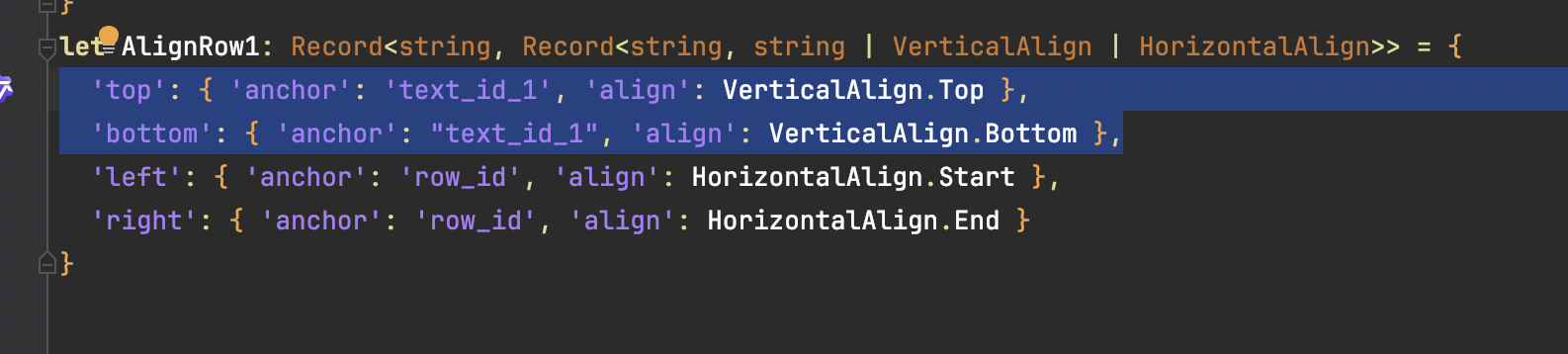

let AlignRow1: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id_1', 'align': VerticalAlign.Top },
  'bottom': { 'anchor': "text_id_1", 'align': VerticalAlign.Bottom },
  'left': { 'anchor': 'row_id', 'align': HorizontalAlign.Start },
  'right': { 'anchor': 'row_id', 'align': HorizontalAlign.End }
}

问题二：

我想给RelativeContainer中的布局，单独抽出来弄成两个组件，有办法实现吗？

在开发中使用RelativeContainer布局，如果不把里面的组件抽出来的话，代码看起来很乱，也不好梳理。

代码如下，但是Comp2()中的row_id_1没有展示出来，是因为row_id_1的布局约束没有找到row_id组件吗？

@Entry
@Component
struct TestPage {
  build() {
    RelativeContainer() {
      Comp1()
      Comp2()
    }
  }
}


@Component
struct Comp1 {
  build() {
    RelativeContainer() {
      Text('四字文本')
        .height(40)
        .fontSize(16)
        .backgroundColor('#857')
        .id('text_id')
        .alignRules(AlignText)
      Row() {

      }.id('row_id').alignRules(AlignRow).backgroundColor('#555').margin({ left: 50 })

    }.height(40).id('rel1').alignRules(AlignText)
  }
}

@Component
struct Comp2 {
  build() {
    RelativeContainer() {
      Text('四字文本')
        .height(40)
        .fontSize(16)
        .backgroundColor('#ff5')
        .id('text_id_1')
        .alignRules(AlignText1)
      Row() {

      }.id('row_id_1').alignRules(AlignRow1).backgroundColor('#555')
    }.height(40).id('rel2').alignRules(AlignRel)
  }
}


let AlignText: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRow: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id', 'align': VerticalAlign.Top },
  'bottom': { 'anchor': "text_id", 'align': VerticalAlign.Bottom },
  'left': { 'anchor': 'text_id', 'align': HorizontalAlign.End },
  'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}
let AlignText1: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id', 'align': VerticalAlign.Bottom },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRel: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'rel1', 'align': VerticalAlign.Bottom },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRow1: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id_1', 'align': VerticalAlign.Top },
  'bottom': { 'anchor': "text_id_1", 'align': VerticalAlign.Bottom },
  'left': { 'anchor': 'row_id', 'align': HorizontalAlign.Start },
  'right': { 'anchor': 'row_id', 'align': HorizontalAlign.End }
}

更多关于HarmonyOS 鸿蒙Next中有关RelativeContainer布局的疑惑？的实战教程也可以访问 https://www.itying.com/category-93-b0.html

yuanlaile 1楼

问题一：

RelativeContainer中的组件尺寸由对齐规则和内容共同决定，父容器会将被依赖组件的margin值纳入布局计算。

在RelativeContainer中建议优先使用offset参数处理间距，避免在依赖链中的组件上设置margin

问题二：

代码中，Comp2()中的row_id_1没有展示出来，是因为row_id_1的布局约束没有找到row_id组件吗？

是的，

锚点要和组件处于同一个父组件。您可以这么修改下代码：

@Entry
@Component
struct Index {
  build() {
    RelativeContainer() {
      Comp1()
      Comp2()
    }
  }
}

@Component
struct Comp1 {
  build() {
    RelativeContainer() {
      Text('四字文本')
        .height(40)
        .fontSize(16)
        .backgroundColor('#857')
        .id('text_id')
        .alignRules(AlignText)
      Row() {

      }.id('row_id').alignRules(AlignRow).backgroundColor('#555').margin({ left: 50 })

    }.height(40).id('rel1').alignRules(AlignText)
  }
}

@Component
struct Comp2 {
  build() {
    RelativeContainer() {
      Text('四字文本')
        .height(40)
        .fontSize(16)
        .backgroundColor('#ff5')
        .id('text_id_1')
        .alignRules(AlignText1)
      Row() {

      }.id('row_id_1').alignRules(AlignRow1).backgroundColor('#555').margin({left:50})
    }.height(40).id('rel2').alignRules(AlignRel)
  }
}

let AlignText: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRow: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id', 'align': VerticalAlign.Top },
  'bottom': { 'anchor': "text_id", 'align': VerticalAlign.Bottom },
  'left': { 'anchor': 'text_id', 'align': HorizontalAlign.End },
  'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}
let AlignText1: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id', 'align': VerticalAlign.Bottom },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRel: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'rel1', 'align': VerticalAlign.Bottom },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRow1: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {
  'top': { 'anchor': 'text_id_1', 'align': VerticalAlign.Top },
  'bottom': { 'anchor': "text_id_1", 'align': VerticalAlign.Bottom },
  'left': { 'anchor': 'text_id_1', 'align': HorizontalAlign.End },
  'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}

更多关于HarmonyOS 鸿蒙Next中有关RelativeContainer布局的疑惑？的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html

bupafengyu 2楼

边界基准统一性：RelativeContainer的alignRules以组件原始边界为基准，外边距会改变组件实际位置但不会影响对齐参考点
尺寸冲突规避：当上下边界同时约束时，避免在被约束组件上设置影响尺寸的外边距
动态适配建议：对于需要动态调整间距的场景，建议使用Blank组件而非外边距来实现隔离效果

sinazl 3楼

第一个问题margin不会影响你这个对齐，你要设置padding。

第二个问题，每个组件需要对齐参考的组件都不一样，不是很好抽取，如果我来写的话，我会封装多个函数，

用函数名称描述出跟谁对齐，简单demo如下：

@Entry
@Component
struct TestPage {
  build() {
    RelativeContainer() {
      Text('文本')
        .height(40)
        .fontSize(16)
        .backgroundColor('#ff5')
        .id('text_id')
        .alignRules(leftLeft('__container__'))
        .margin({ top: 10 })
      Row() {

      }
      .id('row_id_1')
      .width(200)
      .aspectRatio(1)
      .alignRules(leftRight('text_id'))
      .backgroundColor('#555')
    }
  }
}
//左边对齐目标左边
function leftLeft(id:string):Record<string, Record<string, string | VerticalAlign | HorizontalAlign>>{
  return {'left': { 'anchor': id, 'align': HorizontalAlign.Start }}
}
//左边对齐目标右边
function leftRight(id:string):Record<string, Record<string, string | VerticalAlign | HorizontalAlign>>{
  return {'left': { 'anchor': id, 'align': HorizontalAlign.End }}
}

ionicwang 4楼

RelativeContainer是鸿蒙Next中的动态布局容器，通过相对定位规则管理子组件位置。使用锚点设置组件间相对关系，支持leftOf、rightOf、above、below等九种定位方式。布局规则基于容器内组件相互约束实现，无需依赖父容器边缘。通过ID引用关联组件，可使用alignRules属性定义位置关系。该布局适应不同屏幕尺寸，自动处理组件重叠情况。

songsunli 5楼

问题一解答：
在 RelativeContainer 中，row_id_1 的顶部和底部约束基于 text_id_1 的边界，而 text_id_1 设置了 margin({ top: 10 })。外边距会影响组件在容器中的定位和布局计算，但不会改变其自身的布局边界（如 top 和 bottom 的约束锚点）。因此：

text_id_1 的实际布局范围包含了其外边距，导致其顶部向下偏移了 10 单位。
row_id_1 的 top 和 bottom 约束仍对齐到 text_id_1 的内容边界（未包含外边距），但整体布局因 text_id_1 的外边距而被撑高，最终 row_id_1 高度表现为额外增加了 10 单位。

解决方案：
若需精确控制间距，建议避免在相对布局的锚点组件上使用 margin，改用 Blank() 或调整容器内组件的约束关系。

问题二解答：
RelativeContainer 的布局依赖组件间的 ID 引用 和 同一容器层级。将组件拆分为多个 @Component 后，每个子组件内的 RelativeContainer 会创建独立的布局上下文，导致：

Comp2 中的 row_id_1 无法找到 Comp1 中的 row_id（因 ID 作用域隔离）。
跨组件的锚点引用（如 anchor: 'row_id'）失效，从而布局不生效。

解决方案：
若需拆分布局，应保持所有组件在 同一 RelativeContainer 内，通过结构化代码（如提取子布局到函数或使用 @Builder）实现模块化，而非拆分为独立组件。例如：

@Builder
function Comp1() {
  Text('四字文本').id('text_id').alignRules(AlignText)
  // ...
}

此方式可维护 ID 引用和布局约束的完整性。
