HarmonyOS 鸿蒙Next中桥接C语言使用Modbus控制的问题桥接c/cpp 这个文件和原理不太懂能不能详细说一下
比如我要往对应192.168.1.200 里面 M7000 寄存器写一个 1或者0
根据之前的案例看不太懂跑不通
问题1每个文件以及里面的调用逻辑太复杂看不懂

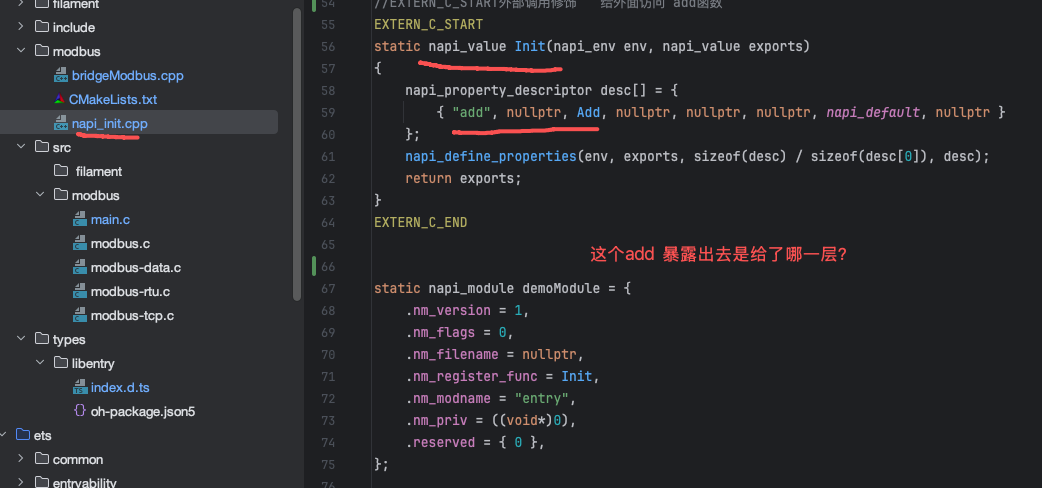

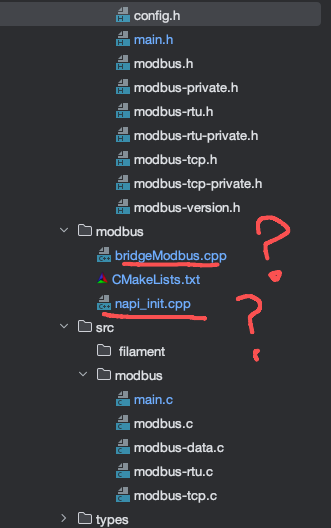

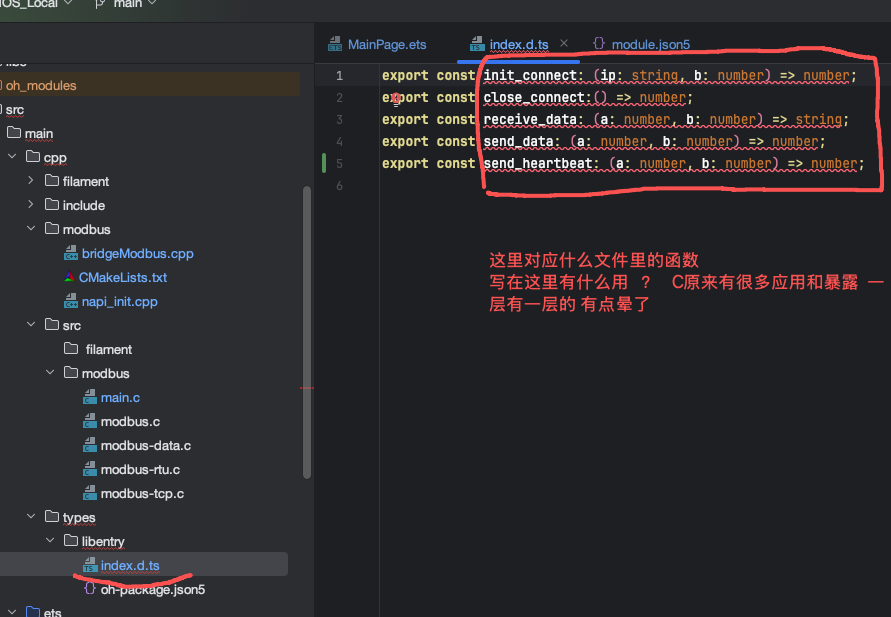

这里文件调用顺序是什么？ index.d.ts->brdgeModbus.app->napi_init.cpp 吗？？

上传了CPP压缩包（不知道为什么zip不能上传，改成zip解压）

以下是调用代码

onPageShow(): void {
//开启一个显示时间的定时器
//每次页面显示时候开启定时器，参数1是调用更新时间的函数，1000是1000毫秒，后面还需要onPageHide配合实现页面不显示就不用定时器更新时间节省资源
clearInterval(this.timeID) //启动的时候先清一次
this.timeID = setInterval(() => {
  this.updateTimeDate()
  getContext().eventHub.emit('传连接状态')//每一秒钟发送一个检测有没有连接的更新请求
}, 1000) //setInterval 整体拿到的是一个timeid，下面要用

// 心跳包定时器（每5秒发送一次心跳）
setInterval(() => {
  // 发送心跳包到M7000寄存器
  try {
    this.sendHeartbeat()
  } catch (error) {
    console.error('心跳包定时器执行异常:', error);
  }
}, 5000)

//连接图标
//注册了一个监听事件,来了'传ip和port参数值'这个消息就执行后面的函数
getContext().eventHub.on('传ip和port参数值', (velue:object) => {
  this.ip = velue['ip'];
  this.port = velue['port']  //把高级设置里面的ip和port 传过来
  try {
    this.status = testNapi.init_connect(this.ip,Number(this.port))  //modbus初始化
    console.info('监听到了传ip和port参数值',velue['ip'],velue['port'])
  } catch (error) {
    console.error('初始化连接时发生异常:', error);
    this.status = -1;
  }
})

try {
  this.status= testNapi.init_connect(this.ip,Number(this.port))  //状态
} catch (error) {
  console.error('初始化连接时发生异常:', error);
  this.status = -1;
}


// let  status = testNapi.init_connect(this.ip,Number(this.port))  //modbus初始化

// testNapi.init_connect(this.ip,Number(this.port)) 调用文件顺序：
// ETS层调用 (入口)
// 文件: /Users/MD/DevEcoStudioProjects/BendOS_Local/entry/src/main/ets/pages/MainPage.ets
// 代码: import testNapi from 'libentry.so'
// 调用: testNapi.init_connect(this.ip,Number(this.port))
// Node-API桥接层
// 文件: /Users/MD/DevEcoStudioProjects/BendOS_Local/entry/src/main/cpp/modbus/bridgeModbus.cpp
// 函数: init_connect (N-API包装函数)
// 当前实现: 临时返回成功(1)，未实际调用底层函数
// 头文件声明
// 文件: /Users/MD/DevEcoStudioProjects/BendOS_Local/entry/src/main/cpp/include/modbus/main.h
// 声明: int modbusInitConnect(const char* ip,int port);
// 实际实现层
// 文件: /Users/MD/DevEcoStudioProjects/BendOS_Local/entry/src/main/cpp/src/modbus/main.c
// 函数: modbusInitConnect (实际的Modbus连接实现)
// 功能: 创建Modbus TCP连接，设置参数，连接设备等
// 类型定义
// 文件: /Users/MD/DevEcoStudioProjects/BendOS_Local/entry/src/main/cpp/types/libentry/index.d.ts
// 定义: export const init_connect: (ip: string, b: number) => number;
// 构建配置
// 文件: /Users/MD/DevEcoStudioProjects/BendOS_Local/entry/src/main/cpp/modbus/CMakeLists.txt
// 配置: 定义如何编译链接生成libentry.so
// 注意: bridgeModbus.cpp中的init_connect函数是临时实现，直接返回成功(1)，并未实际调用test_main.c中的modbusInitConnect函数。如果需要实际的Modbus连接功能，需要修改bridgeModbus.cpp中的init_connect函数来调用modbusInitConnect。


//注册了一个监听事件,来了'传连接状态'这个消息就执行后面的函数
getContext().eventHub.on('传连接状态', () => {
  console.info('监听到了传连接状态')
  try {
    // 简化连接检查逻辑
    // 只有在当前未连接时才尝试重新连接
    if (!this.rightTopIconList[0].isSelect) {
      this.status = testNapi.init_connect(this.ip,Number(this.port))  //modbus初始化
      if(this.status===1){
        this.rightTopIconList[0].isSelect =  true;  //已连接就更新这个rightTopIconList[0]的 状态 isSelect是 @Trace修饰的
        console.info(`modbus已连接`, `ip:${this.ip}`, `port:${this.port}`);
      }else {
        this.rightTopIconList[0].isSelect =  false;
        console.error(`'modbus未连接，需要重新连接`, `status:${this.status}`, `ip:${this.ip}`, `port:${this.port}`);
      }
    } else {
      console.info('当前已连接，跳过重复连接检查')
    }
  } catch (error) {
    console.error('连接状态检查时发生异常:', error);
    // 发生异常，标记为未连接
    this.rightTopIconList[0].isSelect = false;
  }
})

}

// 发送心跳包到M7000寄存器

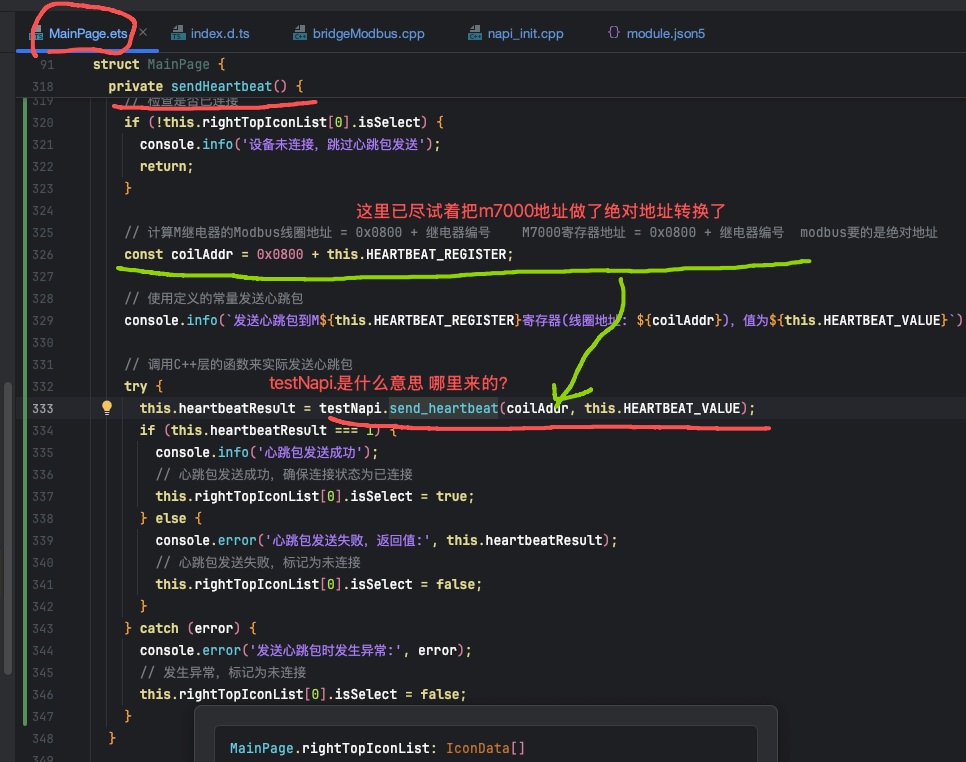

private sendHeartbeat() {
// 检查是否已连接
if (!this.rightTopIconList[0].isSelect) {
  console.info('设备未连接，跳过心跳包发送');
  return;
}

// 计算M继电器的Modbus线圈地址 = 0x0800 + 继电器编号    M7000寄存器地址 = 0x0800 + 继电器编号  modbus要的是绝对地址
const coilAddr = 0x0800 + this.HEARTBEAT_REGISTER;

// 使用定义的常量发送心跳包
console.info(`发送心跳包到M${this.HEARTBEAT_REGISTER}寄存器(线圈地址: ${coilAddr})，值为${this.HEARTBEAT_VALUE}`)

// 调用C++层的函数来实际发送心跳包
try {
  this.heartbeatResult = testNapi.send_heartbeat(coilAddr, this.HEARTBEAT_VALUE);
  if (this.heartbeatResult === 1) {
    console.info('心跳包发送成功');
    // 心跳包发送成功，确保连接状态为已连接
    this.rightTopIconList[0].isSelect = true;
  } else {
    console.error('心跳包发送失败，返回值:', this.heartbeatResult);
    // 心跳包发送失败，标记为未连接
    this.rightTopIconList[0].isSelect = false;
  }
} catch (error) {
  console.error('发送心跳包时发生异常:', error);
  // 发生异常，标记为未连接
  this.rightTopIconList[0].isSelect = false;
}
}

最终效果是没有反应如果可以可以试一下在两个电脑上一个客户端一个服务端试一下

更多关于HarmonyOS 鸿蒙Next中桥接C语言使用Modbus控制的问题的实战教程也可以访问 https://www.itying.com/category-93-b0.html

songsunli 1楼

开发者您好，可以采取以下方式解决：

【解决方案】 HarmonyOS创建的Native工程目录结构参考文档C++工程目录结构。

根据您的问题回答如下：

ArkTS调用Native顺序：ArkTS层（so导入以及调用）->index.d.ts（头文件）->napi_init.cpp（接口暴露）->具体的功能实现函数；
napi_init.cpp文件内的函数暴露出去给到index.d.ts文件；
ArkTS侧调用Native侧的函数：

Native工程编译运行时，Native侧代码最终会以so的形式被ArkTS侧调用，ArkTS侧的导入形式如下：

import ${抽象名} from '${so名}'

具体NAPI相关使用可以参考NDK开发导读和使用Node-API实现跨语言交互开发流程。

更多关于HarmonyOS 鸿蒙Next中桥接C语言使用Modbus控制的问题的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html

itying888 2楼

代码参考

// 定义类型接口
interface IpPortConfig {
  ip: string
  port: number
}

// 假设这是你的页面类
class MainPage {
  // 状态变量
  private ip: string = '192.168.1.100'  // 默认IP
  private port: number = 502  // 默认端口
  private status: number = -1
  @Trace private rightTopIconList: Array<any> = [{ isSelect: false }]

  // 定时器ID
  private timeID: number = -1
  private heartbeatTimerID: number = -1

  // 心跳包相关常量
  private readonly HEARTBEAT_REGISTER: number = 7000
  private readonly HEARTBEAT_VALUE: number = 1
  private heartbeatResult: number = -1

  // 事件处理器绑定（箭头函数保持this上下文）
  private handleIpPortUpdate = (value: IpPortConfig): void => {
    console.info('收到IP和Port更新:', value.ip, value.port)

    this.ip = value.ip
    this.port = value.port

    try {
      // 断开旧连接（如果有相关API）
      // testNapi.disconnect()

      // 使用新的IP和Port初始化连接
      this.status = testNapi.init_connect(this.ip, Number(this.port))

      if (this.status === 1) {
        this.rightTopIconList[0].isSelect = true
        console.info('使用新配置连接成功', `ip:${this.ip}`, `port:${this.port}`)
      } else {
        this.rightTopIconList[0].isSelect = false
        console.error('使用新配置连接失败', `status:${this.status}`)
      }
    } catch (error) {
      console.error('初始化连接时发生异常:', error)
      this.status = -1
      this.rightTopIconList[0].isSelect = false
    }
  }

  /**
   * 组件即将出现 - 生命周期函数
   * 只在组件创建时调用一次，适合注册事件监听器
   */
  aboutToAppear(): void {
    console.info('MainPage aboutToAppear - 注册事件监听器')
    this.registerEventListeners()

    // 初始连接
    try {
      this.status = testNapi.init_connect(this.ip, Number(this.port))
      this.rightTopIconList[0].isSelect = this.status === 1
      console.info('初始连接状态:', this.status)
    } catch (error) {
      console.error('初始连接异常:', error)
      this.status = -1
      this.rightTopIconList[0].isSelect = false
    }
  }

  /**
   * 组件即将消失 - 生命周期函数
   * 清理资源，移除事件监听器
   */
  aboutToDisappear(): void {
    console.info('MainPage aboutToDisappear - 清理资源')
    this.clearAllTimers()
    this.unregisterEventListeners()

    // 断开连接（如果有相关API）
    try {
      // testNapi.disconnect()
    } catch (error) {
      console.error('断开连接异常:', error)
    }
  }

  /**
   * 页面显示时调用
   * 适合启动定时器和刷新UI
   */
  onPageShow(): void {
    console.info('MainPage onPageShow - 启动定时器')

    // 清除所有旧的定时器（防止重复）
    this.clearAllTimers()

    // 启动时间更新定时器（每1秒）
    this.timeID = setInterval(() => {
      try {
        this.updateTimeDate()
      } catch (error) {
        console.error('更新时间异常:', error)
      }
    }, 1000)

    // 启动心跳定时器（每5秒）
    // 心跳包同时负责：1.保持连接活跃 2.检测连接状态 3.断线重连
    this.heartbeatTimerID = setInterval(() => {
      try {
        this.sendHeartbeat()
      } catch (error) {
        console.error('心跳定时器执行异常:', error)
        // 发生异常，标记为未连接
        this.rightTopIconList[0].isSelect = false
      }
    }, 5000)

    // 页面显示时立即发送一次心跳，快速检查连接状态
    try {
      this.sendHeartbeat()
    } catch (error) {
      console.error('立即心跳检查异常:', error)
      this.rightTopIconList[0].isSelect = false
    }
  }

  /**
   * 页面隐藏时调用
   * 清理定时器以节省资源
   */
  onPageHide(): void {
    console.info('MainPage onPageHide - 清除定时器')
    this.clearAllTimers()
  }

  /**
   * 注册事件监听器
   * 只在组件创建时调用一次
   */
  private registerEventListeners(): void {
    const eventHub = getContext().eventHub

    // 监听IP和Port配置更新
    eventHub.on('传ip和port参数值', this.handleIpPortUpdate)

    console.info('事件监听器注册完成')
  }

  /**
   * 移除事件监听器
   * 在组件销毁时调用
   */
  private unregisterEventListeners(): void {
    const eventHub = getContext().eventHub

    // 移除IP和Port配置更新监听
    eventHub.off('传ip和port参数值', this.handleIpPortUpdate)

    console.info('事件监听器已移除')
  }

  /**
   * 清除所有定时器
   */
  private clearAllTimers(): void {
    if (this.timeID !== -1) {
      clearInterval(this.timeID)
      this.timeID = -1
      console.info('时间更新定时器已清除')
    }

    if (this.heartbeatTimerID !== -1) {
      clearInterval(this.heartbeatTimerID)
      this.heartbeatTimerID = -1
      console.info('心跳定时器已清除')
    }
  }

  /**
   * 发送心跳包
   * 功能：1.保持连接活跃 2.检测连接状态 3.自动重连
   */
  private sendHeartbeat(): void {
    // 检查当前连接状态
    if (!this.rightTopIconList[0].isSelect) {
      console.info('设备未连接，尝试重新连接')

      // 尝试重新连接
      try {
        this.status = testNapi.init_connect(this.ip, Number(this.port))

        if (this.status === 1) {
          this.rightTopIconList[0].isSelect = true
          console.info('重新连接成功', `ip:${this.ip}`, `port:${this.port}`)
          // 连接成功后，继续发送心跳包
        } else {
          this.rightTopIconList[0].isSelect = false
          console.error('重新连接失败', `status:${this.status}`)
          return  // 连接失败，不发送心跳包
        }
      } catch (error) {
        console.error('重新连接异常:', error)
        this.rightTopIconList[0].isSelect = false
        return
      }
    }

    // 已连接，发送心跳包到M7000寄存器
    // 计算M继电器的Modbus线圈地址 = 0x0800 + 继电器编号
    const coilAddr = 0x0800 + this.HEARTBEAT_REGISTER

    console.info(`发送心跳包到M${this.HEARTBEAT_REGISTER}寄存器(线圈地址:0x${coilAddr.toString(16)})，值为${this.HEARTBEAT_VALUE}`)

    try {
      this.heartbeatResult = testNapi.send_heartbeat(coilAddr, this.HEARTBEAT_VALUE)

      if (this.heartbeatResult === 1) {
        console.info('心跳包发送成功')
        // 心跳包发送成功，确保连接状态为已连接
        this.rightTopIconList[0].isSelect = true
      } else {
        console.error('心跳包发送失败，返回值:', this.heartbeatResult)
        // 心跳包发送失败，标记为未连接（下次心跳时会尝试重连）
        this.rightTopIconList[0].isSelect = false
      }
    } catch (error) {
      console.error('发送心跳包时发生异常:', error)
      // 发生异常，标记为未连接
      this.rightTopIconList[0].isSelect = false
    }
  }

  /**
   * 更新时间日期显示
   * 由定时器每秒调用
   */
  private updateTimeDate(): void {
    // 你的时间更新逻辑
    // 例如：this.currentTime = new Date().toLocaleTimeString()
  }

  /**
   * 手动触发连接
   * 可以由UI按钮调用
   */
  public manualConnect(): void {
    console.info('手动触发连接')

    try {
      this.status = testNapi.init_connect(this.ip, Number(this.port))

      if (this.status === 1) {
        this.rightTopIconList[0].isSelect = true
        console.info('手动连接成功')
      } else {
        this.rightTopIconList[0].isSelect = false
        console.error('手动连接失败', `status:${this.status}`)
      }
    } catch (error) {
      console.error('手动连接异常:', error)
      this.status = -1
      this.rightTopIconList[0].isSelect = false
    }
  }

  /**
   * 手动断开连接
   * 可以由UI按钮调用
   */
  public manualDisconnect(): void {
    console.info('手动断开连接')

    try {
      // 如果有断开连接的API
      // testNapi.disconnect()

      this.status = -1
      this.rightTopIconList[0].isSelect = false
      console.info('手动断开成功')
    } catch (error) {
      console.error('手动断开异常:', error)
    }
  }
}

zlyuanteng 3楼

在鸿蒙Next中，桥接C语言使用Modbus控制可通过鸿蒙NDK调用C库实现。鸿蒙提供Native API支持C/C++代码集成，允许直接使用Modbus的C语言库进行串口或TCP通信。开发者需在Native层封装Modbus协议栈，通过HarmonyOS的驱动框架操作硬件接口。注意鸿蒙Next的HDF驱动模型可管理设备资源，确保Modbus主从设备通信稳定。具体实现涉及创建Native工程、导入Modbus库、编写桥接代码及调用鸿蒙Native接口进行数据交互。

vueper 4楼

在HarmonyOS Next中通过Node-API桥接C/C++实现Modbus控制

核心是理解桥接层的作用和调用链路。从你的代码看，问题主要出在桥接层没有正确调用底层Modbus函数。

桥接文件调用顺序

index.d.ts - TypeScript类型声明，定义ArkTS可调用的接口
bridgeModbus.cpp - Node-API桥接层，将ArkTS调用转发到C函数
napi_init.cpp - 模块初始化，注册函数到Node-API
main.c - 实际的Modbus TCP实现

问题分析

从代码注释看，bridgeModbus.cpp中的init_connect函数只是临时返回1，没有实际调用modbusInitConnect。同样，send_heartbeat函数可能也存在类似问题。

解决方案

需要修改bridgeModbus.cpp，确保桥接函数正确调用底层C函数：

// 在bridgeModbus.cpp中
napi_value InitConnect(napi_env env, napi_callback_info info) {
    // 解析参数
    size_t argc = 2;
    napi_value args[2];
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);

    // 获取IP和端口
    char ip[16];
    size_t ip_len;
    napi_get_value_string_utf8(env, args[0], ip, sizeof(ip), &ip_len);

    int32_t port;
    napi_get_value_int32(env, args[1], &port);

    // 实际调用底层Modbus函数
    int result = modbusInitConnect(ip, port);

    // 返回结果给ArkTS
    napi_value napi_result;
    napi_create_int32(env, result, &napi_result);
    return napi_result;
}

关键检查点

确保CMakeLists.txt正确链接所有源文件
验证libmodbus库是否正确引入和编译
检查网络权限配置
确认M7000寄存器对应的Modbus线圈地址计算正确

桥接层的核心作用就是参数转换和函数转发，需要确保每个桥接函数都正确调用了对应的底层C函数实现。
