HarmonyOS鸿蒙Next中关于xcomponent组件渲染的方向问题

HarmonyOS鸿蒙Next中关于xcomponent组件渲染的方向问题 1.测试环境：

电脑1：Mate 70 Pro（官方虚拟机镜像），鸿蒙6.0.0（20）

电脑2：Mate 70 Pro（官方虚拟机镜像），鸿蒙6.0.0（20）

手机：Pura 70 Pro。

同一份代码，使用xcomponent组件自己绘制图像。

2.测试现象：

在手机上面，图像显示定义为正常。

在电脑1的虚拟机，图像显示正常。

在电脑2的虚拟机，图像显示上下交换。

电脑1的虚拟机和电脑2的虚拟机均进行了删除重建，表现稳定，和重建之前一样。

现在发生一个问题急需解答：

我在opengles代码的渲染代码手动可以翻转上下，电脑1和电脑2的表现和预期一致，都会翻转，但是互相之间不一致，那我的代码应该以哪个为准呢？是什么原因造成渲染的图像上下相反呢？如果2个虚拟机表现不一样，我担心不同的手机也会有这个情况，代码应该怎么适配呢？


更多关于HarmonyOS鸿蒙Next中关于xcomponent组件渲染的方向问题的实战教程也可以访问 https://www.itying.com/category-93-b0.html

4 回复

开发者您好，麻烦您提供下最小可复现运行demo, 以及两台电脑的型号系统等具体信息，使用的DevEco版本。以便更好的分析定位问题。

更多关于HarmonyOS鸿蒙Next中关于xcomponent组件渲染的方向问题的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html

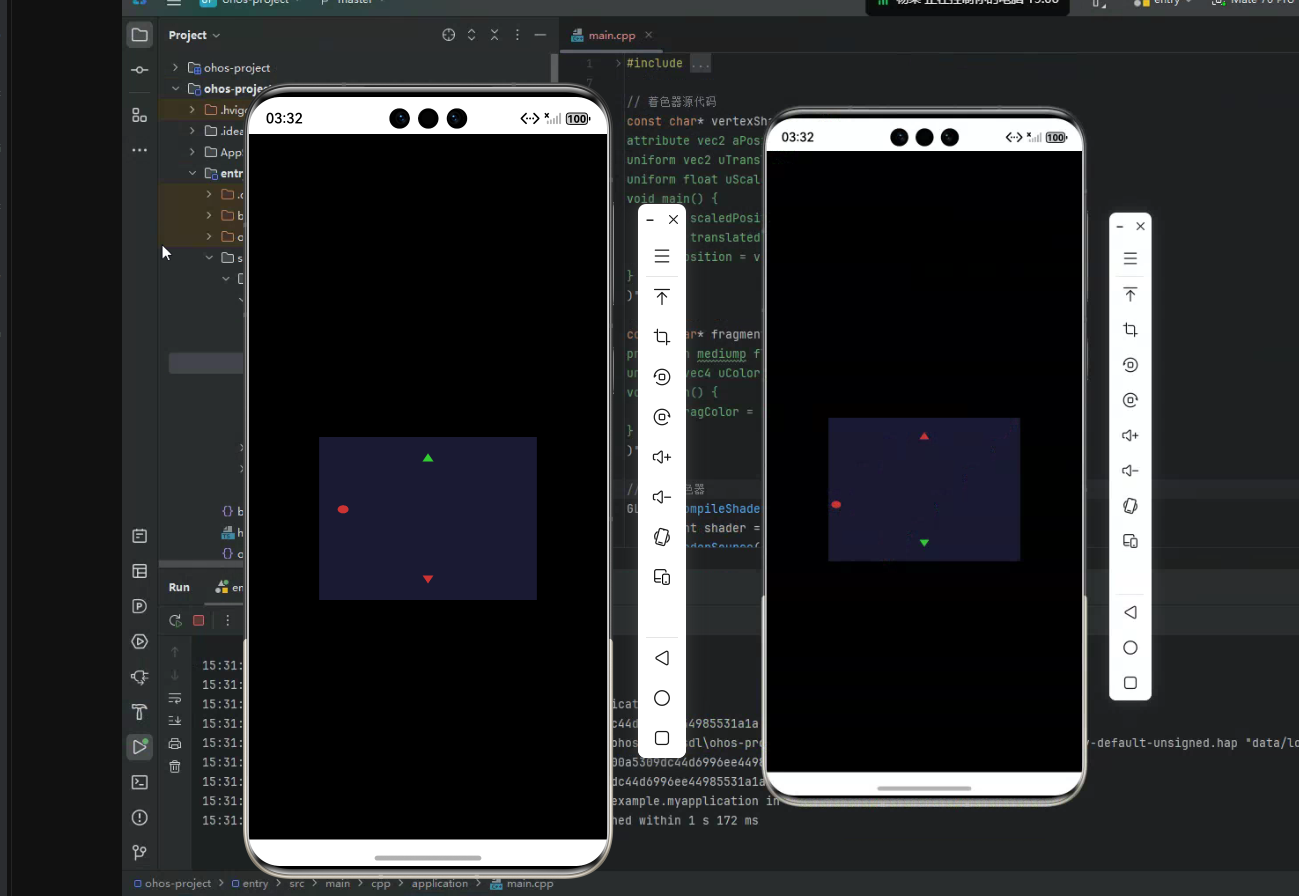

图片是我用远程连接了一台电脑后，将远程桌面的虚拟机和本地虚拟机并排截图。 左侧的虚拟机是和手机表现一致，右侧虚拟机表现则向下相反，代码逻辑是绿色箭头向上，红箭头像下。 左侧DEVECO，关于对话框的信息： DevEco Studio 6.0.0 Release

Build Version: 6.0.0.858, built on September 24, 2025

Runtime version: 21.0.6+8-b631.39 amd64 (JCEF 122.1.9)

VM: OpenJDK 64-Bit Server VM by JetBrains s.r.o.

Toolkit: sun.awt.windows.WToolkit

Windows 11.0

GC: G1 Young Generation, G1 Concurrent GC, G1 Old Generation

Memory: 4096M

Cores: 28

Registry: ds.ide.experimental.ui=true idea.plugins.compatible.build=IC-243.24978.46

Non-Bundled Plugins: com.tencent.cloud.codingcopilot (3.10.11777366)

右侧deveco版本信息： DevEco Studio 6.0.0 Release

Build Version: 6.0.0.858, built on September 24, 2025

Runtime version: 21.0.6+8-b631.39 amd64 (JCEF 122.1.9)

VM: OpenJDK 64-Bit Server VM by JetBrains s.r.o.

Toolkit: sun.awt.windows.WToolkit

Windows 10.0

GC: G1 Young Generation, G1 Concurrent GC, G1 Old Generation

Memory: 4096M

Cores: 12

Registry: ds.ide.experimental.ui=true idea.plugins.compatible.build=IC-243.24978.46

DEMO工程： 1：git clone https://gitcode.com/openharmony-sig/ohos_sdl2 2：导入ohos_sdl2\ohos-project并使用deveco的菜单：tools—>Migrate Assistant，迁移工程到6.0.0 3：删除ohos_sdl2\ohos-project\entry\src\main\cpp\application目录下的main.c，将附件main.zip解压出来的main.cpp放入ohos_sdl2\ohos-project\entry\src\main\cpp\application 4.ohos_sdl2\ohos-project\entry\src\main\cpp目录的CMakeLists.txt，将最后一行修改为

find_library(EGL-lib EGL)
find_library(GLES-lib GLESv3)
target_link_libraries(entry PUBLIC libSDL2.so ${libnapi-lib} ${hilog-lib} ${GLES-lib} ${EGL-lib})

5.编译执行即可

在HarmonyOS Next中，xcomponent组件渲染方向由SurfaceRotation属性控制，支持0°、90°、180°和270°旋转。通过设置XComponent的rotation属性可调整渲染方向，该属性对应XComponentController中的setRotation方法。开发者需在创建XComponent时配置初始方向，或在运行时动态修改。渲染方向变更会触发onSurfaceUpdated回调，确保显示与设置一致。注意渲染方向影响的是组件内绘制内容，不改变组件本身的布局方向。

在HarmonyOS Next中，xcomponent组件渲染方向不一致的问题通常与底层图形库实现或虚拟机环境差异有关。根据你的测试现象，可能的原因包括：

  1. OpenGL ES坐标系差异：不同设备或虚拟机可能对默认坐标系（如原点位置、Y轴方向）的实现存在细微差别，导致渲染图像上下翻转。

  2. Surface纹理方向：xcomponent关联的Surface在初始化时，可能受设备图形驱动或虚拟机配置影响，导致纹理坐标系的Y轴方向不一致。

解决方案建议：

  • 统一在OpenGL ES渲染代码中主动控制Y轴方向，例如通过矩阵变换（如缩放矩阵对Y轴取反）或调整顶点坐标。以手机和其中一个虚拟机为准，强制统一翻转逻辑。
  • 检测设备类型或环境（如通过系统API判断是否为虚拟机），动态调整渲染方向，但这种方法可能增加适配复杂度。
  • 检查xcomponent的初始化参数，确保其与OpenGL ES上下文配置一致。

由于虚拟机环境可能存在不可控差异，建议以真机表现为基准进行适配，确保代码在真实设备上稳定。如果问题持续，可尝试更新HarmonyOS SDK或虚拟机镜像至最新版本，以排除已知兼容性问题。
