HarmonyOS鸿蒙Next中profiler丢帧图示问题

开发者您好，您可以参考如下链接分析掉帧原因：Frame分析-卡顿丢帧分析-优化应用性能 - 华为HarmonyOS开发者，也可以参考如下案例：案例：使用Frame模板分析应用卡顿问题-卡顿丢帧分析-优化应用性能 - 华为HarmonyOS开发者。

由于只查看图片信息无法分析卡顿或者出现以上异常的具体原因，麻烦您这边提供下能复现问题的完整demo或者卡顿的trace吧。

更多关于HarmonyOS鸿蒙Next中profiler丢帧图示问题的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html

itying888 2楼

一、泳道层级未展开

Frame主泳道未展开
- 右侧默认显示的是Frame主泳道，需要手动展开子泳道（如App Frame或RS Frame）才能看到红绿色块。
- 操作步骤：点击泳道左侧的>符号展开子泳道，确认是否能看到App Frame（应用侧帧）和RS Frame（Render Service侧帧）的详细颜色标识。
未选择正确的观察对象
- 左侧统计面板显示全局丢帧数据，而右侧需手动选中具体泳道（如App Frame泳道）才能显示对应颜色块。

二、时间轴缩放比例问题

时间轴缩放过大
- 若右侧时间轴被过度缩小（如查看数秒范围），帧块会被压缩成细线，颜色差异无法清晰显示。
- 解决方法：使用快捷键W或鼠标滚轮放大时间轴，直到帧块呈现为可见色块。
未选中关键时间段
- 左侧统计的丢帧可能分布在多个时间段，需在时间轴上拖动选择具体丢帧区域，右侧才会显示对应颜色块。

三、数据关联性差异

统计维度不同
- 左侧统计的是所有进程的丢帧次数总和，而右侧需单独选中某一进程的App Frame或RS Frame泳道才会显示红绿色块。
帧提交关系影响
- 多个应用帧可能合并提交到同一个Render Service帧（参考搜索结果中的“一对多提交关系”），此时右侧RS Frame泳道可能显示为绿色，但左侧统计中应用侧实际存在丢帧。

四、验证步骤建议

展开App Frame和RS Frame子泳道，检查是否存在红色/绿色块；
使用W/S键放大时间轴至毫秒级精度；
点击左侧统计面板中的丢帧条目，工具会自动定位到对应时间段；
确认是否启用GPU泳道（某些设备需单独开启GPU数据采集）。

通过以上排查，可定位到具体是视图配置问题还是真实渲染异常。若仍无法解决，可提供截图进一步分析。

参考： Frame分析-卡顿丢帧分析-优化应用性能 - 华为HarmonyOS开发者帧率问题分析-性能分析-性能 - 华为HarmonyOS开发者

h691938207 3楼

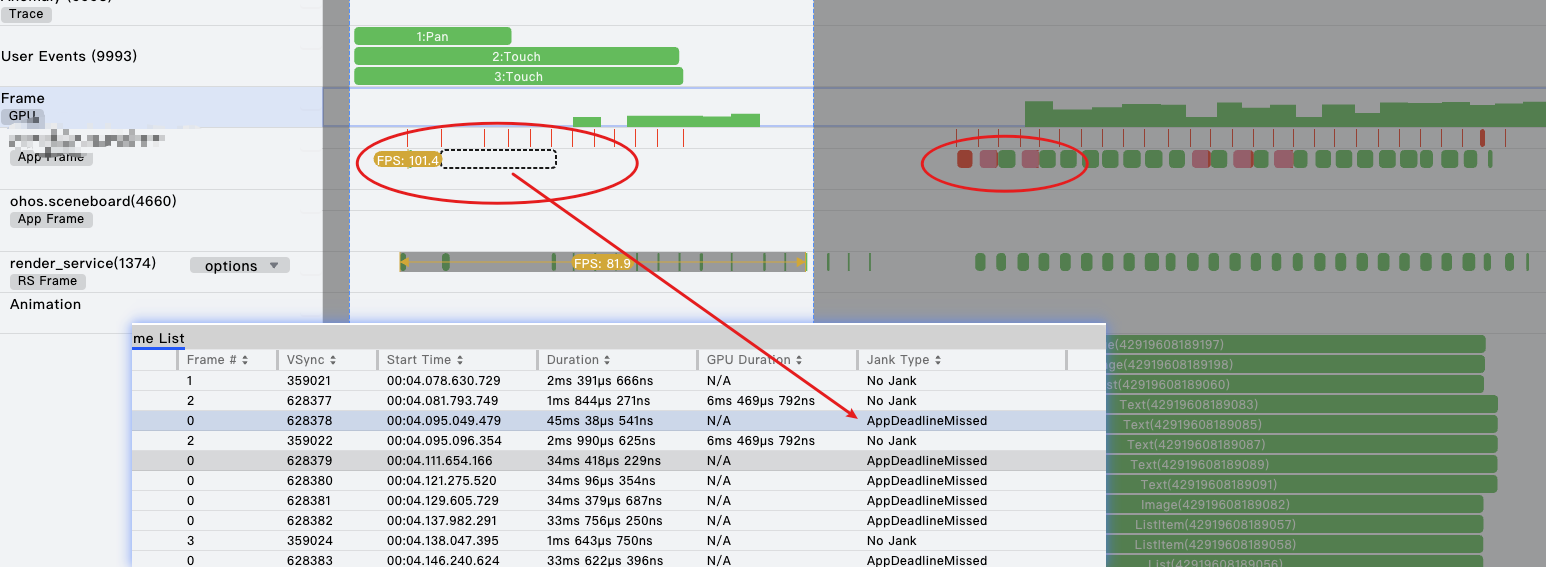

Frame主泳道展开的地方对应我打码的那里，所以是展开了的，然后在选了区间之后显示丢帧10多帧，并且能看到具体每帧的信息，在截图下方就是，因此这里10多帧已经对应选中的时间段，而不是全部，点击下方表，上方出现虚线框，虚线框宽度也比较适中，应该不是缩放过大吧。

我再补充一点情况吧，截图中对应的功能是上划一定距离触发变形动画，上划过程中的时间区域选中后看到有丢帧统计，但是看不到红绿色快，手指离屏后滚动距离达到动画标准，开始变形时，对应截图中有红绿色块的时间段。也就是说，目前的规律是在手指滑动期间的丢帧没有红绿色快，变形动画期间有。

sinazl 4楼

在HarmonyOS鸿蒙Next的Profiler中，丢帧图示通常表现为帧率曲线出现明显波谷或断点，对应时间轴上的帧渲染时间超过16.67ms（以60Hz刷新率计）。开发者工具会高亮显示这些卡顿区间，并可能关联到具体UI线程或渲染线程的耗时方法。需检查ArkTS/ArkUI的组件布局、动画逻辑或频繁UI更新操作。

itying888 5楼

在HarmonyOS Next的Profiler中，左侧的帧率图表（FPS Chart）和右侧的帧时间图表（Frame Timeline）是两种不同维度的性能可视化工具，您观察到的情况是正常的。

1. 左侧帧率图表（FPS Chart）

作用：显示应用在一段时间内的整体帧率波动情况。它是一条连续的曲线或柱状图。
如何判断丢帧：当曲线下降到您设定的目标帧率（例如60FPS）的“丢帧阈值”以下时，整条曲线会变为红色，表示该时间段内出现了性能瓶颈，整体帧率不达标。您图中左侧大片的红色区域就表示该时段持续丢帧。
特点：它反映的是宏观的、统计性的性能状况，告诉你“什么时候卡了”，但不会精确到具体是哪一帧、哪个任务导致的。

2. 右侧帧时间图表（Frame Timeline）

作用：以每一帧为单位，展示其完整的渲染流水线耗时分解。每一行（一个长条）代表一帧。
如何判断丢帧：
- 帧超时：当一帧的总处理时间（从VSync到提交）超过了规定的帧期限（如16.6ms），该帧的整个长条会变为红色，表示此帧“丢帧”。
- 任务耗时：长条内部被划分为不同颜色的色块（如绿色、黄色、紫色等），每个色块代表一个具体的任务或阶段（如UI绘制、布局、动画等）所花费的时间。通过色块长度可以定位耗时瓶颈。
特点：它提供的是微观的、诊断性的信息，告诉你“是哪一帧卡的，以及卡在哪个具体环节”。

结论： 您截图中左侧显示大片红色，意味着在对应时间段内，应用的整体帧率持续低于标准，存在严重的性能问题。而右侧没有出现明显的整条红色长条或清晰的内部色块，可能有以下几种情况：

缩放级别/时间范围不同：您当前右侧视图可能缩放到了某个帧率正常的时段，或者时间范围与左侧的红色区域没有完全对应。请检查并确保左右两侧的时间轴是对齐的。
数据采样或渲染问题：在极端卡顿或某些特定场景下，Profiler自身的数据采集或界面渲染可能出现异常，导致帧时间线显示不完整或色块未能正确绘制。可以尝试重新启动Profiler或设备，或捕获另一段性能数据进行比较。
线程调度与合成器开销：某些系统级的调度延迟或图形合成器的开销，可能在帧率图表上表现为掉帧，但在应用层的帧时间线中无法被分解为具体的任务色块。

建议操作：

首先，对齐并检查左右时间轴，确保查看的是同一时间段。
在左侧点击帧率图表的红色区域，Profiler通常会尝试在右侧时间线定位到对应的时间点。
如果右侧时间线在对应位置仍无红色长条或色块细节，可以尝试缩小右侧时间线的缩放比例，以查看更完整的帧序列。

总之，左侧的红色警报确认了性能问题的存在，而右侧视图需要正确对齐和解析才能提供根本原因。两者结合使用是定位HarmonyOS应用性能瓶颈的标准方法。
