HarmonyOS 鸿蒙Next中在开发自定义相机时，如何解决相机在全屏预览的时候，画面会有变形和拉伸?

HarmonyOS 鸿蒙Next中在开发自定义相机时，如何解决相机在全屏预览的时候，画面会有变形和拉伸?

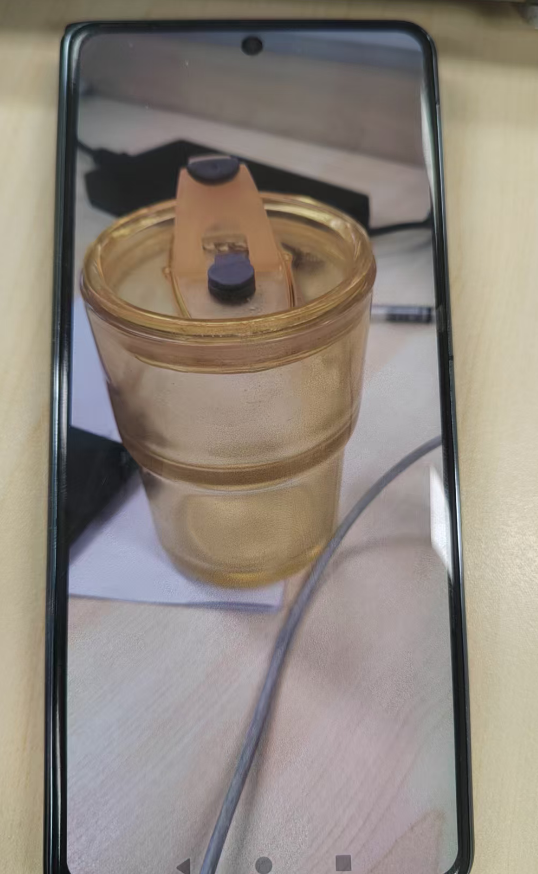

问题描述：在开发自定义相机功能过程中，拍照完成后需要全屏预览，发现拍照后图片显示全屏的时候会出现变形和拉伸，这里应该怎么处理，才不会显示变形。

3 回复

问题分析：

如果你在相机开发的时候，设置的预览画面是全屏的尺寸：meta60 2760/1260=2.19, 预览用的相机尺寸是1920/1080=1.777 那么这个预览画面1.77投在xcomponent2.19比例上，必然会拉伸变形；

所以要全屏预览还要不变形：需要先获取手机的宽高比,用手机的屏幕的height/width去和相机底层支持的预览尺寸的 width/height 去取最贴近的值

也就是cameraOutputCapability.previewProfiles的分辨率列表中选择2336/1080 = 2.16 这套参数，两个比值只相差 0.03 最合适

//查找【相机全屏预览宽高】最接近的手机默认分辨率
  findClosestNumber(cameraOutputCapability:camera.CameraOutputCapability,profileType:string):camera.Profile|undefined {
     let profileArr=cameraOutputCapability.previewProfiles;    //预览的分辨率
     if(profileType=='PhotoProfile'){
         profileArr = cameraOutputCapability.photoProfiles;   //相机支持的分辨率列表
      }
      let screenWidth=display.getDefaultDisplaySync().width
      let screenHeight=display.getDefaultDisplaySync().height
      let target:number=0;
      if(profileArr.length < 1) {
        return undefined;
      }
      if(screenWidth&&screenHeight){
          target=screenHeight/screenWidth       //全屏幕宽高比例
       }
      let closest = profileArr[0]; // 初始化最接近的数为数组的第一个元素
      let smallestDifference = Math.abs(profileArr[0].size.width/profileArr[0].size.height - target); // 初始化最小差值为第一个元素与目标值的差值
        for (let i = 1; i < profileArr.length; i++) {
        if(profileArr[i].size.width>=1080){  //避免小分辨率的比例算出来的数据也相临近，只计算分辨率大于1080的
          let currentDifference = Math.abs(profileArr[i].size.width/profileArr[i].size.height - target);
          if (currentDifference <= smallestDifference) {
            smallestDifference = currentDifference;
            closest = profileArr[i];
          }
        }
      }
      return closest;  //返回全屏时候最佳的分辨率

  }


更多关于HarmonyOS 鸿蒙Next中在开发自定义相机时，如何解决相机在全屏预览的时候，画面会有变形和拉伸?的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html


在HarmonyOS Next中，解决相机全屏预览画面变形和拉伸问题，需正确配置预览尺寸与屏幕宽高比。使用CameraKit API，通过getSupportedPreviewSizes()获取支持的预览尺寸列表，选择与屏幕宽高比最匹配的尺寸。然后，在PreviewOutput中设置该尺寸，确保预览视图的布局参数与所选尺寸比例一致。若需适配不同屏幕，可动态计算并应用缩放与裁剪策略。

在HarmonyOS Next开发自定义相机时，解决全屏预览画面变形和拉伸的核心在于正确处理预览流（PreviewOutput）的宽高比与预览显示窗口（XComponent）的宽高比之间的匹配关系。

这是一个典型的宽高比不匹配问题。相机传感器输出的预览图像有固定的宽高比（如4:3、16:9），而你的全屏预览窗口的宽高比通常由设备屏幕决定（如常见的19.5:9）。直接将一种宽高比的图像填充到另一种宽高比的视图中，必然导致拉伸或变形。

解决方案：使用“适配填充”模式

正确的做法不是拉伸图像，而是采用 Image.ClipType 或通过计算进行裁剪适配，确保图像内容区域不变形，同时填充整个屏幕。在HarmonyOS Next中，这通常通过以下步骤实现：

  1. 获取关键参数：

    • 预览流尺寸：从CameraOutputCapability中获取PreviewOutput支持的预览分辨率（宽高），并选择一个（通常选择与屏幕比例最接近或分辨率最高的）。
    • 屏幕/窗口尺寸：获取用于显示预览的XComponent或Surface的实际宽高。

  2. 计算适配比例与偏移：

    • 比较预览流宽高比与屏幕宽高比。
    • 核心逻辑：
      • 如果预览流更“胖”（宽高比更大），则预览流的高度需要适配屏幕高度，宽度会超出屏幕。此时需要按高度比例缩放预览流，并计算水平方向的裁剪起始点（cropStartX）。
      • 如果屏幕更“胖”（宽高比更大），则预览流的宽度需要适配屏幕宽度，高度会超出屏幕。此时需要按宽度比例缩放预览流，并计算垂直方向的裁剪起始点（cropStartY）。
    • 计算公式本质上是求两个比例之间的最大公倍数填充，确保一个方向完全填充，另一个方向居中裁剪。

  3. 应用至预览输出：

    • 在配置PreviewOutput时，关键一步是设置其Surface（通常来自XComponent）的裁剪区域和变换矩阵。
    • 在HarmonyOS Next的相机框架中，你需要通过PreviewOutput的setSurfaceSize()和setSurfaceOffset()等方法，或通过CameraSession的setDisplayRotation()及setDisplayCrop()等机制（具体API名称可能随版本调整），将计算出的缩放比例、裁剪区域应用到预览画布上。这相当于告诉系统：“请将相机预览流按照这个规则映射到我的显示Surface上”。
    • 更常见的做法是，将用于预览的XComponent的布局和显示模式设置为能够处理这种比例差异。虽然XComponent本身可能不直接提供复杂的缩放模式，但你可以将其嵌入到一个Stack或Flex布局中，并配合Image组件的objectFit属性（如设置为Cover）的类似思想，通过上层容器控制其显示。但更底层的控制仍需通过相机API设置Surface的映射关系。

简要代码思路示意（概念层面）：

// 1. 获取预览能力并选择预览分辨率
let previewProfile: camera.PreviewProfile = ... // 从capability中选择一个
let previewRatio = previewProfile.size.width / previewProfile.size.height;

// 2. 获取显示窗口尺寸
let displayWidth = ... // XComponent的宽度
let displayHeight = ... // XComponent的高度
let displayRatio = displayWidth / displayHeight;

// 3. 计算缩放与裁剪
let scale: number;
let cropX: number = 0;
let cropY: number = 0;

if (previewRatio > displayRatio) {
    // 预览流更宽，按高度适配
    scale = displayHeight / previewProfile.size.height;
    let scaledWidth = previewProfile.size.width * scale;
    cropX = (scaledWidth - displayWidth) / 2.0 / scale; // 换算回原始预览流坐标
} else {
    // 屏幕更宽（或同等），按宽度适配
    scale = displayWidth / previewProfile.size.width;
    let scaledHeight = previewProfile.size.height * scale;
    cropY = (scaledHeight - displayHeight) / 2.0 / scale; // 换算回原始预览流坐标
}

// 4. 将计算出的cropX, cropY, scale等参数应用于PreviewOutput的Surface配置
// 具体API调用需参考最新的HarmonyOS Next Camera Kit文档
previewOutput.setSurfaceCropRegion({ /* 根据计算结果设置矩形区域 */ });
// 或通过设置变换矩阵等方式

总结要点：

  • 根源：预览流与显示窗口宽高比不一致。
  • 原则：以裁剪代替拉伸，保持图像内容比例正确。
  • 关键：计算正确的缩放比例和裁剪起始点，并通过相机API（PreviewOutput 或 CameraSession 的相关设置）将其应用于预览Surface。
  • 后续处理：拍照得到的图片（PhotoOutput）是完整的传感器输出，其处理方式与预览分离。全屏查看照片时应使用图片查看组件，并同样采用objectFit: Cover或类似模式，避免二次拉伸。

请根据HarmonyOS Next最新的相机API文档，查找与设置预览Surface裁剪、缩放相关的具体方法并实施。
