HarmonyOS鸿蒙Next中WEB View CAD网页CAD SDK快速集成的方法

前言

我们基于mxcad创建了一个在线的CAD项目，该项目中包含了预览、编辑图纸、操作图纸数据库等多种CAD功能。用户集成后支持二次开发。当前我们提供了两种集成方式，方案1：通过iframe集成mxcad项目；方案2：直接在项目中集成mxcad-app插件。

下面我们详细讲解第2种mxcad-app的集成方式，这种方式与iframe嵌套集成相比更加方便，集成后也只需要维护当前一个系统项目。

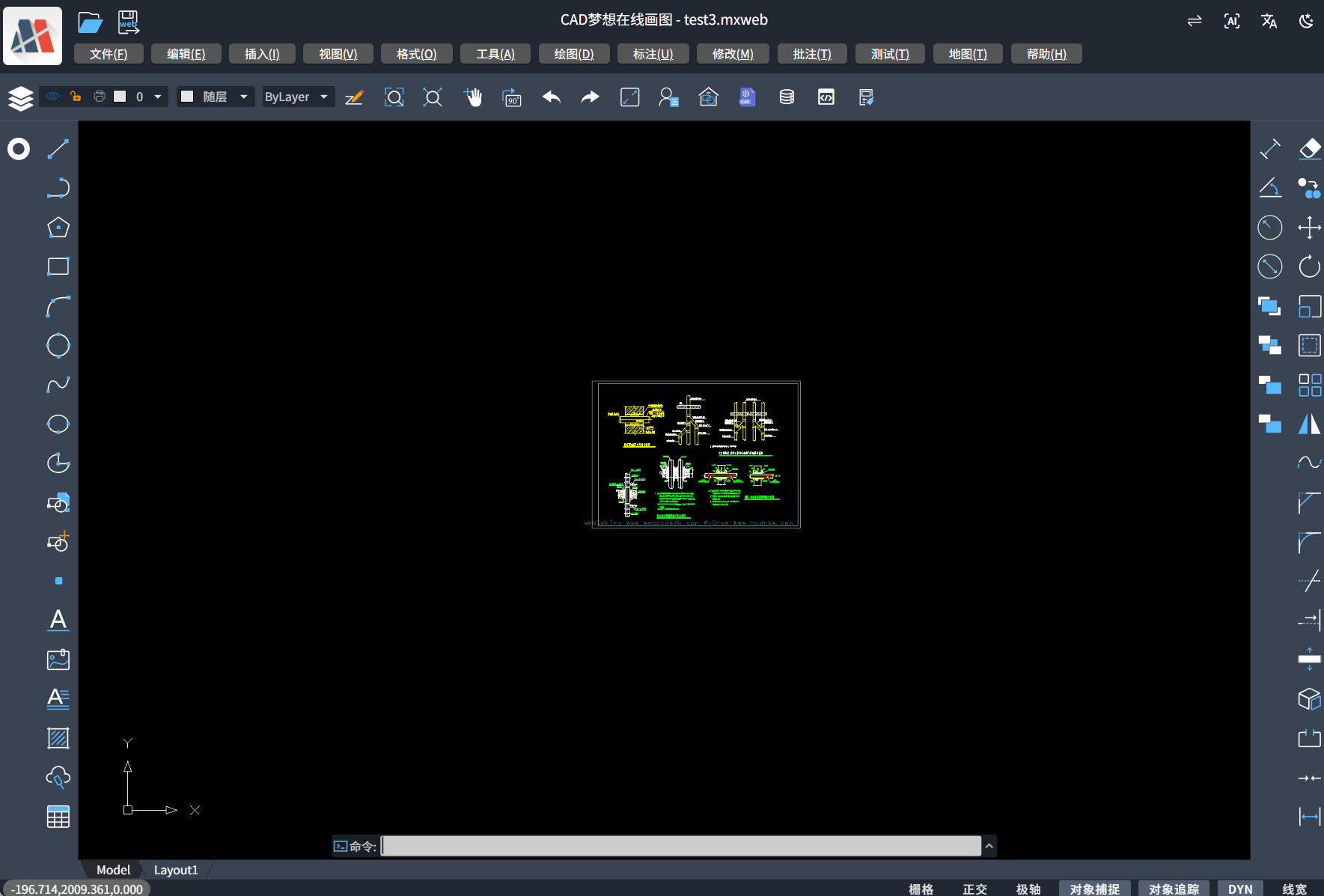

MxCAD项目初始化界面如下：

一、基础集成步骤

1.1、基于vite集成mxcad-app

第一步，在main.js中引入mxcad项目所需要的样式文件，创建初始MxCAD项目

// 引入mxcad-app样式
import "mxcad-app/style";
// 引入MxCADView
import { MxCADView } from "mxcad-app";
// 创建默认mxcad项目
new MxCADView().create();

第二步，在vite.config.js中加入MxCAD项目相关的资源配置

import { defineConfig } from "vite";
import { mxcadAssetsPlugin } from "mxcad-app/vite";
export default defineConfig({
  plugins: [
      ...
      mxcadAssetsPlugin(),
      ...
  ],
});

1.2、基于webpack集成mxcad-app

第一步，在main.js中引入mxcad项目所需要的样式文件，创建初始MxCAD项目

// 引入mxcad-app样式
import "mxcad-app/style";
// 引入MxCADView
import { MxCADView } from "mxcad-app";
// 创建默认mxcad项目
new MxCADView().create();

第二步，在vite.config.js中加入MxCAD项目相关的资源配置

npm install style-loader css-loader

const { MxCadAssetsWebpackPlugin } = require("mxcad-app/webpack");
  // webpack.config.js
  const webpack = require("webpack");
  module.exports = {
    // ...
    mode: "development",
    module: {
      rules: [
        {
          test: /\.css$/, // 匹配所有 .css 文件
          use: [
            "style-loader", // 第二步：将 CSS 代码注入到 DOM 的 <style> 标签中
            "css-loader", // 第一步：解析 CSS 文件，处理 @import 和 url()
          ],
          include: [path.resolve(__dirname, "src"), path.resolve(__dirname, "node_modules/mxcad-app")], // 可选：只处理 src 下的 css
        },
      ],
    },
    plugins: [
      new webpack.ContextReplacementPlugin(
        /mxcad-app/, // 匹配包含 mxcad-app 的模块路径
        path.resolve(__dirname, "src") // 限制上下文查找范围
      ),
      new MxCadAssetsWebpackPlugin(),
    ],
    // ...
    devServer: {
      static: "./dist",
      port: 3000,
    },
  };

二、高阶调用

2.1、自定义界面容器

mxcad-app如果不指定页面的容器元素，会默认直接在项目界面创建一个宽高为100vw,100vh的容器，mxcad项目也将全屏展示。在某些情境下，我们需要动态控制mxcad项目的显隐或显示范围，因此，我们设置如下相关配置来指定mxcad-app的特定界面容器。

<div id="myMxCAD" style="width: 50vw; height: 50vh"></div>

// 自定义容器
  import { MxCADView, mxcadApp } from "mxcad-app";
  /**
   * openFile：需要打开的文件路径
   * rootContainer：mxcad项目容器名
   * map：是否显示地图模式
   */
  new MxCADView({
  // mxcadApp.getStaticAssetPath()).toString() 获取mxcad-app的静态资源路径，默认使用的静态资源为nodemodules/mxcad-app/dist/mxcadAppAssets
    openFile: new URL("test.mxweb", mxcadApp.getStaticAssetPath()).toString(),
    rootContainer: "#myMxCAD",
  }).create();

如果需要修改MxCAD项目内部的静态资源路径，可以通过调用setStaticAssetPath()方法修改。

  import { mxcadApp } from "mxcad-app";
  mxcadApp.setStaticAssetPath("https://unpkg.com/mxcad-app/dist/mxcadAppAssets");

2.2、构建配置设置

mxcad-app插件内提供了mxcadAssetsPlugin方法对MxCAD项目的加载wasm方式、第三方依赖、资源存放的子目录名、界面UI、快捷命令、服务配置、主题样式等进行设置，用户可以根据自己的需求在不同的场景里修改MxCAD项目的内部配置，基于vite的配置：

 import { mxcadAssetsPlugin } from "mxcad-app/vite";
  // vite.config.js
  export default {
    plugins: [
      mxcadAssetsPlugin({
        isWasmSt:true,
        libraryNames: ["vue"],
        outputDir:'testName',
                // 修改UI配置
        transformMxUiConfig: (config) => {
          config.title = "我的CAD"; // 修改标题
          return config;
        },
        // 修改服务器配置
        transformMxServerConfig: (config) => {
          config.serverUrl = "/api/cad"; // 修改API地址
          return config;
        },
        // 修改快捷命令(命令别名)
        // transformMxQuickCommand: (config) => config

        // 修改草图与注释UI模式的配置
        // transformMxSketchesAndNotesUiConfig: (config) => config

        // 修改Vuetify主题配置
        // transformVuetifyThemeConfig: (config) => config
      }),
    ],
  };

基于webpack的配置:

 import { MxCadAssetsWebpackPlugin } from "mxcad-app/webpack";
  module.exports = {
    plugins: [
      new MxCadAssetsWebpackPlugin({
        isWasmSt:true,
        libraryNames: ["vue"],
        outputDir:'testName',
        transformMxServerConfig: (config) => {
          if (process.env.NODE_ENV === 'production') {
            config.serverUrl = 'https://api.prod.com/cad';
          }
          return config;
        }
          ...
      })
    ]
  };

设置加载wasm方式

MxCAD项目内部默认使用多线程加载wasm资源，如果需要设置单线程加载，可以设置mxcadAssetsPlugin方法中的isWasmSt属性。

 /** 是否单线程加载wasm (默认使用多线程及加载) */
 isWasmSt:true

第三方依赖

用户可以直接引入使用mxcad-app内部使用的mxcad和mxdraw模块，如果用户有需要使用mxcad-app内的其他依赖可以直接在mxcadAssetsPlugin方法中的libraryNames属性中添加这些外部依赖的npm库，然后直接使用。

目前支持的依赖映射的库有vue, axios, vuetify, vuetify/components, mapboxgl, pinia 你也可以访问window.MXCADAPP_EXTERNALLIBRARIES获取到所有提供的依赖库，从而不依赖与构建工具的使用。

 libraryNames: ["vue","axios"...]

 // 在配置文件中添加后，就可以正常使用mxcad-app中的vue模块（mxcad-app打包的内部vue模块）
 import { ref } from "vue";
 const n = ref(1);

构建打包后mxcad-app静态资源存放的子目录名。

在自己的项目中安装mxcad-app导入MxCAD项目后，构建打包的时候会默认创建名为 mxcadAppAssets 的文件夹来存放 MxCAD 相关的所有静态资源。如果用户需要修改放置静态资源的文件夹名，可以直接调用mxcadAssetsPlugin方法中的outputDir属性值。

outputDir:'testName'

修改界面UI、CAD快捷命令、服务配置、主题样式等

调用mxcadAssetsPlugin方法中的提供的transform方法深度设置MxCAD项目。

  // 修改UI配置
 /** 更多UI配置可点击config内部查看 */
 transformMxUiConfig: (config) => {
     config.title = "我的CAD"; // 修改标题
     config.mTopButtonBarData.push({
         "icon": "textIcon",
         "prompt": "test",
         "cmd": "Mx_test"
     });// 添加顶部按钮栏按钮
     ...
     return config;
 }
 // 修改草图与注释UI模式的配置同上
    // transformMxSketchesAndNotesUiConfig: (config) => config

    // 修改CAD快捷命令(命令别名)
    /** 更多修改CAD快捷命令配置可点击config内部查看 */
    transformMxQuickCommand: (config) => {
        // 添加命令Mx_test的别名'_test'、't'
        // config 为MxCAD内部命名别名数组对象
        config.push(['Mx_test','_test','t'])
    return config
    }

    // 修改服务器配置
    /** 更多修改服务器配置可点击config内部查看 */
    transformMxServerConfig: (config) => {
        config.serverUrl = "/api/cad"; // 修改API地址
        config.font.push('txt.shx', 'gdt.shx');// 添加MxCAD项目初始需要加载的字体文件
        ...
    return config;
    }

    // 修改Vuetify主题配置
    /** 更多修改Vuetify主题配置可点击config内部查看 */
    transformVuetifyThemeConfig: (config) => {
        config.defaultTheme = 'light';//dark或者light
    return config
    }

2.3、核心依赖库

mxcad-app内置了[mxcad]核心库，用户可以直接使用mxcad 不需要在项目中再次安装mxcad插件。如果不是模块化的方式使用,mxcad在window.MxCAD挂载你可以直接使用MxCAD访问到需要的方法和类。

  import { MxCpp } from 'mxcad'
  // 获取当前mxcad对象
  const mxcad = MxCpp.getCurrentMxCAD();

mxcad依赖mxdraw, 用户在项目中也可以直接使用mxdraw。如果不是模块化的方式使用, mxdraw 在 window.Mx 挂载。你可以直接使用Mx访问到需要的方法和类。

  import { MxFun } from 'mxdraw'
  // 输出命令行内容
  MxFun.acutPrintf('测试输出')

直接引入mxcad和mxdraw模块的前提是要使用构建工具构建。我们提供给了webpack和vite的插件, 用于支持模块化开发。只要使用了插件就可以直接使用import引入mxcad和mxdraw模块。

三、MxCAD项目二次开发示例

基于上述操作，我们已经在我们的项目中集成了MxCAD项目并完成了初始化配置，接下来我们就可以直接基于该CAD项目做二次开发了，下面以在项目中实现参数化绘制多种直线为例，在我们自己的系统之实现绘制命令后注册，再在MxCAD项目调用我们的绘制直线的命令并执行对应的参数操作。

3.1、添加绘制多种直线的方法

  import { MxCpp, McCmColor } from "mxcad";
  function Mx_Test_DrawLine() {
    let mxcad = MxCpp.getCurrentMxCAD();
    //清空当前显示内容
    mxcad.newFile();
    //把颜色改回黑白色
    mxcad.drawColorIndex = 0;
    //把线型改成实线
    mxcad.drawLinetype = "";
    //设置线宽 4
    mxcad.drawLineWidth = 0;
    //创建一个图层,名为"LineLayer"
    mxcad.addLayer("LineLayer");
    //设置当前图层为"LineLayer"
    mxcad.drawLayer = "LineLayer";
    // 直接绘制一个实线
    // 参数一直线的开始点x坐标，参数二直线的开始点y坐标，参数三直线的结束点x坐标，参数四直线的结束点y坐标
    mxcad.drawLine(0, 0, 100, 0);
    // 绘制一个实斜线
    mxcad.drawLine(200, 0, 300, 100);
    //----------------------------------------------------------------------------------------------------------
    //绘制一个虚线
    //定义虚线数据据,"MyLineType"是线型名，"6,-8"是虚线的一个单位定义，6是实线长，-8是空格长。
    mxcad.addLinetype("MyLineType", "6,-10");
    //设计当前线型为"MyLineType"
    mxcad.drawLinetype = "MyLineType";
    // 绘制一个虚线
    mxcad.drawLine(0, 30, 100, 30);
    // 绘制一个斜虚线
    mxcad.drawLine(200, 30, 300, 130);
    //---------------------------------------------------------------------------------------------------------
    // 修改绘线的颜色为 16711680(蓝色),  16711680转成16进制是0xFF 00 00,其中，FF是蓝色，00是绿色，第个二00是红色。
    mxcad.drawColor = new McCmColor(0, 0, 255);
    // 绘制一个蓝色的虚线
    mxcad.drawLine(0, 60, 100, 60);
    // 绘制一个蓝色的斜虚线
    mxcad.drawLine(200, 60, 300, 160);
    //---------------------------------------------------------------------------------------------------------
    //把颜色改回黑白色
    mxcad.drawColorIndex = 0;
    //把线型改成实线
    mxcad.drawLinetype = "";
    //设置线宽 4
    mxcad.drawLineWidth = 4;
    //绘制一个带宽度的直线。
    mxcad.drawLine(0, 90, 100, 90);
    // 绘制一个带宽度的斜线
    mxcad.drawLine(200, 90, 300, 190);
    //---------------------------------------------------------------------------------------------------------
    //绘制一个点划线虚线
    mxcad.addLinetype("MyLineType2", "10,-2,3,-2");
    //把线型改点划线
    mxcad.drawLinetype = "MyLineType2";
    // 修改绘线的颜色为 255(红色),  255转成16进制是0x00 00 FF,其中，00是蓝色，第个二00是绿色，FF是红色。
    mxcad.drawColor = new McCmColor(255, 0, 0);
    //绘制一个带宽度的红色点划线。
    mxcad.drawLine(0, 120, 100, 120);
    // 绘制一个带宽度红色点划斜线
    mxcad.drawLine(200, 120, 300, 220);
    //---------------------------------------------------------------------------------------------------------
    //增加一个带有形的线型
    mxcad.addTextStyle("MyLineTypeTextStyle", "txt.shx", "hztxt.shx", 1);
    mxcad.addLinetypeEx("MyLineType3", "(12.7,(\"T=MxDraw\",\"S=2.54\",\"L=-5.08\",\"R=0.0\",\"X=-2.54\",\"Y=-1.27\"),-10.08)", "MyLineTypeTextStyle");
    mxcad.drawLinetype = "MyLineType3";
    mxcad.drawLineWidth = 0;
    //绘制一个带宽度的红色点划线。
    mxcad.drawLine(350, 120, 600, 120);
    //---------------------------------------------------------------------------------------------------------
    //增加一个带有形的线型
    //把颜色改回黑白色
    mxcad.drawColorIndex = 0;
    mxcad.drawLineWidth = 4;
    //绘制一个带宽度的红色点划线。
    mxcad.drawLine(350, 220, 600, 220);
    //把所有的实体都放到当前显示视区
    mxcad.zoomAll();
    //更新视区显示
    mxcad.updateDisplay();
  }

3.2、注册绘制命令

  import { MxFun } from 'mxdraw';
  MxFun.addCommand("Mx_Test_DrawLine", Mx_Test_DrawLine);

3.3、绑定调用逻辑（以点击按钮为例）

<button onclick="MyTestFun('Mx_Test_DrawLine')">绘制直线</button>

const MyTestFun = (str:string)=> MxFun.sendStringToExecute(str);

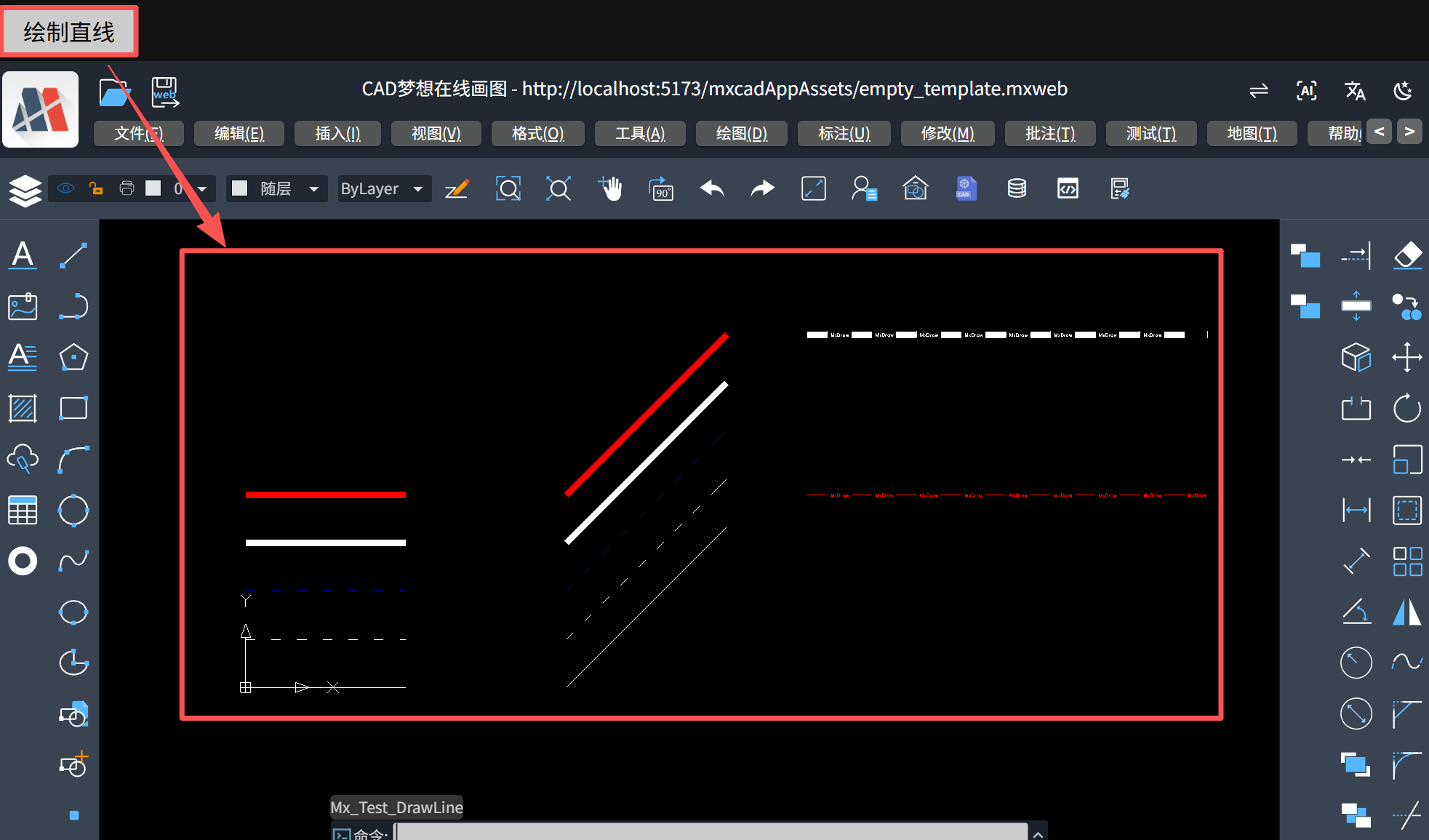

3.4、功能效果演示：

更多mxcad-app相关示例项目引用，可以下载我们的mxdraw云图开发包查看更多详情。
