HarmonyOS 鸿蒙Next功能交互挂件

一、场景概述

在移动应用开发中，不同设备的屏幕形态各异，如刘海屏、全面屏、折叠屏等，其UI差异较大，且各自存在避让区。为了确保不同设备下功能交互挂件UI位置以及尺寸展示的正确性，h5提供了一系列的适配和避让机制。本文将详细介绍功能交互挂件的实现原理以及适配指导。

1.1 使用场景

功能交互挂件的使用场景比较多，典型应用比如视频播放应用的暂停按钮、返回按钮等，这些挂件在不同设备以及设备的展示状态（横竖屏）下，显示的位置以及避让区域需要有所调整。本示例和设备无强相关的关系，因此下面给出根据断点分类的展示效果图。

横向断点	sm	md	lg	xl
展示逻辑	组件大小根据断点展示	组件大小根据断点展示	组件大小根据断点展示	组件大小根据断点展示

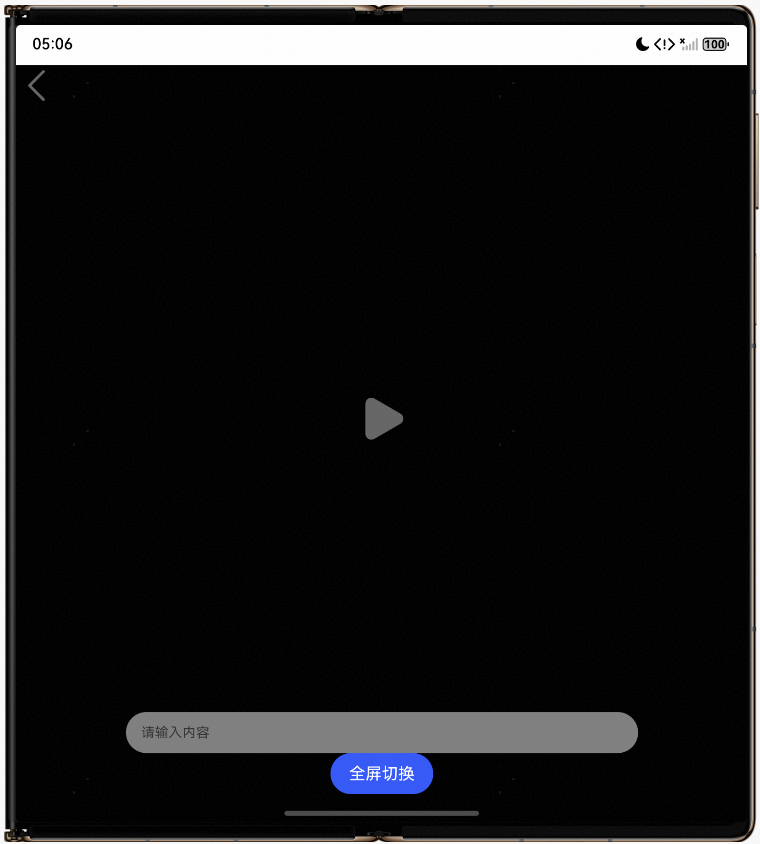

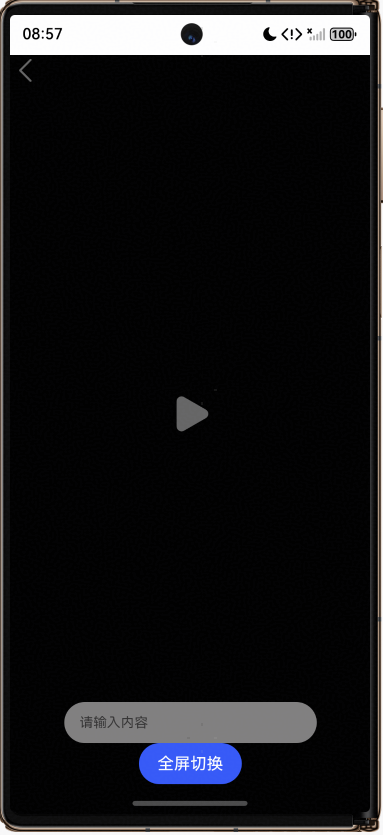

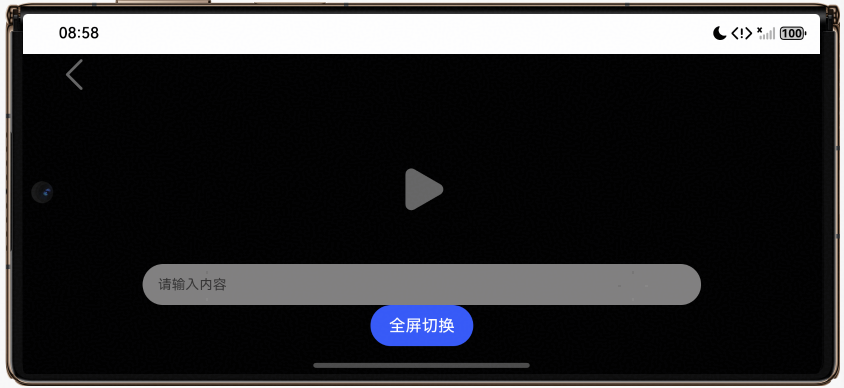

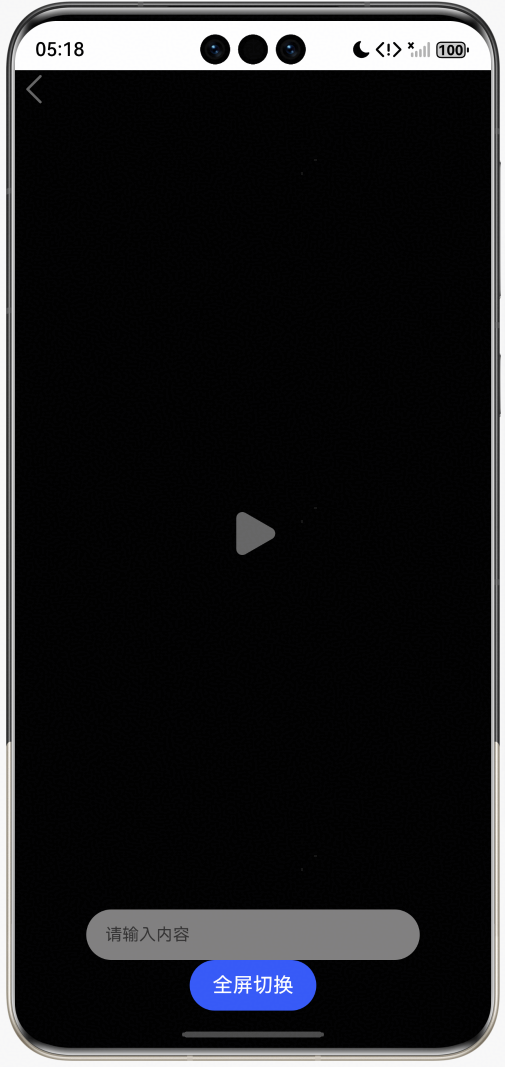

展示布局

1.2 常见问题

1. 图文页左上角返回箭头紧贴顶部状态栏显示，导致部分点击无法选中
2. 双屏、三屏态视频播放页播放按钮显示过大
3. 三屏态连麦直播间按钮错位

1.3 多设备适配

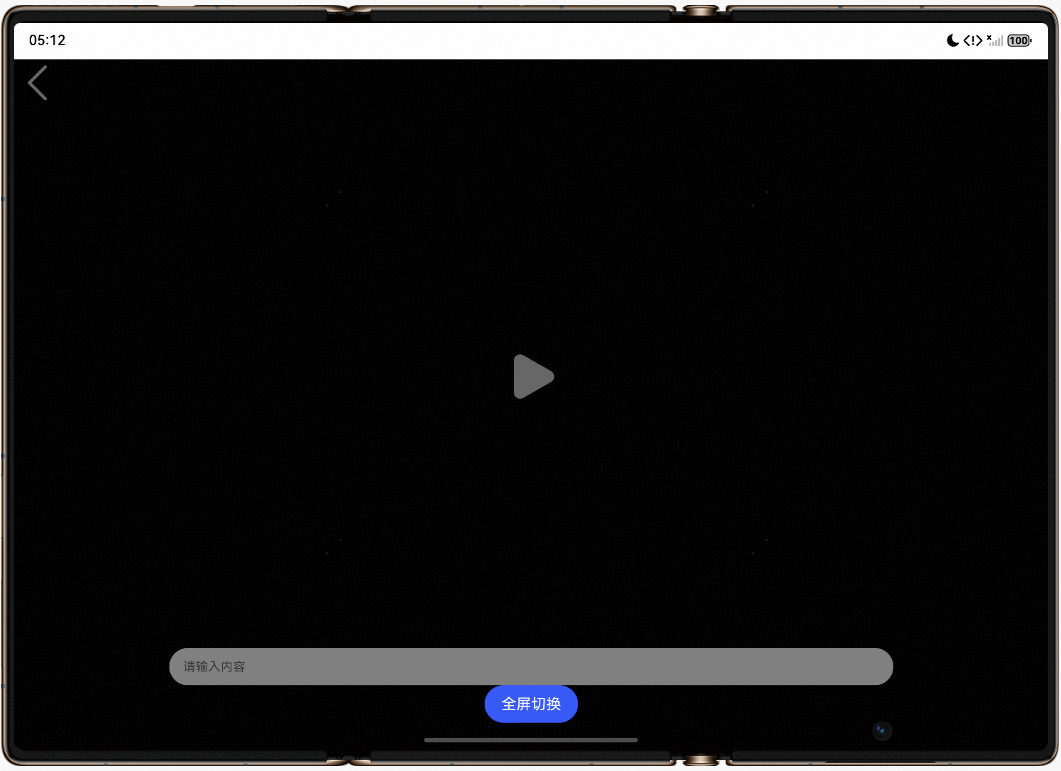

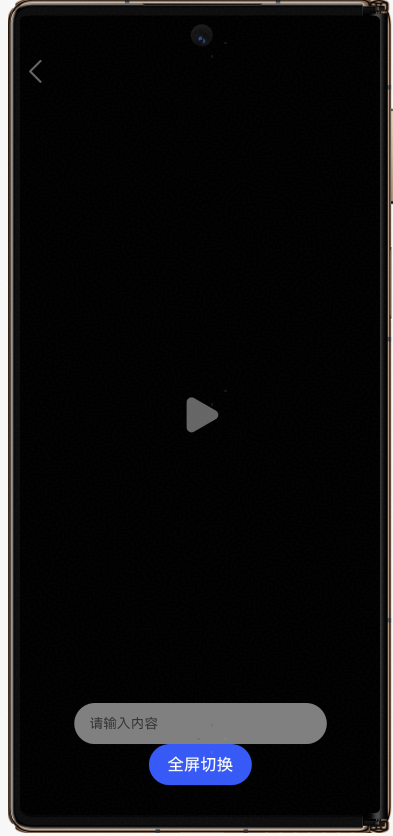

• 适配点1：沉浸式切换（顶部状态栏的显隐）

• 适配点2：功能导航挂件尺寸多设备自适应适配

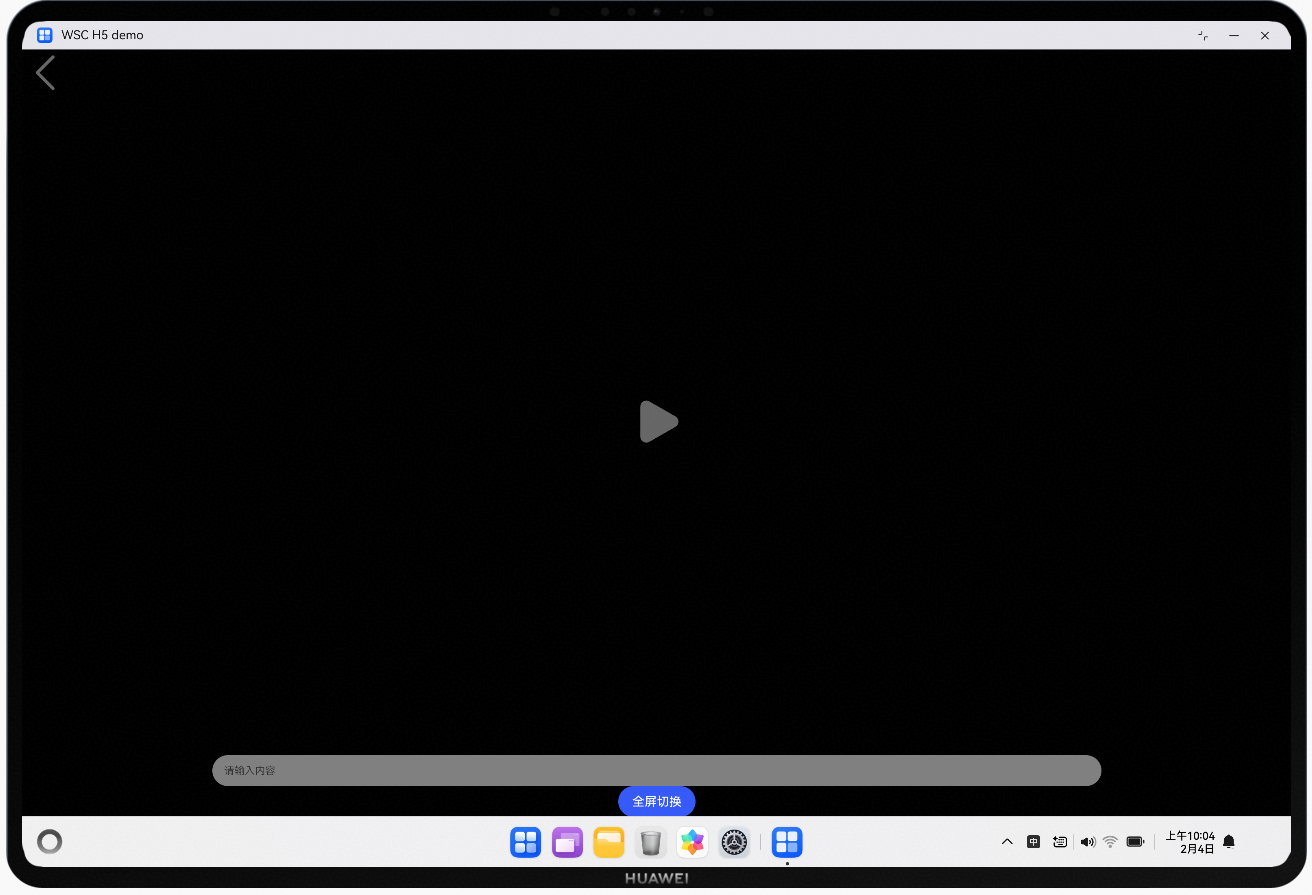

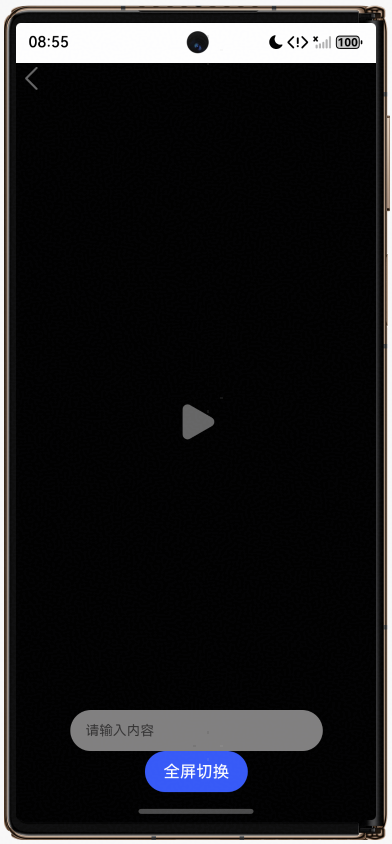

功能导航挂件尺寸支持在不同屏幕尺寸上自适应放大或缩小(如下图播放按钮、返回按钮)

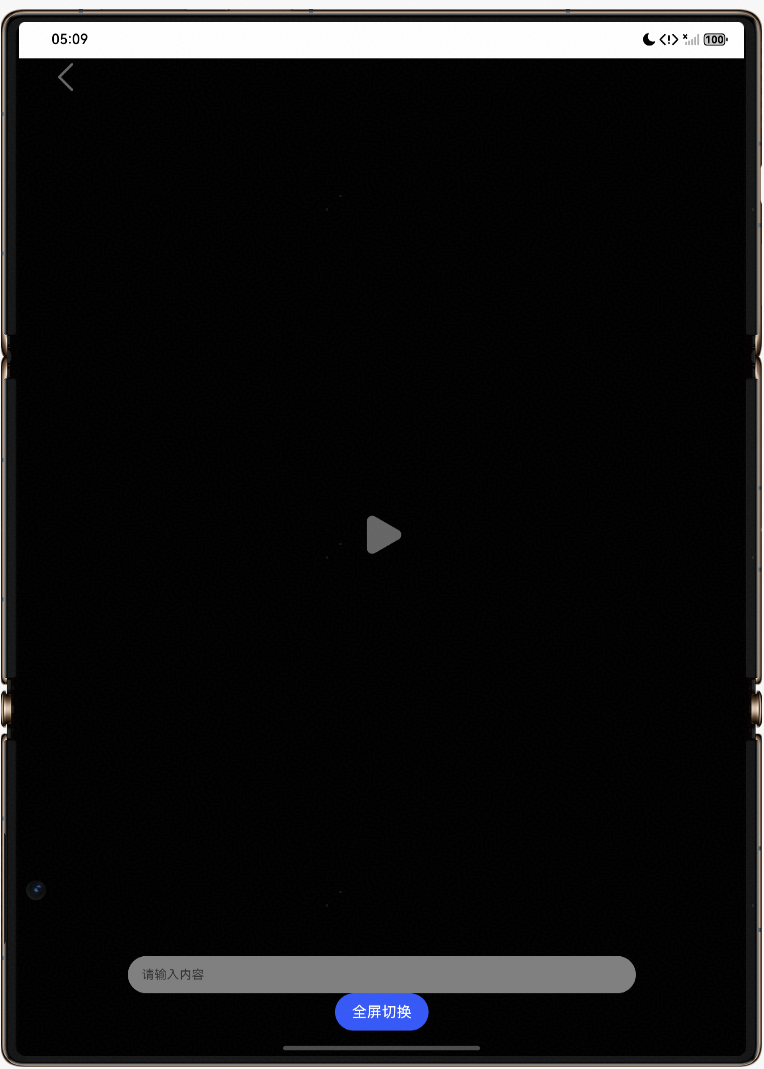

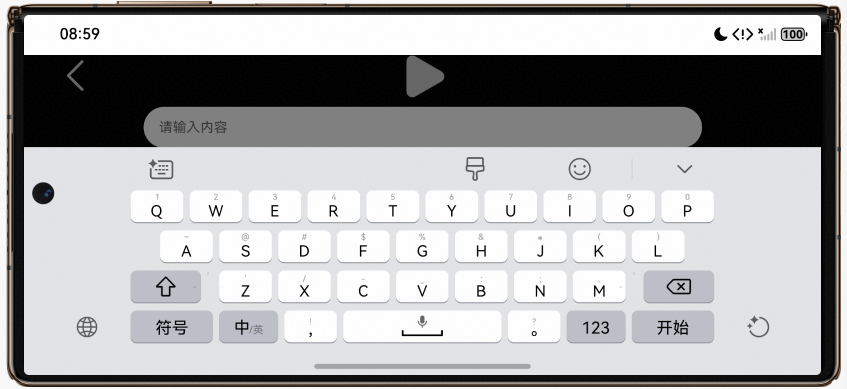

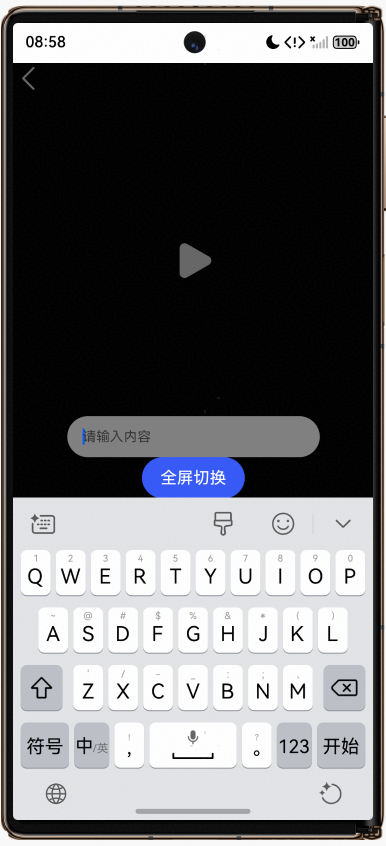

• 适配点3：功能导航挂件软键盘适配

软键盘由底部呼出时，底部挂件横屏状态下可被软键盘遮挡；屏幕其他位置挂件进行自适应调整，避免被遮挡

二、开发指导

2.1 H5开发

2.1.1 关键能力

功能交互挂件的核心处理之一就是区域避让，这部分功能主要通过原生提供的能力进行实现，包含以下几个核心api。

avoidAreaListener()： 该方法主要用于避让区域事件的监听，通过监听"avoidAreaChange"事件，当状态栏、键盘等涉及避让区域的位置发生变化时，该事件就会被触发，执行对应的回调函数，之后将需要处理的数据通过**runJavaScript()**方法传递到h5页面。

async avoidAreaListener(): Promise<void> {
  Logger.warn('Trying to add listener...')
  const windowClass = await this.webClassProxy.getMainWindow();
  try {
    windowClass.off('avoidAreaChange')
    windowClass.on('avoidAreaChange', (data) => {
      this.webController.runJavaScript(`
window.dispatchEvent(new CustomEvent('statusBarChange',{ detail: ${JSON.stringify(data)} }));
`);
      this.webController.runJavaScript(`
window.dispatchEvent(new CustomEvent('avoidAreaChange',{ detail: ${JSON.stringify(data)} }));
`);
      Logger.warn('Succeeded in enabling the listener for system avoid area changes. type:' +
      JSON.stringify(data.type) + ', area: ' + JSON.stringify(data.area));
    });
  } catch (exception) {
    Logger.error(`Failed to enable the listener for system avoid area changes. Cause code: ${exception.code}, message: ${exception.message}`);
  }
}

通过Web组件的src属性引入H5页面，并使用**registerJavaScriptProxy()**原生侧方法，将JavaScript对象注入到window对象中，从而在window对象中调用该对象的方法，实现H5页面调用原生方法。

Web({ src: 'http://0.0.0.0', controller: this.webController })
  .onControllerAttached(() => {
    this.webController.registerJavaScriptProxy(this, 'webClass', ['pushToPage', 'clearPage', 'getLastPage']);
    this.webController.refresh();
  })

2.1.2 指导案例

以功能交互挂件为例，在vue开发框架下给出具体的开发指导。

说明： 功能交互挂件场景是以视频播放页面为例，页面进入默认沉浸式状态，变化主要围绕顶部状态栏的显示和挂件的UI位置、显示等。

• 沉浸式切换（控制顶部状态栏的显隐）

1. 调用原生方法setFullScreen()进入沉浸式，监听当前组件挂载的父层容器的宽高，便于计算各挂件的展示位置。

const handleResize = () => {
  containerHeight.value = document.getElementById('container')?.clientHeight;
};
onMounted(async () => {
  await window.webClass.setWindowBackgroundColor('#000000');
  await window.webClass.setWindowSystemBarProperties();
  await window.webClass.setFullScreen();
  await window.webClass.setWindowSystemBarEnable();
  bottomMargin.value = avoidAreaStore.innerBottomMargin;
  topMargin.value = avoidAreaStore.innerTopMargin;
  containerHeight.value = document.getElementById('container')?.clientHeight || 0;
  window.addEventListener('resize', handleResize);
})

1. 调用setWindowSystemBarEnable()、disableWindowSystemBarEnable()方法控制顶部状态栏的显隐。

const toggle = async () => {
  if(flag.value) {
    await window.webClass.setWindowSystemBarEnable();
  } else {
    await window.webClass.disableWindowSystemBarEnable();
  }
  flag.value = !flag.value;
}

• 挂件尺寸多设备自适应

1. 根据不同设备宽高，自定义设备断点store，用于判断当前窗口所处断点区间。

const DEFAULT_BREAKPOINT_SETTINGS: BreakpointSettings = {
  xs: 0,
  sm: 320,
  md: 600,
  lg: 840,
  xl: 1440,
}
export const useBreakpointStore = defineStore('breakpoint', () => {
  const curBreakpoint = ref<Breakpoints>();
  const breakpointSettings = ref({...DEFAULT_BREAKPOINT_SETTINGS});
  const windowWidth = ref(0);

  const updateBreakpoint = () => {
    windowWidth.value = window.innerWidth;
    for (const [breakpointName, upperLimit] of Object.entries(breakpointSettings.value)) {
      if (windowWidth.value >= upperLimit) {
        curBreakpoint.value = breakpointName as Breakpoints;
      }
    }
  }
  updateBreakpoint();
  window.addEventListener('resize', updateBreakpoint);

  return {
    curBreakpoint,
    breakpointSettings,
    windowWidth,
  }
})

1. 以播放按钮为例，使用断点控制不同设备下的大小。

const playButtonHeight = computed(() => {
  switch (breakpointStore.curBreakpoint) {
    case 'xs':
    case 'sm':
      return '50px';
    case 'md':
      return '60px';
    case 'lg':
      return '70px';
    case 'xl':
      return '80px';
    default:
      return '50px';
  }
});
img.play {
  height: v-bind(playButtonHeight);
  aspect-ratio: 1;
  position: absolute;
  left: calc((100% - v-bind(playButtonHeight)) / 2);
}

• 软键盘弹出适配

1. 页面横竖屏判断，便于控制全屏按钮是否展示。

const isLandScape = computed(() => {
  return appStatusStore.appOrientation === 1 || appStatusStore.appOrientation === 3;
})

1. 使用原生传入方法控制状态栏是否显示，用于区分功能交互挂件场景整体状态。

const toggle = async () => {
  if(flag.value) {
    await window.webClass.setWindowSystemBarEnable();
  } else {
    await window.webClass.disableWindowSystemBarEnable();
  }
  flag.value = !flag.value;
}

1. 挂件区域避让、键盘避让

这里以输入栏底部避让为例（需要考虑的因素相对较多：竖屏下键盘弹起需避让输入栏，全屏按钮显示；横屏下键盘弹起需避让输入栏，全屏按钮不显示）。

const inputBottom = computed(() => {
  return (isLandScape.value && avoidAreaStore.isShowKeyboard) ?
    avoidAreaStore.keyboardHeight + 'px' : avoidAreaStore.isShowKeyboard?
    40 + avoidAreaStore.keyboardHeight + 'px' : avoidAreaStore.innerBottomMargin === 0 ?
    bottomMargin.value + 40 + 'px' : avoidAreaStore.innerBottomMargin + 40 + 'px';
})

2.1.3 示例代码

场景Sample示例代码地址：H5三方框架赋能指导配套代码
