HarmonyOS鸿蒙Next代码工坊适配Pura X Max实践

一、概述

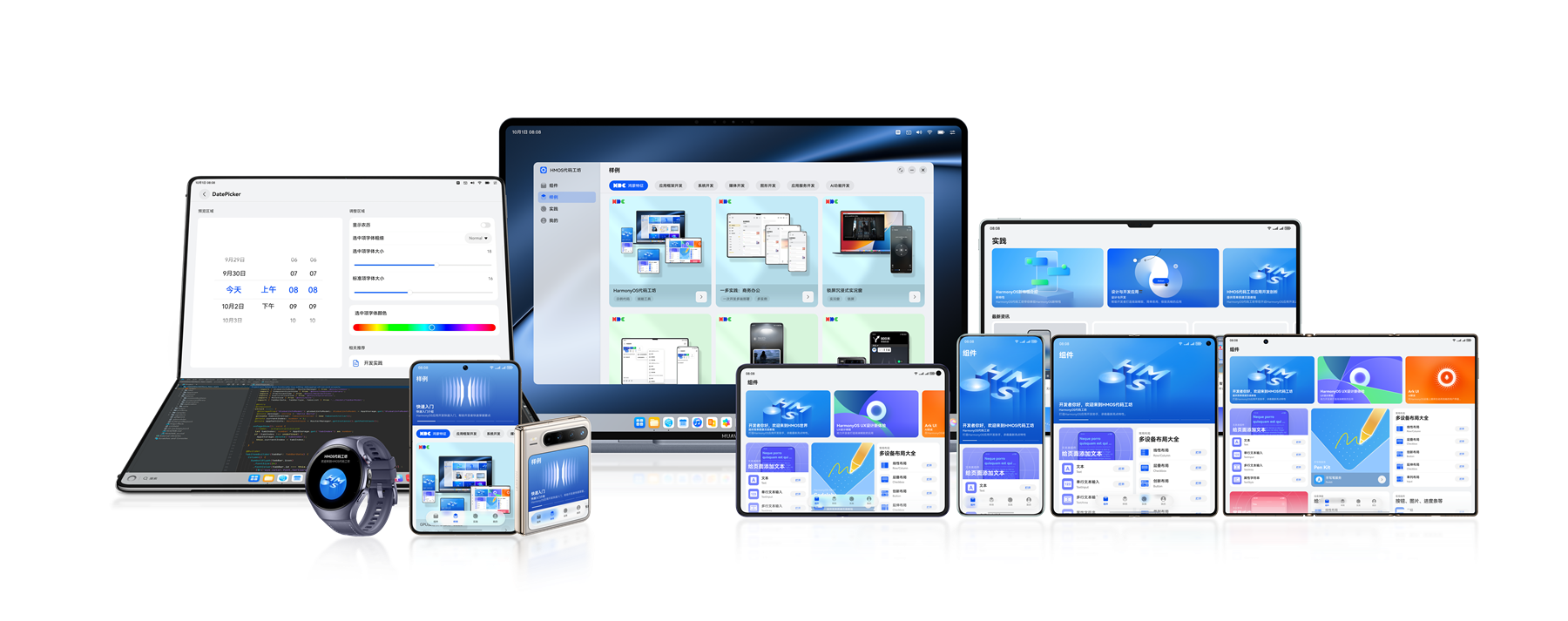

HMOS代码工坊是华为官方大型开源示范应用，旨在汇集华为精选的高质量代码案例，覆盖多种开发场景，全面展示鸿蒙应用架构的最佳实践。代码工坊不仅支持1+8多设备运行，涵盖直板机、折叠机、平板、PC、手表等各种设备形态，还全方位体现鸿蒙应用的精致、流畅、智能、易用、安全、全场景互联等特点，并持续迭代鸿蒙新特性。

开发者可以通过应用市场下载体验各种鸿蒙能力和组件样式：

也可以下载源码学习鸿蒙开发：https://gitcode.com/HarmonyOS_Samples/sample_in_harmonyos 。

近期，华为推出了全新Pura X Max折叠手机，配备了一块宽高比10:14的较宽外屏（折叠态）和一块宽高比14:10的内屏（展开态），其折叠态外屏较直板机更宽，而展开态内屏则相较平板更窄，呈现出"宽手机"+"窄平板"的全新设备形态组合。这种创新设计在提升用户体验的同时，也为应用的开发与适配带来了新的挑战。

作为多设备适配的排头兵，HMOS代码工坊也在适配过程中遇到了诸多问题与挑战，经过深入分析与逐一解决，我们总结了一系列适配经验，希望这篇总结能为广大开发者带来一些启发和指导，助力大家更从容地应对鸿蒙生态日益丰富的设备形态。

二、新设备概览

首先让我们先了解下新设备的各种硬件参数，Pura X Max设备和Pura X设备同为阔折叠类型，在折叠态拥有和Pura X展开态相近的设备尺寸，其具体参数如下：

同时Pura X Max设备在展开态则进入到接近平板尺寸的lg横向断点下，具体参数如下：

从设备形态来看，我们可以发现Pura X Max设备在折叠态和直板机位于同一断点区间，展开态则与平板位于同一断点区间，但其具体的宽高比例却又有所不同。若直接套用直板机和平板上的布局策略，可能对布局完整性和沉浸式效果的体验造成影响。在HMOS代码工坊的实际开发中，就遇到了诸如沉浸式头图比例错误、组件卡片内容被截断、卡片分列效果失调等一系列问题。而接下来，我们将通过分析和解决这些实际问题，为大家带来具体的Pura X Max适配指导。

三、适配实操

问题一：沉浸式banner轮播图比例问题

1. 问题现象

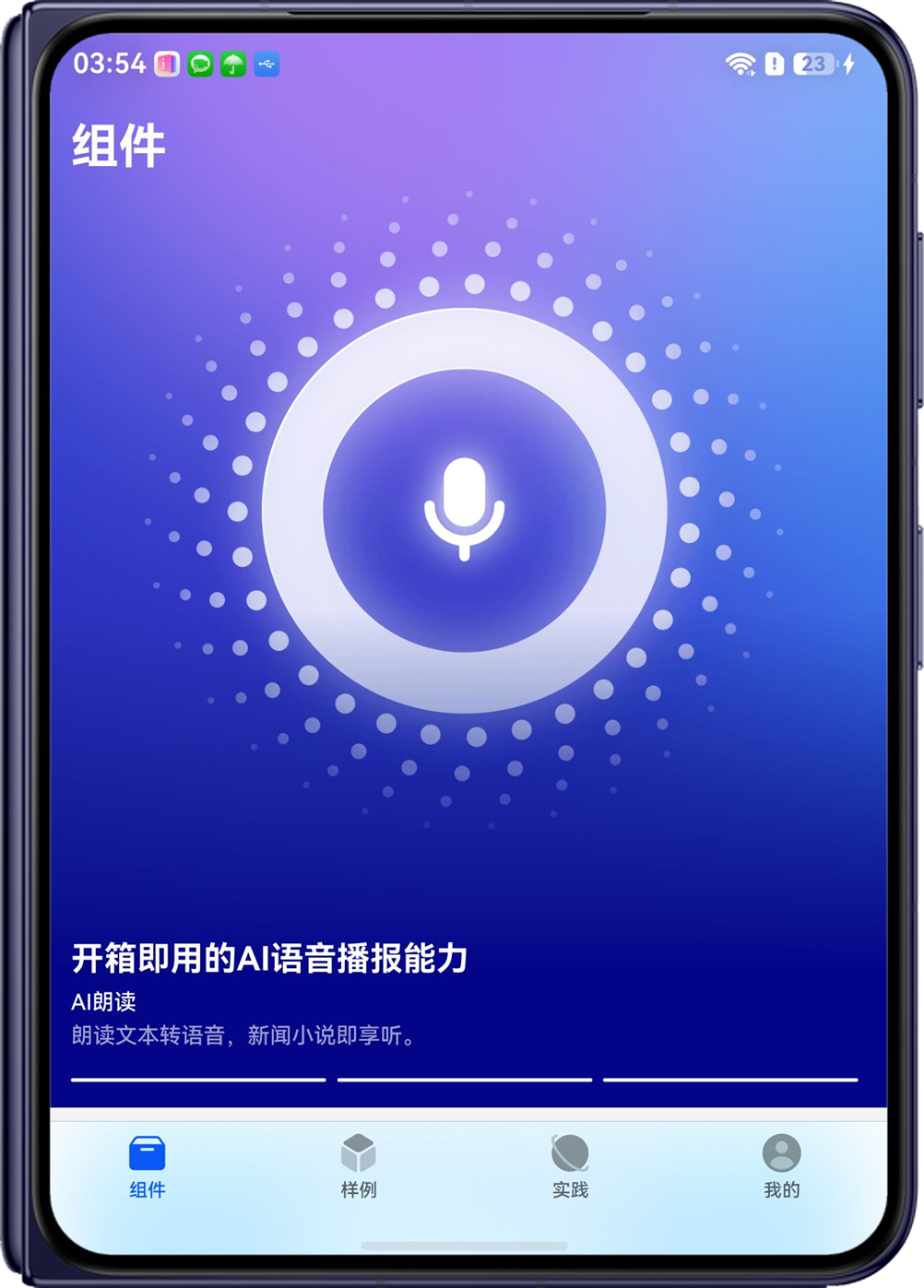

在Pura X Max折叠态竖屏形态下，HMOS代码工坊各个tab栏首页顶部banner轮播图高度过高，直接覆盖全屏，下图以组件库首页效果为例对比Pura X Max与直板机的效果：

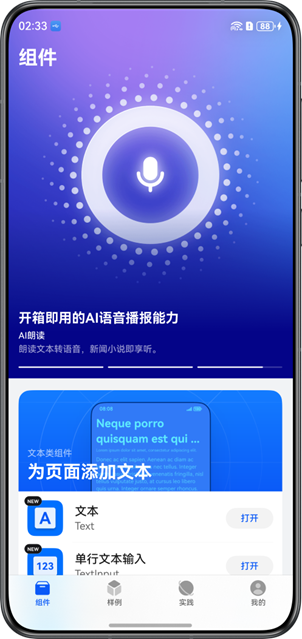

直板机(以mate60 pro为例)	Pura X Max

这样的布局效果导致用户完全看不到下方组件卡片标题，四个tab页面仅展示轮播图内容无法区分具体tab功能，容易引起困惑。

2. 问题根因

首先，我们需要找到轮播图布局尺寸的相关代码，在BaseHomeViewModel.ets文件中，针对横向sm断点的场景，Banner图的宽度设置为100%，即占满全屏，而高度则根据设备宽度的固定比例进行设定。

在这样的布局策略下，对于窄屏设备(宽高比小于1:2)banner图的高度设置为设备宽度的1.28倍，整体布局大约占据页面的60%。然而，对于Pura X展开态和Pura X Max折叠态这样的宽屏设备(宽高比介于9:10.8到9:18之间)，Banner图的高度几乎与屏幕高度一致，布局效果过高。

在之前的适配过程中，我们通过deviceInfo.productSeries对Pura X设备进行了特殊处理，将高度比例手动调整为0.58倍，但这种基于特定型号的适配方案缺乏扩展性和兼容性，因此在新的宽屏设备场景下，问题再次出现。这也促使我们进一步思考如何构建一套更具通用性的适配解决方案。

public constructor(initialState: T) {
  // 不建议做法-通过具体设备型号作区分
  this.state.bannerState.bannerHeight = new BreakpointType({
    sm: deviceInfo.productSeries === ProductSeriesEnum.VDE ?
      CommonConstants.BANNER_ASPECT_VERDE * globalInfoModel.deviceWidth :
      CommonConstants.BANNER_ASPECT_SM * globalInfoModel.deviceWidth,
    md: CommonConstants.BANNER_ASPECT_MD * globalInfoModel.deviceWidth,
    lg: BANNER_HEIGHT_LG + naviTitleHeight,
    xl: BANNER_HEIGHT_LG + naviTitleHeight,
  }).getValue(globalInfoModel.widthBreakpoint);
  // ...
}

3. 解决方案

(1) 基础兜底

在上一章根因分析中，我们发现Banner图采用的是固定宽高比的宽度自适应布局，导致在宽屏设备上高度过高，因此为了保证一个兜底的布局效果，我们可以在原有方案中引入一些布局限制：

以最初为直板设备设计的布局为例，较为和谐的布局效果是Banner图占据页面的约60%高度。为此，我们可以使用 constraintSize 属性，设置 maxHeight: '60%'，从而限制其高度不会随着宽度的增加而无限制扩大。类似地，还可以设置其他最大或最小的宽高限制，使组件在预设的范围内进行自适应调整。

这样的方案能够有效控制组件的尺寸，避免在不同设备上出现过大或过小的情况。但需要注意的是，单纯依赖尺寸限制也只能保证兜底的效果，在超出限制的设备上都会按照最大值显示，仍可能影响用户体验的一致性。

BannerSwiperBuilder() {
  Swiper(this.swiperController) {
    LazyForEach(this.bannerState.bannerResource, (bannerData: BannerData) => {
      BannerItem({ bannerData: bannerData, widthBreakpoint: this.globalInfoModel.widthBreakpoint })
        .onClick(() => {
          this.handleItemClick?.(bannerData);
        })
    }, (bannerData: BannerData) => bannerData.id.toString())
  }
  // 设置尺寸限制
  .constraintSize({ maxHeight: '60%' })

(2) 细分设计

因此除了设置宽高限制的基础方案外，我们还可以进一步根据具体的设备形态进行细分设计。例如，针对窄屏直板机，我们可以为 Banner 图采用 1:1.28 的竖版长图效果，而在宽屏设备上则切换为 1:0.58 的宽图布局，具体的宽高比例开发者可根据实际需求灵活调整。

在这样的布局策略下，当我们在 sm 断点下的横向场景进行适配时，还需要进一步区分常规直板机与 Pura X Max 折叠屏设备的折叠态。此时，我们可以通过设备宽高比的条件判断来进行分类。将宽高比在 9:18 以内的设备划分为窄屏设备（narrow），包括常规直板机以及双折叠、三折叠设备的折叠态；而 Pura X Max 折叠态外屏、Pura X 展开态内屏等竖屏设备（portrait）的宽高比则在 9:10.8 到 9:18 之间。此外，Pura X 折叠态外屏这类方形屏设备的宽高比则落在 9:7.2 到 9:10.8 的区间内。

参考这个划分策略，我们在屏幕尺寸监听的数据模型中增加一项宽高比。在HMOS代码工坊中，我们通过一个全局变量globalInfoModel记录各种屏幕属性包括横向断点、状态栏高度、折叠状态等，这里我们新增一条aspectRatio记录当前屏幕宽高比。

export class GlobalInfoModel {
  public foldExpanded: boolean = false;
  public widthBreakpoint: WidthBreakpoint = WidthBreakpoint.WIDTH_SM;
  public heightBreakpoint: HeightBreakpoint = HeightBreakpoint.HEIGHT_SM;
  public naviIndicatorHeight: number = 0;
  public statusBarHeight: number = 0;
  public decorHeight: number = 0;
  public deviceHeight: number = 0;
  public deviceWidth: number = 0;
  public needDynamicHideBar: boolean = false;
  // 屏幕宽高比
  public aspectRatio: number = 0;
}

在WindowUtil.ets中，通过on(‘windowSizeChange’)监听窗口尺寸的改变，在更新宽高断点的同时实时更新窗口的宽高比。

public static setWindowSize(windowSize?: window.Size | window.Rect) {
  const globalInfoModel: GlobalInfoModel = AppStorage.get(StorageKey.GLOBAL_INFO) ?? new GlobalInfoModel();
  // 监听计算屏幕宽高比
  if (windowSize) {
    const vpHeight = WindowUtil.uiContext.px2vp(windowSize.height);
    const vpWidth = WindowUtil.uiContext.px2vp(windowSize.width);
    globalInfoModel.deviceHeight = vpHeight;
    globalInfoModel.deviceWidth = vpWidth;
    if (vpHeight > 0) {
      globalInfoModel.aspectRatio = vpWidth / vpHeight;
    }
  }
  // ...
}

设置Banner头图布局高度的时候，在sm断点下根据设备宽高比而非具体设备类型进行区分，分别对窄屏设备与宽屏设备设为不同的值。

public constructor(initialState: T) {
  // 通过横向尺寸+宽高比综合区分布局
  this.state.bannerState.bannerHeight = new BreakpointType({
    sm: globalInfoModel.aspectRatio < CommonConstants.ASPECT_SQUARE_PORTRAIT &&
      globalInfoModel.aspectRatio > CommonConstants.ASPECT_PORTRAIT_NARROW ?
      CommonConstants.BANNER_ASPECT_PORTRAIT * globalInfoModel.deviceWidth :
      CommonConstants.BANNER_ASPECT_SM * globalInfoModel.deviceWidth,
    md: CommonConstants.BANNER_ASPECT_MD * globalInfoModel.deviceWidth,
    lg: BANNER_HEIGHT_LG + naviTitleHeight,
    xl: BANNER_HEIGHT_LG + naviTitleHeight,
  }).getValue(globalInfoModel.widthBreakpoint);
  this.state.bannerHeight = this.state.bannerState.bannerHeight;
  this.originBannerHeight = this.state.bannerHeight;
  this.setTitleBarStyle();
}

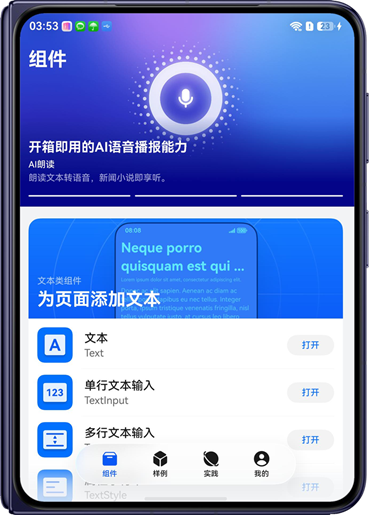

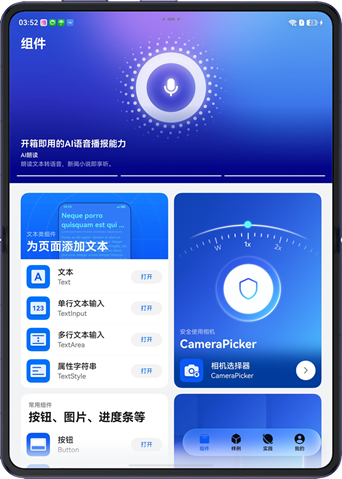

最终实现的适配效果如下所示：

适配前	适配后

(3) banner图技巧

通过上述场景我们可以看到，Banner图在不同设备上的布局尺寸变化较大。如果为所有设备使用同一张图片，可能会导致图片拉伸失真或出现黑边；而若为每种设备单独制作图片，又会显著增加设计和开发的工作量。

为了解决这一问题，HMOS 代码工坊采用了“一张大图多次复用”的策略：将Banner的核心内容居中设计，并通过颜色延伸处理背景。在不同设备上，使用 objectFit(ImageFit.Cover) 属性对图片进行居中截取，从而在保证视觉一致性的同时，兼顾适配效率和资源优化。

ImageComponent({
  src: this.bannerData?.mediaUrl,
  // 设置图片适应策略
  objectFit: ImageFit.Cover,
  alt: $r(undefined),
})

这样保证图片核心内容正确展示，随设备形态变化的图片比例只会影响背景延伸色块的截取范围。最终效果如下：

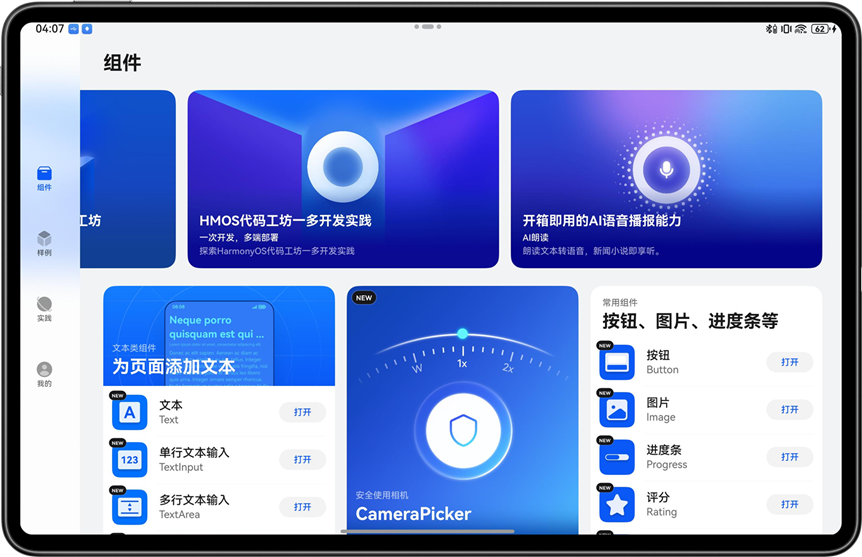

banner轮播图原图	直板机	Pura X Max展开态竖屏	平板

4. 经验小结

(1) 在使用自适应布局时，组件应结合合理的约束条件进行设计，不能无限制地随着设备尺寸变化而变化。例如，头图应保持合理的页面占比，分列卡片应设置最小宽度和高度等，以确保在不同设备上依然具备良好的视觉效果和可用性。

(2) UX设计中，仅依赖横向断点无法覆盖所有页面场景。在固定高度或特定宽高比的场景下，还需综合考虑纵向断点和宽高比等因素。同时，应尽量避免以具体设备类型作为划分依据，以免影响未来同种设备形态下新设备的兼容性。

问题二：卡片标题文本超长导致布局错乱

1. 问题现象

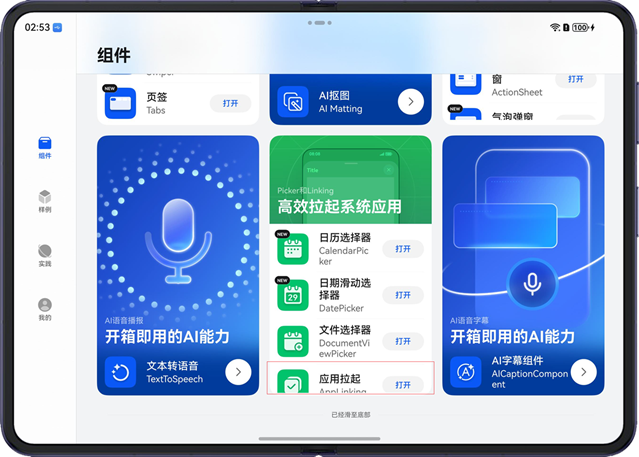

在组件库首页、样例首页等页面中，卡片的标题文本过长，出现换行或超出边界的情况，进而导致布局错乱。

组件库首页图文卡片	样例首页文章卡片

2. 问题根因

此类问题的根源较为明显：在展开态横屏模式下，Pura X Max设备的尺寸处于lg横向断点，HMOS 代码工坊卡片默认采用三列布局。然而，Pura X Max 设备屏幕宽度较平板稍窄，导致每列卡片宽度受限，标题文本若未做行数限制和超长处理策略，则会引发布局异常。

3. 解决方案

(1) 组件库首页卡片：在组件库卡片中，主副标题使用column组件包裹，采用上下布局。为了保持所有卡片的对齐效果，卡片的高度被固定，因此文本一旦超长后不能换行，必须强制保持为单行展示，超长部分则采用省略处理。可以通过设置maxLines和textOverflow属性实现，代码如下：

Text(this.componentCardData?.subTitle)
  .fontSize($r('sys.float.Body_S'))
  .fontColor($r('sys.color.font_secondary'))
  .fontWeight(FontWeight.Regular)
  .margin({ left: $r('sys.float.padding_level8'), bottom: $r('sys.float.padding_level2') })
  .maxLines(1)
  .ellipsisMode(EllipsisMode.END)
  .textOverflow({ overflow: TextOverflow.Ellipsis })
Text(this.componentCardData?.title)
  .fontSize($r('sys.float.Title_M'))
  .fontColor($r('sys.color.font_primary'))
  .fontWeight(FontWeight.Bold)
  .margin({ left: $r('sys.float.padding_level8'), bottom: $r('sys.float.padding_level4') })
  .textOverflow({ overflow: TextOverflow.Ellipsis })
  .maxLines(1)
  .ellipsisMode(EllipsisMode.END)
  .textOverflow({ overflow: TextOverflow.Ellipsis })

(2) 样例首页卡片：样例首页卡片中，主副标题的父容器为Row组件，采用左右布局，与组件库首页卡片的场景略有差异，在同样给主副标题补充设置行数上限与超长省略属性的同时，为了保证主副标题分列卡片两端，需要用到弹性布局中的justifyContent(FlexAlign.SpaceBetween)样式，并使用margin属性添加16vp的安全距离，通过flexShrink属性控制主标题优先省略。

Row() {
  Text(this.discoverContent.title)
    .fontColor($r('sys.color.font_primary'))
    .fontSize($r('sys.float.Body_L'))
    .fontWeight(FontWeight.Bold)
    .maxLines(1)
    .textOverflow({ overflow: TextOverflow.Ellipsis })
    .flexShrink(1)
    .margin({ right: 16 })
  Text(this.discoverContent.subTitle)
    .margin({ bottom: $r('sys.float.padding_level1') })
    .fontColor($r('sys.color.font_primary'))
    .fontSize($r('sys.float.Caption_M'))
    .fontWeight(FontWeight.Regular)
    .maxLines(1)
    .textOverflow({ overflow: TextOverflow.Ellipsis })
    .flexShrink(0)
}

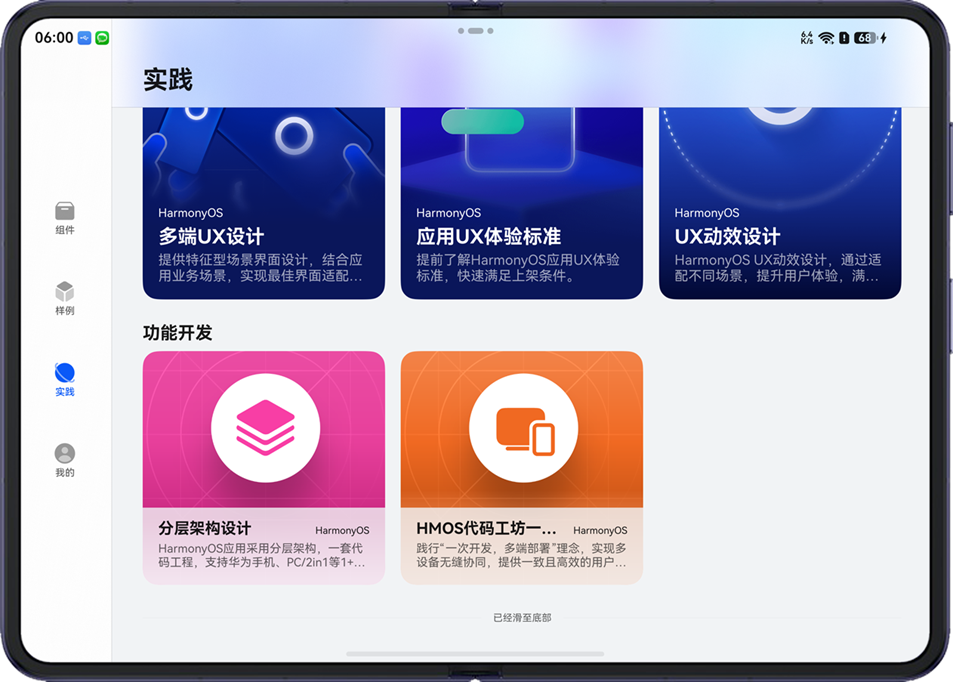

(3) 最终的适配效果如下，文本换行导致截断或者超出组件边界的问题得到了有效地解决：

组件库首页	样例首页文章卡片

4. 经验小结

(1) 对于 image、text 等组件，其内容由具体资源文件决定，可能会超出组件本身设定的尺寸限制，从而导致截断、换行等非预期显示效果。因此，在设计时应合理设置 objectFit、maxLines、textOverflow 等约束属性，以确保在各种边界场景下仍能保持正确的布局效果，多处使用时可以封装成公共自适应组件，如标题类文本统一设置为单行显示超长省略的效果，避免多处代码冗余以及可能的多设备适配遗漏。

(2) 在需要组件尺寸自适应的场景中，建议采用盒子布局等策略，通过合理控制间距与边距来灵活排列子组件，避免使用从左到右的线性布局或固定位置布局。同时，可灵活运用 flex 等自适应布局方式，提升页面在不同设备上的兼容性，具体可参考《自适应布局》文档。

问题三：组件库卡片过窄

1. 问题现象

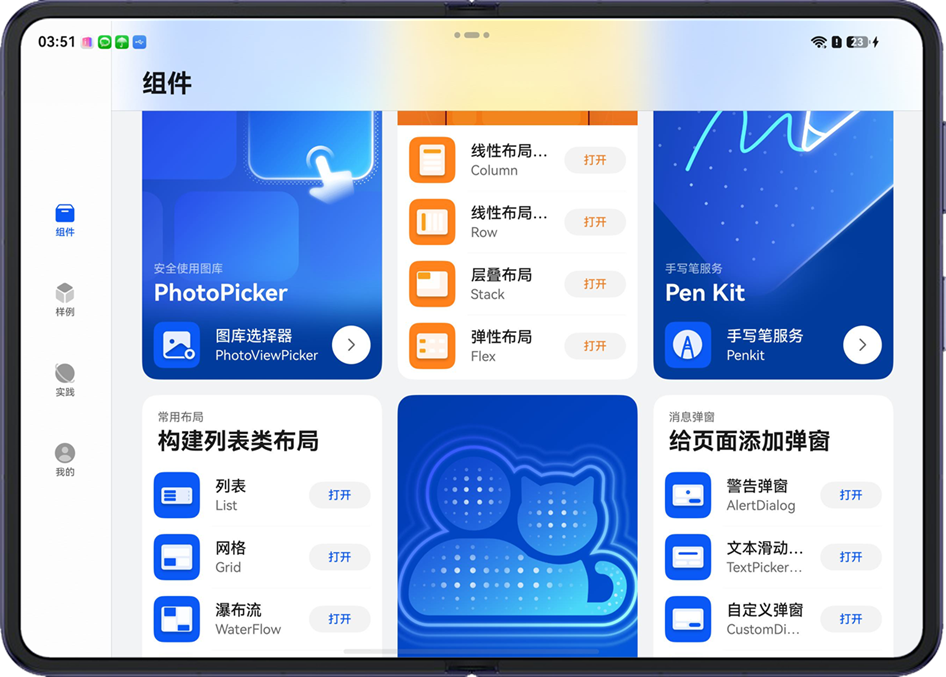

在统一为问题二添加超长省略逻辑后，组件库首页卡片的分列显示效果仍不理想。由于采用三列布局，标题文本被大量省略，导致用户难以识别各卡片的具体内容，进而影响整体的使用体验。

组件库首页

2. 问题根因

在Pura X Max展开态横屏状态下，屏幕宽度为 939vp，左侧侧边栏宽度为 96vp，卡片两侧边距均为32vp，因此实际可用布局宽度仅为 789vp。从实际布局范围来看，卡片区域宽度已处于md断点区间，若继续沿用lg断点下的三列布局，显然效果不协调。此类实际可用空间与窗口尺寸不匹配，且涉及断点阈值边界的情况，需重新审视并调整布局策略。

3. 解决方案

如上所述，由于Tab栏的占用，卡片布局的可用宽度受限。为了使组件库卡片更充分地利用页面空间，我们建议采用API23新推出的悬浮Tab栏能力，为页面带来更沉浸的填充效果和更空间化的设计体验。

具体实现上，可以通过HdsTabs组件的barFloatingStyle属性，将Tab栏设置为半透明悬浮样式，使其悬浮于页面之上，从而释放下方空间，使卡片能够占满全屏。

在使用过程中，请注意做好版本隔离，确保在 API23 以下版本中不会因功能不兼容导致异常。

// 处理版本隔离
if (HdsUtil.isSupportNewMaterialApi()) {
  (this.tabsModifier as HdsTabsModifier)
    .vertical(false)
    .barPosition(BarPosition.End)
    .barHeight(this.globalInfoModel.widthBreakpoint === WidthBreakpoint.WIDTH_XL ? 0 :
      CommonConstants.TAB_BAR_HEIGHT)
    .barFloatingStyle({
      adaptToHandedness: true,
      barBottomMargin: this.globalInfoModel.naviIndicatorHeight,
      systemMaterialEffect: {
        materialType: hdsMaterial.MaterialType.IMMERSIVE,
        materialLevel: hdsMaterial.MaterialLevel.ADAPTIVE,
      },
    })
}

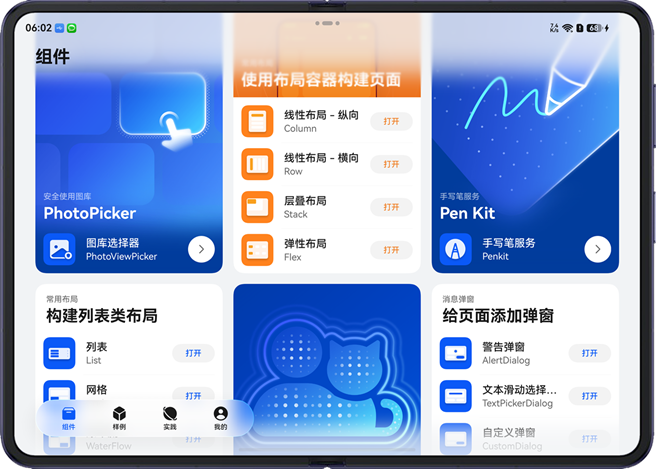

具体效果如下：

组件库首页

4. 经验小结

(1) 在设计页面布局时，应关注响应式布局中组件的布局空间与窗口尺寸的对应关系，建议以实际布局范围为依据进行属性设置，确保布局效果更贴合组件实际显示空间。

(2) 针对每个断点区间设计UX时，可借助自由多窗能力检视不同场景下的页面呈现效果。特别需要注意断点之间的边界情况，及时调整布局策略，或在必要时自定义断点划分体系，以提升整体适配性与用户体验。

四、总结

以上是HMOS代码工坊在适配Pura X Max设备过程中遇到的主要问题。通过总结可以发现，问题的根源主要集中在三个方面：自适应布局策略、响应式布局策略以及布局约束。

• 自适应布局策略：在处理组件尺寸自适应时，应选择合适的变化策略，如弹性布局、按比例划分等，确保组件大小能够随着设备窗口尺寸的变化而合理调整，审视固定数值尺寸的合理性；可以封装一些待自适应属性的自定义Text、Image等组件，供各处使用以防适配遗漏。
• 响应式布局策略：在基于断点的布局设计中，需特别关注断点区间的划分粒度和阈值设置，确保其符合UX设计需求。同时，应充分验证断点边界条件，并检查不同宽高比下的布局表现。建议根据实际布局空间灵活设定响应式断点，而非依赖固定设备类型。
• 布局约束：在自适应+响应式的基础上，还需引入必要的布局约束，防止组件无限制地扩展或收缩。尤其对于文本和其他内容尺寸不固定的组件，应设置行数限制、超长策略等约束属性，以确保内容始终能正确展示，不因尺寸变化而错乱。

遵循以上策略进行页面设计和实现，有助于打造更具扩展性和兼容性的UI，使应用在面对日益多样的设备形态时，依然保持稳定、一致的用户体验——真正实现“以不变应万变”。

五、参考链接

HMOS代码工坊源码：https://gitcode.com/HarmonyOS_Samples/sample_in_harmonyos

HMOS代码工坊下载链接：

《自适应布局》：https://developer.huawei.com/consumer/cn/doc/best-practices/bpta-multi-device-adaptive-layout
