CAD新手必练图形二

CAD新手必练图形二 这次我们用CAD梦想画图软件绘制一个CAD新手必练图形,它用到的有CAD矩形、直线、圆弧、等分等命令结合起来完成绘制的,可以跟着一起操作一下。

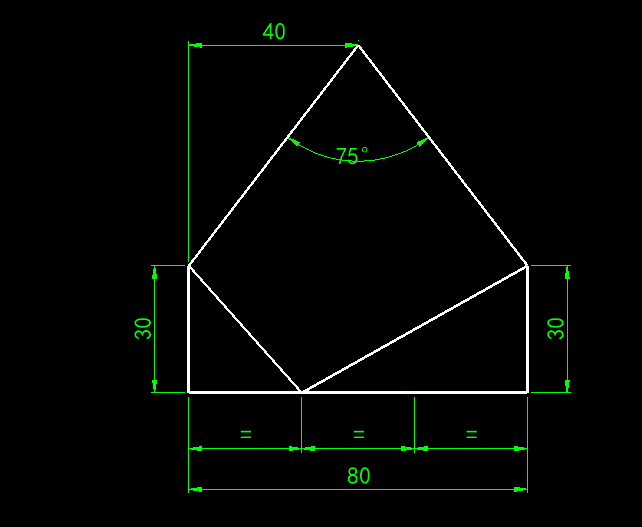

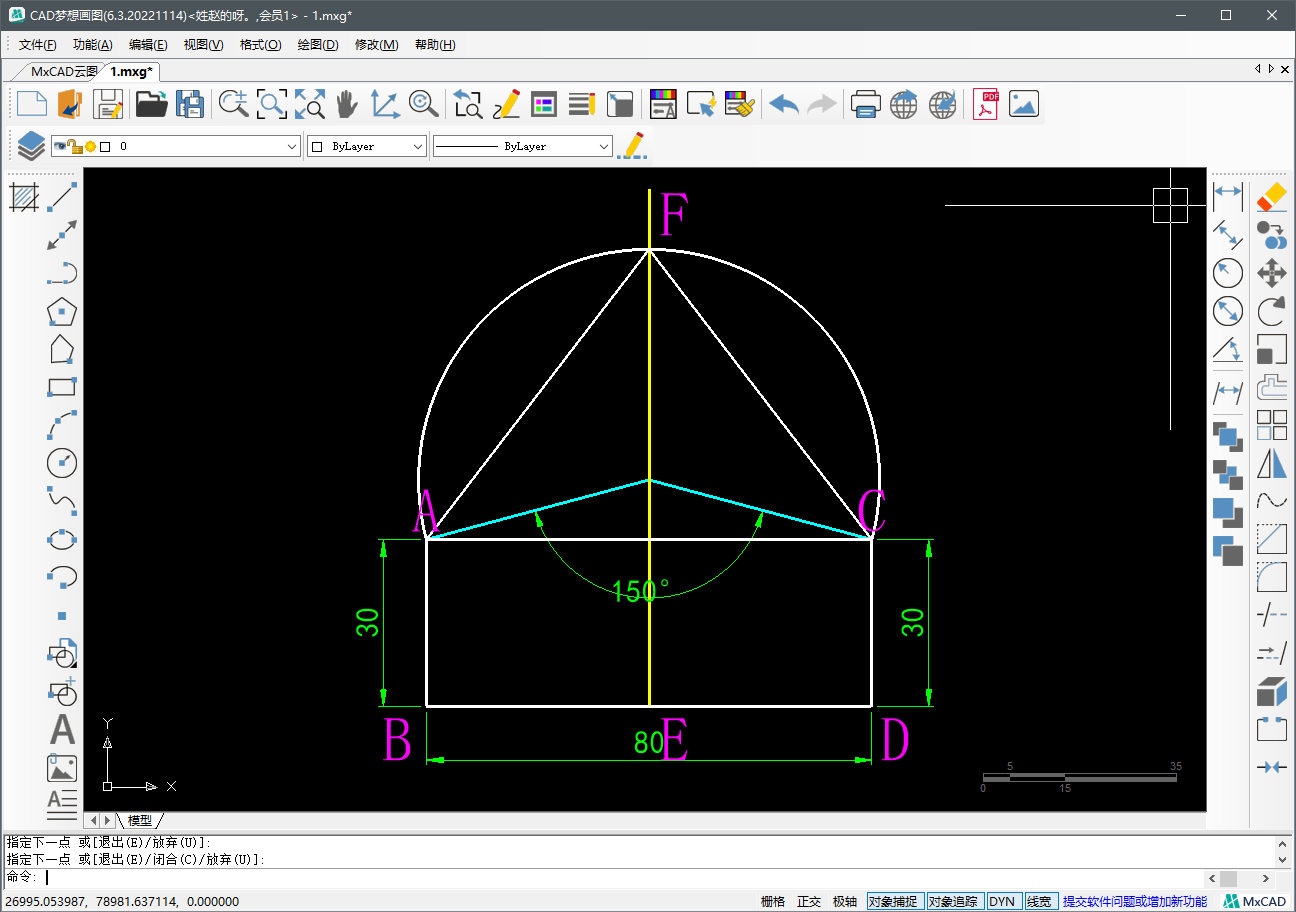

目标图形

目标图形

操作步骤

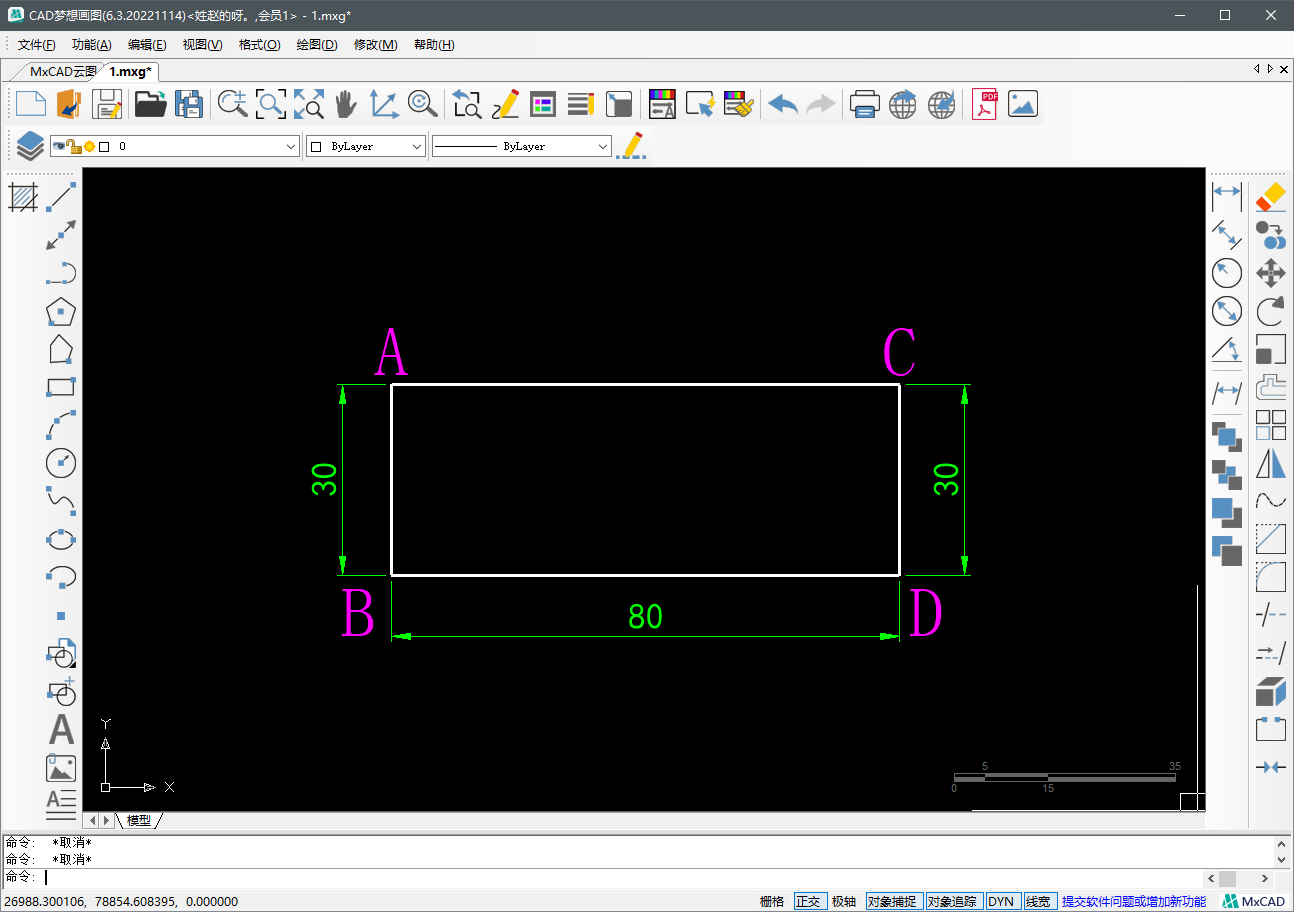

  1. 使用CAD矩形命令(快捷键:REC)绘制一个长80宽30的矩形ABCD。

    1

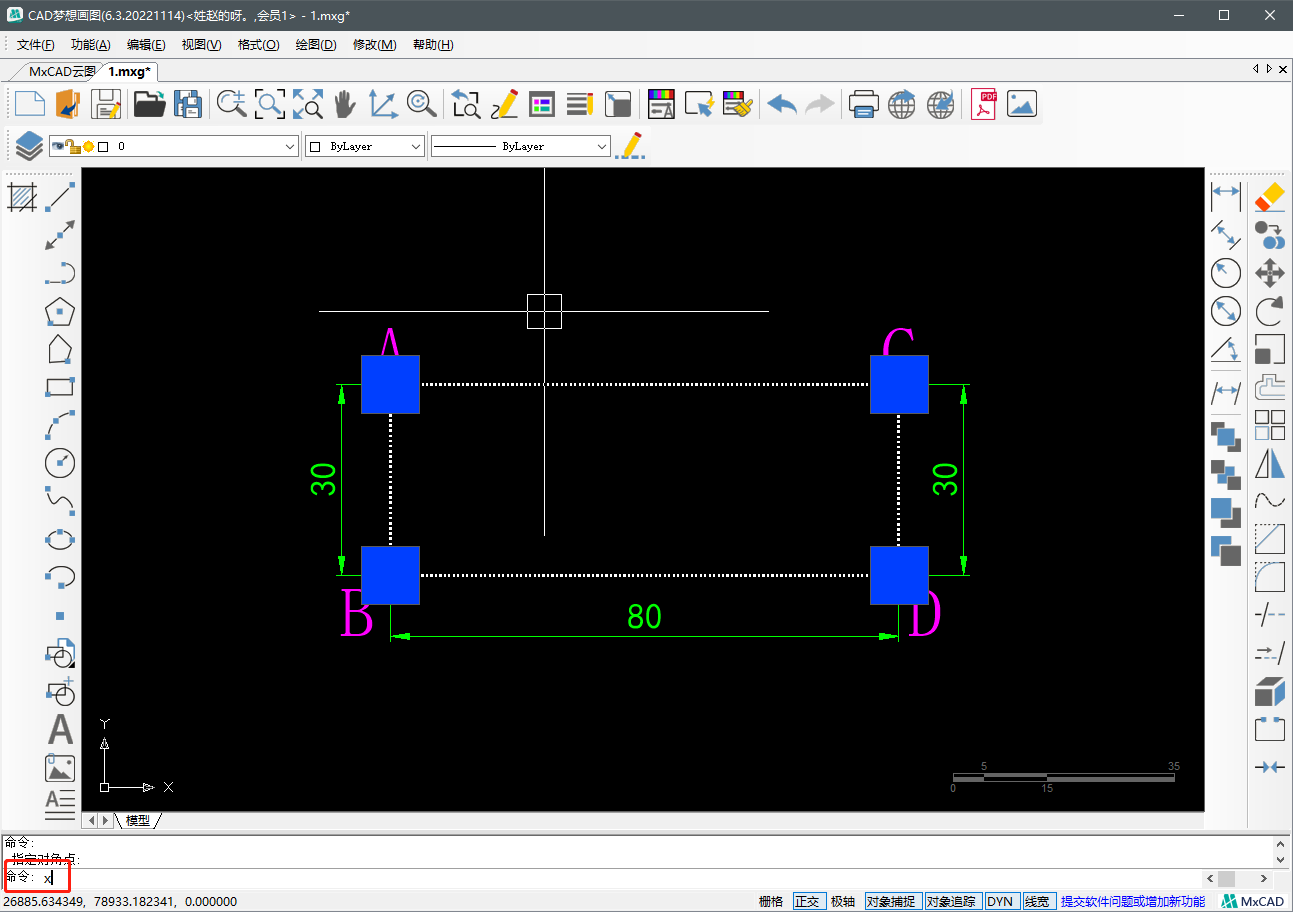

  2. 选中矩形ABCD使用CAD分解命令快捷键X将矩形分解。

    2

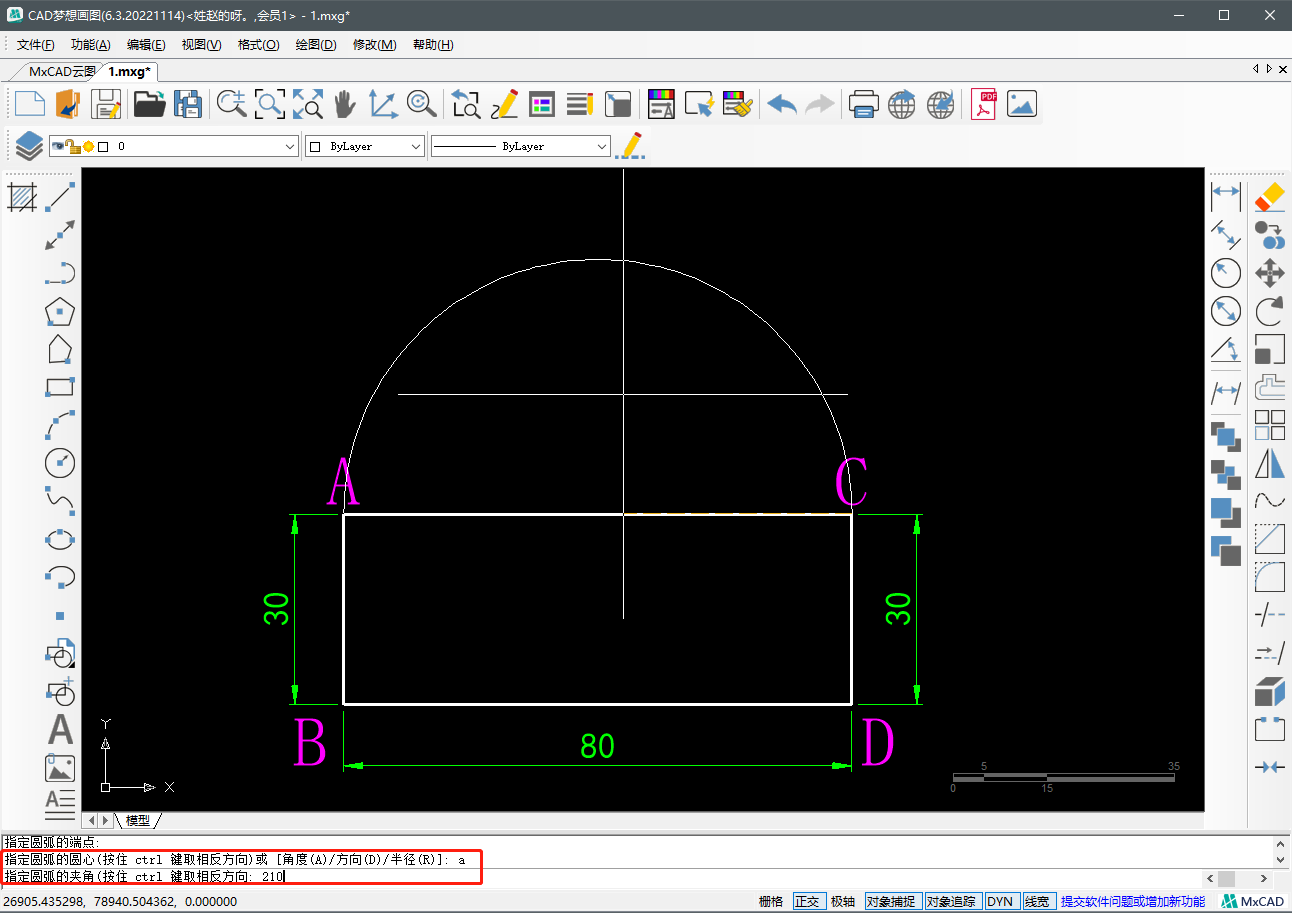

  3. 使用CAD圆弧命令,指定C点为起点输入E指定A点为端点,再输入A指定角度为210°

    3

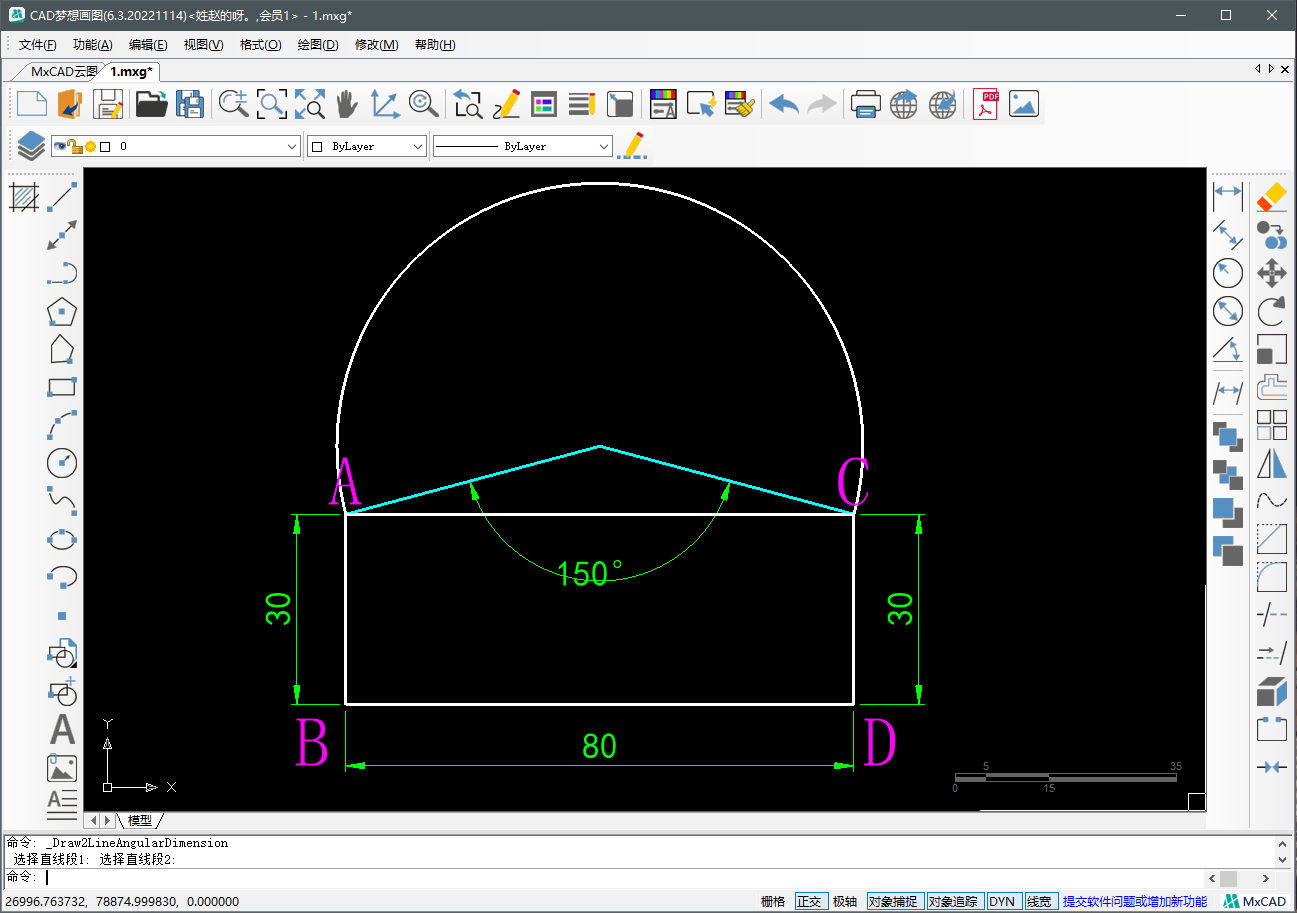

  4. 这样就绘制出了以线段AD为弦,圆心角为150°的圆弧,弦AD所对的圆周角就是75°了。

    4

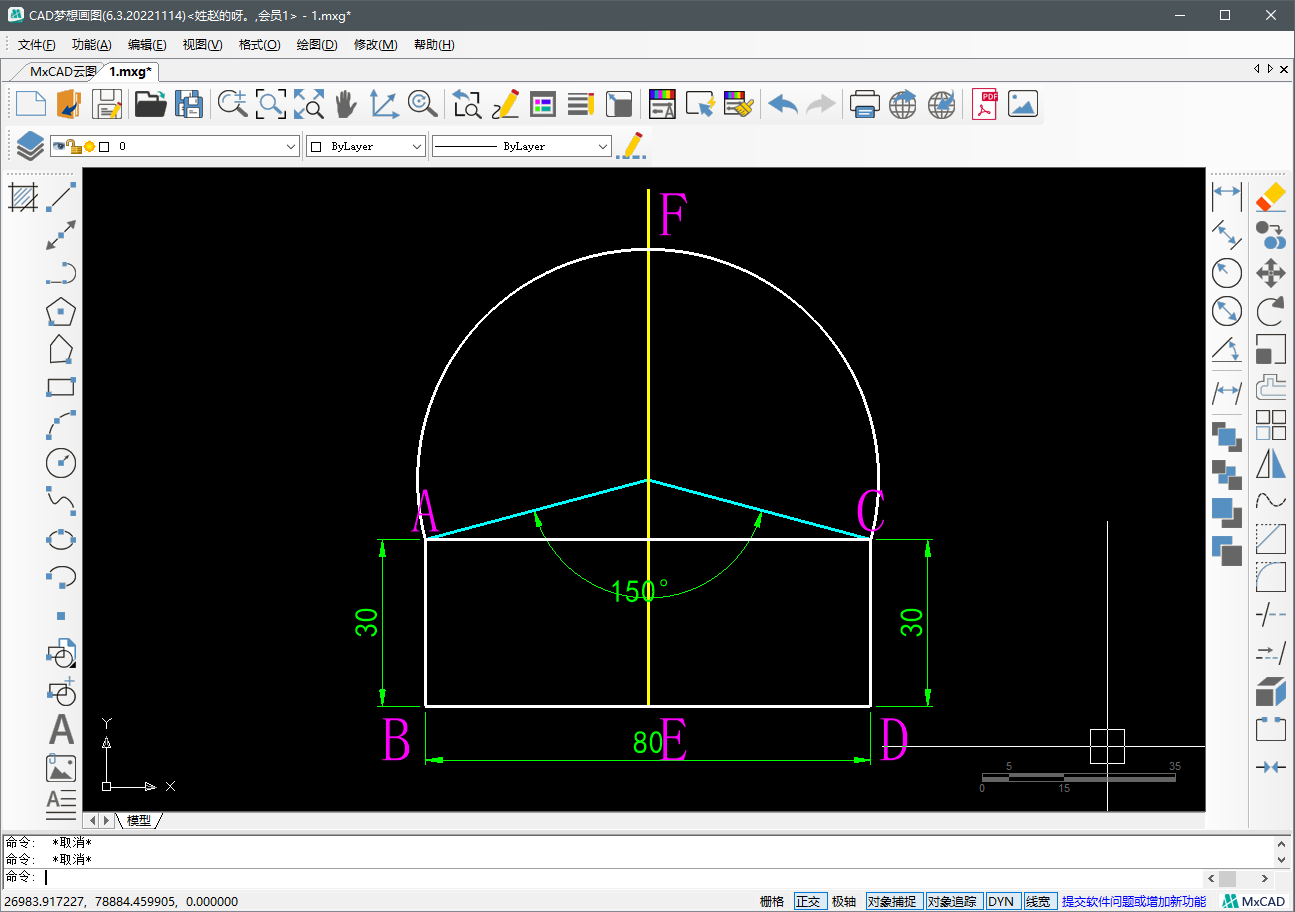

  5. 使用CAD直线命令L以BD线段的中点E为起点向上绘制一条垂直的线段与圆弧AC相交与点F。

    5

  6. 再次使用直线命令连接出线段AF、FC。

    6

  7. 使用删除命令将多余的对象删除掉,完成后如下图所示的样子。

    7

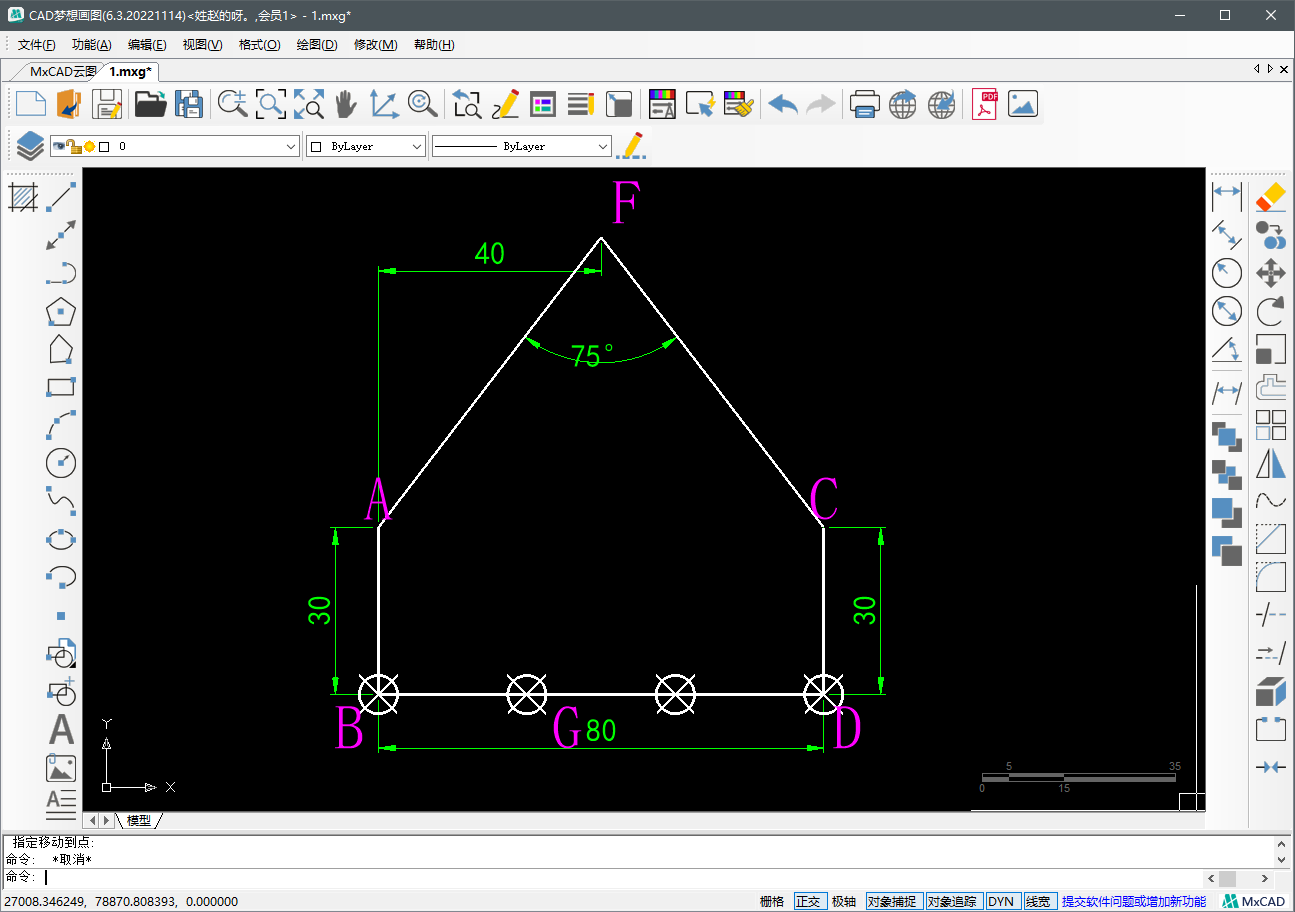

  8. 输入定数等分命令:divide,选择等分对象为线段BD。等分的数目为3,绘制出三个等分点,将第一个等分点设置为点G.

    8

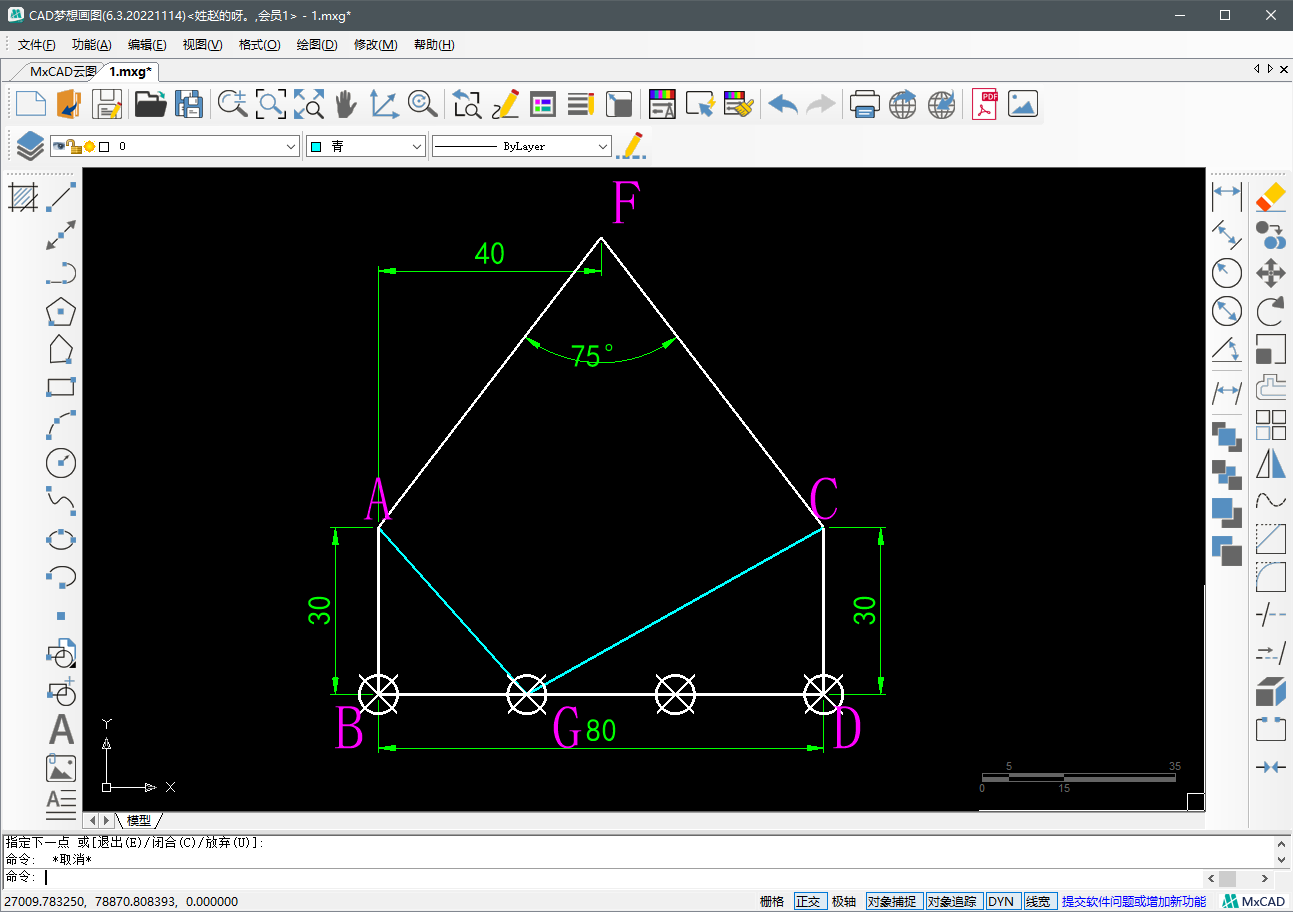

  9. 使用直线命令L,连接出线段AG、GC,这个对象就绘制完成了。

    9

  10. 最后将等分点删除掉,标注图形尺寸。

    10

注:操作软件为CAD梦想画图
