HarmonyOS鸿蒙Next中SSD1306 OLED显示屏滚动播放

HarmonyOS鸿蒙Next中SSD1306 OLED显示屏滚动播放 对于OLED屏幕显示而言，单独的静态显示较为简单，通过直接设置显示的命令即可。但是静态显示较为呆板，考虑使用动态滚动显示增强显示的效果。动态滚动显示实现分为两种，一种是使用软件实现，测试过软件刷屏滚动显示，效果不佳；第二种是基于硬件实现，这个取决于模块是否支持，需要查看器件手册。

查到所用的SSD1306是128x64点阵的显示模块，拥有水平和垂直方向的滚动功能。

以上是水平滚动功能介绍，可以实现循环水平滚动。且根据范例可知，可对指定页进行滚动，其余保持静止。这里有个提示，在使用这个功能前需要先关闭滚动功能，不然可能打乱RAM中的数据。

以上是连续垂直和水平滚动功能的介绍，这里提到BCD三个字节负责连续的水平滚动，E字节是连续垂直滚动的偏移，若偏移量为0则只有水平滚动，跟上方的水平滚动一样。同样使用前需要关闭滚动功能。

这里还提到一个水平滚动区域设置的功能，可以指定水平滚动的区域。

经过功能性确认，可以开始查看寄存器的参数，来配置对应的实现指令。

这里有几个需要注意的地方，首先是AEF三个Dummy Byte，一定要配置，否则会导致无法正常工作。然后就是页的概念，自上而下一共64个像素点行，每8行构成一页。

这里提到几个问题，第一是没有连续的水平滚动可以使用。这个问题经过实验发现在8个页里，不能实现全部一起滚动，最多7个一起。然后是第二个问题，使用关闭滚动命令后，需要重新写入RAM中的数据，才能显示。最后是命令执行的问题，最后的命令会覆盖前面的命令，所以不能实现同时设置多个命令，如0~3页向左滚动，4~7页向右滚动。

最后这里是区域设置命令，可以设置垂直滚动的区域。需要搭配水平和垂直滚动一起使用，当水平和垂直滚动中设置的页在垂直滚动的区域外，那么垂直滚动的区域是只做向上的垂直滚动，设置的页只做水平方向的滚动；在区域内，则同时做水平和垂直的滚动；由此设计了一个固定第7页做水平滚动的，其他页可配置的垂直滚动函数。

主任务如下：

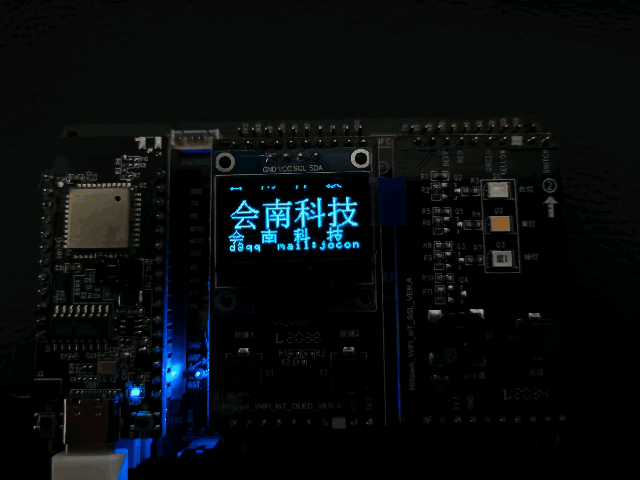

效果如下：（没有上传视频的权限，只能传个Gif，求官方给个权限，orz）


更多关于HarmonyOS鸿蒙Next中SSD1306 OLED显示屏滚动播放的实战教程也可以访问 https://www.itying.com/category-93-b0.html

2 回复

感谢大佬指点迷津，已经学习了

更多关于HarmonyOS鸿蒙Next中SSD1306 OLED显示屏滚动播放的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html


在HarmonyOS鸿蒙Next中实现SSD1306 OLED显示屏滚动播放，可以使用ohos.drivers.peripheral库进行控制。首先初始化SSD1306驱动，设置显示区域和滚动模式。通过SSD1306_ScrollRight或SSD1306_ScrollLeft函数设置滚动方向，启动滚动后，显示屏将自动滚动显示内容。注意调整滚动速度和频率，确保显示效果流畅。示例代码如下：

#include "ssd1306.h"

void start_scroll() {
    SSD1306_Init();
    SSD1306_Clear();
    SSD1306_ScrollRight(0x00, 0x0F); // 向右滚动
    SSD1306_StartScroll();
}

确保硬件连接正确，并根据需求调整滚动参数。
