HarmonyOS鸿蒙Next中实现类似“拖拽式九宫格”手势解锁功能
HarmonyOS鸿蒙Next中实现类似“拖拽式九宫格”手势解锁功能 结合鸿蒙OS的多模态输入子系统来实现类似“拖拽式九宫格”手势解锁功能？
3 回复
实现思路
1、使用 Matrix4 和 Vector2（或简单的坐标数组）来构建9个节点的网格布局。使用 Set 集合来存储当前选中的节点索引，确保路径唯一性。
2、组合使用 TapGesture 和 PanGesture。TapGesture 用于处理单个点的点击。PanGesture 用于处理手指在节点间的滑动，通过计算手指坐标与节点圆心的距离来判断是否“滑入”某个节点。
3、利用鸿蒙的 Canvas 绘制连接线。为了避免频繁的内存分配，Canvas对象和Paint对象将在 aboutToAppear 中初始化。
使用场景
在一些查看私密相册、日记本或锁定核心功能这种场景下，使用这种九宫格解锁是很常见的。

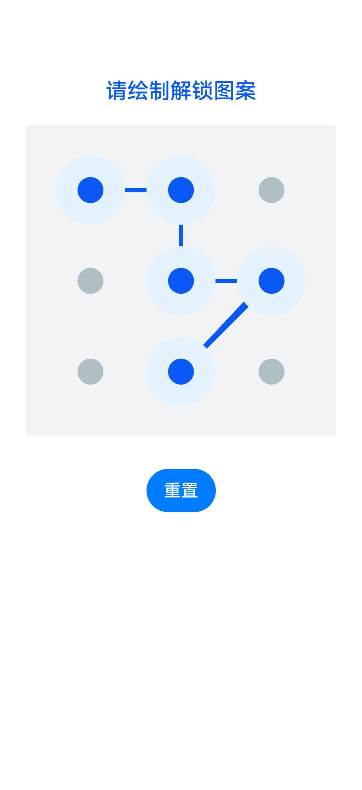

实现效果
完整代码
import { vibrator } from '@kit.SensorServiceKit';
import { hilog } from '@kit.PerformanceAnalysisKit';
// 定义节点数据模型
class PointNode {
x: number;
y: number;
index: number;
isSelected: boolean = false;
constructor(x: number, y: number, index: number) {
this.x = x;
this.y = y;
this.index = index;
}
}
@Entry
@Component
struct PatternLockPage {
// 配置参数
@State private gridSize: number = 3;
@State private nodeRadius: number = 20; // 节点半径
@State private selectedNodes: Set<number> = new Set<number>(); // 存储选中的索引
@State private currentFingerX: number = 0;
@State private currentFingerY: number = 0;
@State private isGestureActive: boolean = false;
@State private statusColor: string = '#0A59F7'; // 默认蓝色
@State private statusMessage: string = '请绘制解锁图案';
private canvasWidth: number = 0;
private canvasHeight: number = 0;
private points: PointNode[] = [];
private settings: RenderingContextSettings = new RenderingContextSettings(true);
private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private correctPassword: string = "0,1,2,5,8"; // 示例密码
private isError: boolean = false;
aboutToAppear(): void {
// 初始化点位置，将在onAreaChange中计算具体坐标
}
/**
* 计算九宫格节点坐标
*/
private calculatePoints(width: number, height: number) {
this.points = [];
const padding = 60;
const availableWidth = width - padding * 2;
const gap = availableWidth / (this.gridSize - 1);
for (let i = 0; i < this.gridSize; i++) {
for (let j = 0; j < this.gridSize; j++) {
const x = padding + j * gap;
const y = padding + i * gap;
this.points.push(new PointNode(x, y, i * this.gridSize + j));
}
}
}
/**
* 触发震动反馈
*/
private triggerVibrate() {
try {
vibrator.startVibration({
type: 'time',
duration: 15 // 极短震动，模仿机械按键
}, {
id: 0,
usage: 'touch'
});
} catch (err) {
hilog.error(0x0000, 'PatternLock', `Vibrate error: ${JSON.stringify(err)}`);
}
}
build() {
Column() {
Text(this.statusMessage)
.fontSize(20)
.fontColor(this.statusColor)
.margin({ top: 40, bottom: 20 })
.fontWeight(FontWeight.Medium)
// 绘制区域
Stack({ alignContent: Alignment.Center }) {
Canvas(this.context)
.width('100%')
.aspectRatio(1) // 保持正方形
.backgroundColor('#F1F3F5')
.onReady(() => {
// Canvas准备就绪，初始绘制
this.drawLock();
})
.onAreaChange((oldValue: Area, newValue: Area) => {
// 确保只计算一次
if (this.canvasWidth === 0 && newValue.width as number > 0) {
this.canvasWidth = newValue.width as number;
this.canvasHeight = newValue.height as number;
this.calculatePoints(this.canvasWidth, this.canvasHeight);
this.drawLock();
}
})
.gesture(
// 组合手势：PanGesture 用于滑动手势
PanGesture({ direction: PanDirection.All })
.onActionStart((event: GestureEvent) => {
this.isGestureActive = true;
this.isError = false;
this.statusColor = '#0A59F7';
this.statusMessage = '请绘制解锁图案';
this.selectedNodes.clear();
this.checkHit(event.fingerList[0].localX, event.fingerList[0].localY);
})
.onActionUpdate((event: GestureEvent) => {
this.currentFingerX = event.fingerList[0].localX;
this.currentFingerY = event.fingerList[0].localY;
this.checkHit(this.currentFingerX, this.currentFingerY);
this.drawLock(); // 实时重绘
})
.onActionEnd(() => {
this.isGestureActive = false;
this.verifyPassword();
})
)
}
.width('80%')
.borderRadius(20)
Button('重置')
.margin({ top: 30 })
.onClick(() => {
this.reset();
})
}
.width('100%')
.height('100%')
.justifyContent(FlexAlign.Start)
}
/**
* 检测手指是否触碰到了节点
*/
private checkHit(x: number, y: number) {
// 扩大触摸判定范围，提升手感
const hitRadius = this.nodeRadius * 2.5;
this.points.forEach(point => {
const dx = x - point.x;
const dy = y - point.y;
// 使用欧几里得距离平方比较，避免开方运算，提升微小性能
if (dx * dx + dy * dy < hitRadius * hitRadius) {
if (!this.selectedNodes.has(point.index)) {
// 检查中间节点（例如从0直接滑到2，中间经过1，需自动补全1）
this.checkIntermediatePoint(point.index);
this.selectedNodes.add(point.index);
this.triggerVibrate(); // 触发震动
}
}
});
}
/**
* 补全中间节点逻辑（确保连线是连续的）
*/
private checkIntermediatePoint(currentIndex: number) {
if (this.selectedNodes.size === 0) return;
const lastIndex = Array.from(this.selectedNodes).pop();
if (!lastIndex && lastIndex !== 0) return;
// 计算行列索引
const lastRow = Math.floor(lastIndex / 3);
const lastCol = lastIndex % 3;
const currRow = Math.floor(currentIndex / 3);
const currCol = currentIndex % 3;
// 如果在同一行、同一列或对角线
if (lastRow === currRow || lastCol === currCol || Math.abs(lastRow - currRow) === Math.abs(lastCol - currCol)) {
const midRow = (lastRow + currRow) / 2;
const midCol = (lastCol + currCol) / 2;
// 如果中间是整数，说明存在中间点
if (Number.isInteger(midRow) && Number.isInteger(midCol)) {
const midIndex = midRow * 3 + midCol;
if (!this.selectedNodes.has(midIndex)) {
this.selectedNodes.add(midIndex);
// 注意：这里不触发震动，避免连续震动感奇怪，只触发目标点震动
}
}
}
}
/**
* 验证密码
*/
private verifyPassword() {
const result = Array.from(this.selectedNodes).join(',');
if (result === this.correctPassword) {
this.statusColor = '#00C853'; // 成功绿
this.statusMessage = '解锁成功';
// 可以在此处执行跳转逻辑
} else {
this.isError = true;
this.statusColor = '#D50000'; // 失败红
this.statusMessage = '图案错误，请重试';
this.triggerVibrate(); // 错误震动
this.drawLock();
// 延迟重置
setTimeout(() => {
this.reset();
}, 1000);
}
}
private reset() {
this.selectedNodes.clear();
this.isError = false;
this.statusColor = '#0A59F7';
this.statusMessage = '请绘制解锁图案';
this.drawLock();
}
/**
* 核心绘制逻辑
*/
private drawLock() {
if (!this.context || this.points.length === 0) return;
// 清空画布
this.context.clearRect(0, 0, this.canvasWidth, this.canvasHeight);
// 绘制连线
if (this.selectedNodes.size > 0) {
this.context.beginPath();
const sortedNodes = this.points.filter(p => this.selectedNodes.has(p.index));
// 设置线条样式
this.context.lineWidth = 4;
this.context.strokeStyle = this.isError ? '#D50000' : '#0A59F7';
this.context.lineCap = 'round';
this.context.lineJoin = 'round';
// 移动到起点
this.context.moveTo(sortedNodes[0].x, sortedNodes[0].y);
// 连接所有已选中的点
for (let i = 1; i < sortedNodes.length; i++) {
this.context.lineTo(sortedNodes[i].x, sortedNodes[i].y);
}
// 如果正在手势中，连接到当前手指位置
if (this.isGestureActive) {
this.context.lineTo(this.currentFingerX, this.currentFingerY);
}
this.context.stroke();
}
// 绘制节点
this.points.forEach(point => {
const isSelected = this.selectedNodes.has(point.index);
// 绘制外圈（选中时显示）
if (isSelected) {
this.context.beginPath();
this.context.fillStyle = this.isError ? '#FFEBEE' : '#E3F2FD'; // 浅色背景
this.context.arc(point.x, point.y, this.nodeRadius * 1.6, 0, 2 * Math.PI);
this.context.fill();
}
// 绘制中心圆点
this.context.beginPath();
this.context.fillStyle = isSelected ? (this.isError ? '#D50000' : '#0A59F7') : '#B0BEC5';
this.context.arc(point.x, point.y, this.nodeRadius * 0.6, 0, 2 * Math.PI);
this.context.fill();
});
}
}
更多关于HarmonyOS鸿蒙Next中实现类似“拖拽式九宫格”手势解锁功能的实战系列教程也可以访问 https://www.itying.com/category-93-b0.html
在HarmonyOS Next中实现拖拽式九宫格手势解锁，需使用ArkUI框架。通过Canvas组件绘制九宫格节点和连接线，结合Gesture手势事件（如PanGesture）监听触摸轨迹。利用TouchEvent获取坐标，判断节点选中状态并更新UI。路径数据存储于数组，用于验证解锁图案。
在HarmonyOS Next中实现“拖拽式九宫格”手势解锁功能，可以结合多模态输入子系统与图形绘制能力来完成。以下是关键实现思路：
-
界面绘制：使用
Canvas组件绘制九宫格圆点及连线路径。通过GraphicsContext的strokeLine方法实时绘制手指移动轨迹。 -
手势识别：利用
@ohos.multimodalInput.pointer模块的指针事件监听：
// 注册指针事件
window.getLastWindow(this.context).then(win => {
win.on('pointerDown', (event) => {});
win.on('pointerMove', (event) => {});
win.on('pointerUp', (event) => {});
});
-
坐标映射：将指针事件的屏幕坐标转换为九宫格索引。通过计算触摸点与每个圆心的距离，判断是否触发选中状态。
-
状态管理：
- 记录已选中的圆点索引序列
- 实时验证手势路径有效性（如最小点数、避免重复点）
- 使用
@State装饰器驱动UI刷新
-
安全增强：
- 结合
@ohos.userIAM.userAuth进行生物特征验证 - 使用
@ohos.security.huks加密存储手势模板
- 结合
-
动效实现：通过
animateTo添加圆点选中放大、连线绘制的平滑动画，提升交互体验。
注意事项：
- 需在
module.json5中申请ohos.permission.USE_USER_ID权限 - 建议使用
@ohos.security.secureRandom生成随机校验码 - 多设备协同场景需通过
@ohos.distributedDataManager同步手势配置
这种实现方式既利用了鸿蒙的原生手势能力，又保证了数据安全性和跨设备一致性。
