HarmonyOS 鸿蒙Next中Flutter框架多设备开发指导-导航&指南针场景

HarmonyOS 鸿蒙Next中Flutter框架多设备开发指导-导航&指南针场景

1.1 场景概述

在移动应用开发中，不同设备的屏幕形态各异，例如刘海屏、全面屏、折叠屏等，系统状态栏、导航栏、软键盘等元素亦会占据屏幕空间。地图类或导航类界面常需同时展示可旋转的地图底图、相对地理北向稳定的指南针，以及反映设备朝向相对地图的导航指针；若仅按固定 UI 写死角度，易出现旋转地图时针体乱跳、传感器刷新与双指手势抢状态、横竖屏与分窗后罗盘尺寸失衡等问题。本文将详细介绍断点与横竖屏下的网格/罗盘尺度、传感器与双指手势互斥及指针角度计算等适配方法，以及实现原理与验证要点。本文对应工程内导航&指南针示例页。

1.1.1 使用场景

用户需要看清地图朝向、红针始终代表稳定北向参考、蓝针表示当前设备相对地图的前进方向；通过双指旋转改变地图航向时，指南针与导航指针应与地图旋转及传感器数据同步，且在手势过程中避免与高频 setState 冲突。下面是不同横向断点下地图网格圆、罗盘直径与说明字号的阶梯示意。

导航&指南针适配验证，指的是地图与罗盘区域能够根据当前宽档位与横竖屏，自动调整网格圆与罗盘直径及说明字号，并结合重力、磁力计与窗口旋转推断计算指南针与导航指针角度，在双指旋转时通过 Animated.Value 与 ref 同步 currentBearing，使指向稳定、手势与传感器刷新不互相覆盖的布局与交互方法。

横向断点	sm	md	lg	xl
展示逻辑	竖屏网格圆直径基准约 320；罗盘直径基准约 100；说明字号约 14；横屏时网格约 ×0.6、罗盘约 ×0.7	网格约 400；罗盘约 120；字号约 16	网格约 480；罗盘约 140；字号约 18	网格约 560；罗盘约 160（特大宽或超大网格时按网格比例上限收紧，避免溢出）
展示布局

1.1.2 常见问题

导航与传感器协同类界面在旋转、分窗或传感器噪声下若未统筹，容易出现以下问题：

• 双指旋转地图时只更新了地图未同步指南针 / 导航指针，或三者瞬时不一致
• 传感器回调与 PanResponder 同时 setState，导致罗盘抖动或角度回跳
• 断点变化或 PC 大窗下网格很大、罗盘仍用小尺寸，比例失调、可读性差

1.1.3 多设备适配

• 适配点 1：验证地图旋转与指南针 / 导航指针联动：双指旋转时 currentBearing 与 Animated.Value 同步更新；非手势期间才用传感器驱动 setState，手势中通过 ref 取最新传感器角更新导航指针。

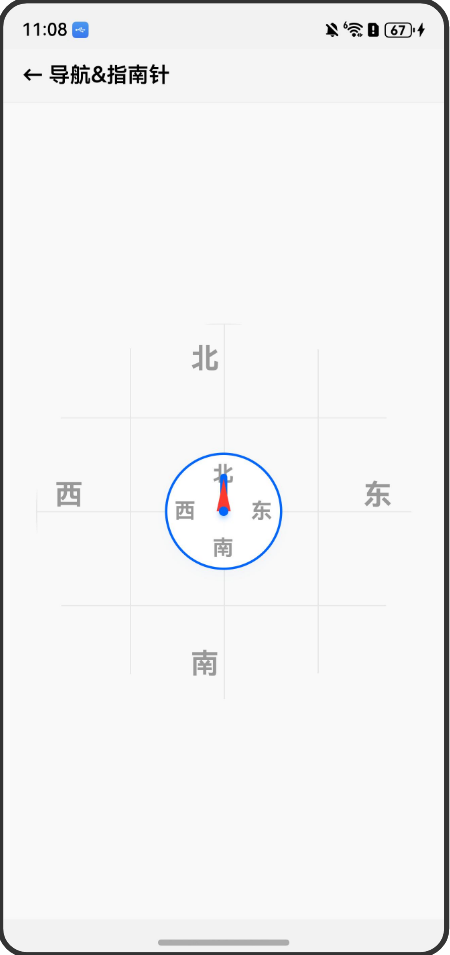

图 1-1：手机竖屏下地图网格、罗盘与顶部说明区整体布局。

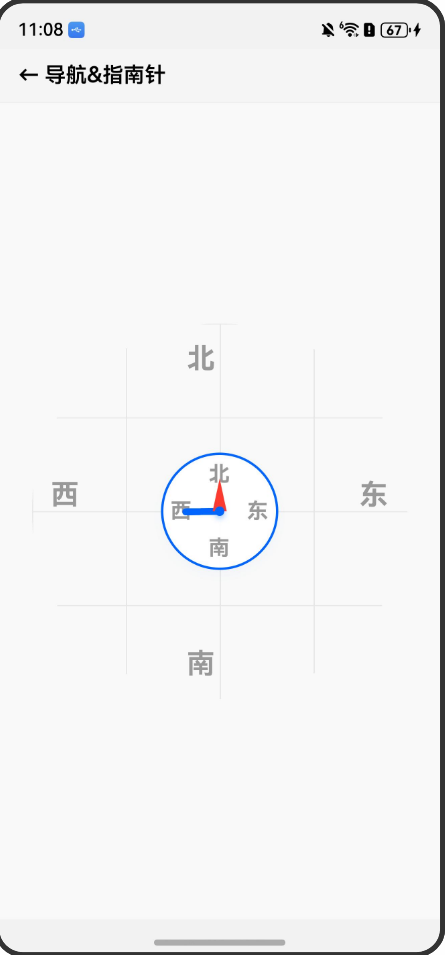

图 1-2：双指旋转地图时，导航指针与指南针随地图航向联动示意。

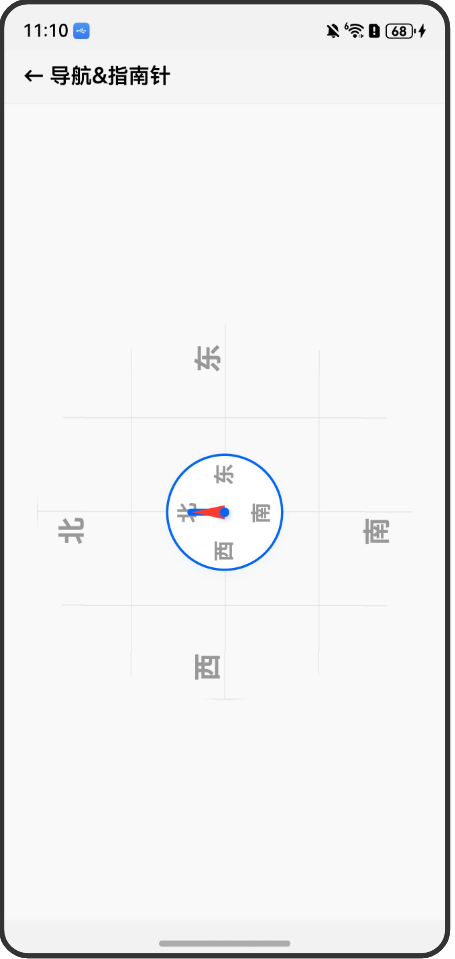

图 1-3：旋转设备时导航指针跟随、指南针针体保持与地图北向网格一致（红针稳定北向语义）示意。

• 适配点 2：在 md / lg / xl 与 PC 大窗下核对网格与罗盘直径阶梯、横屏缩放系数，以及 AvoidContainer 顶底安全区后内容是否仍居中、不裁切。

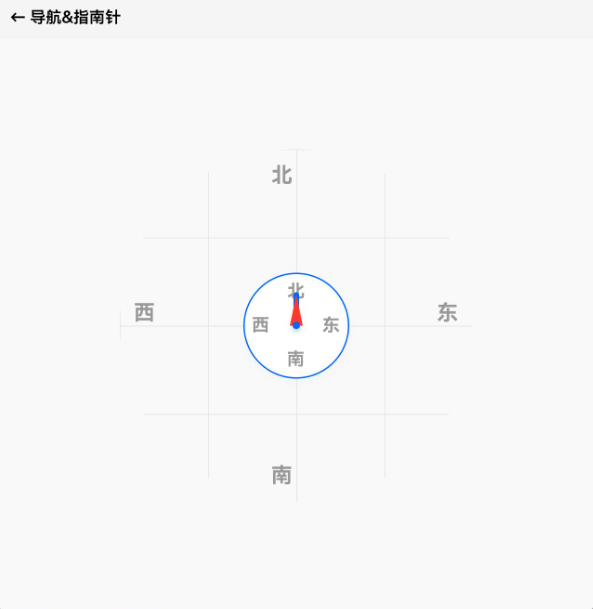

图 2-1：md 断点下网格与罗盘尺度。

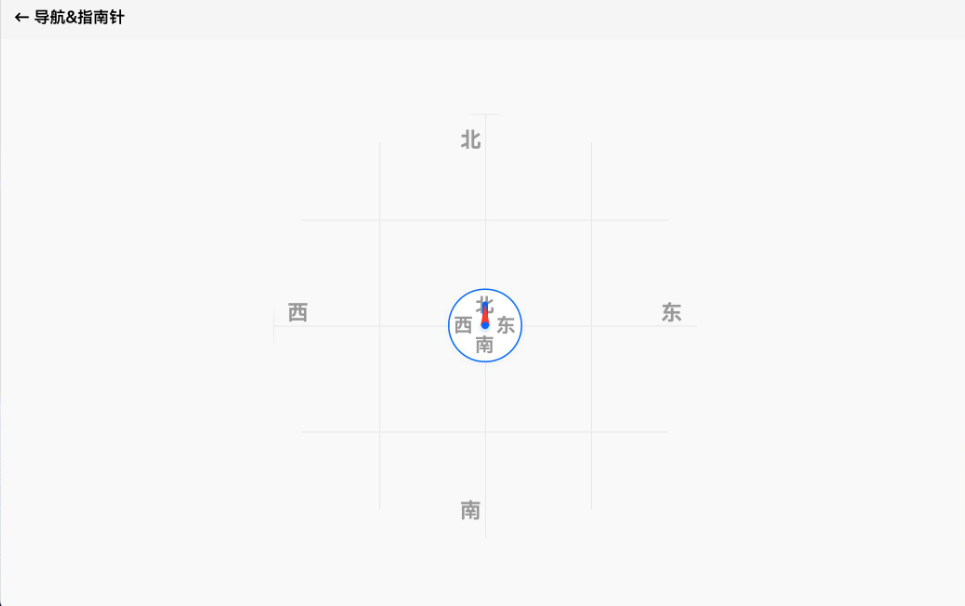

图 2-2：lg 断点下网格与罗盘尺度。

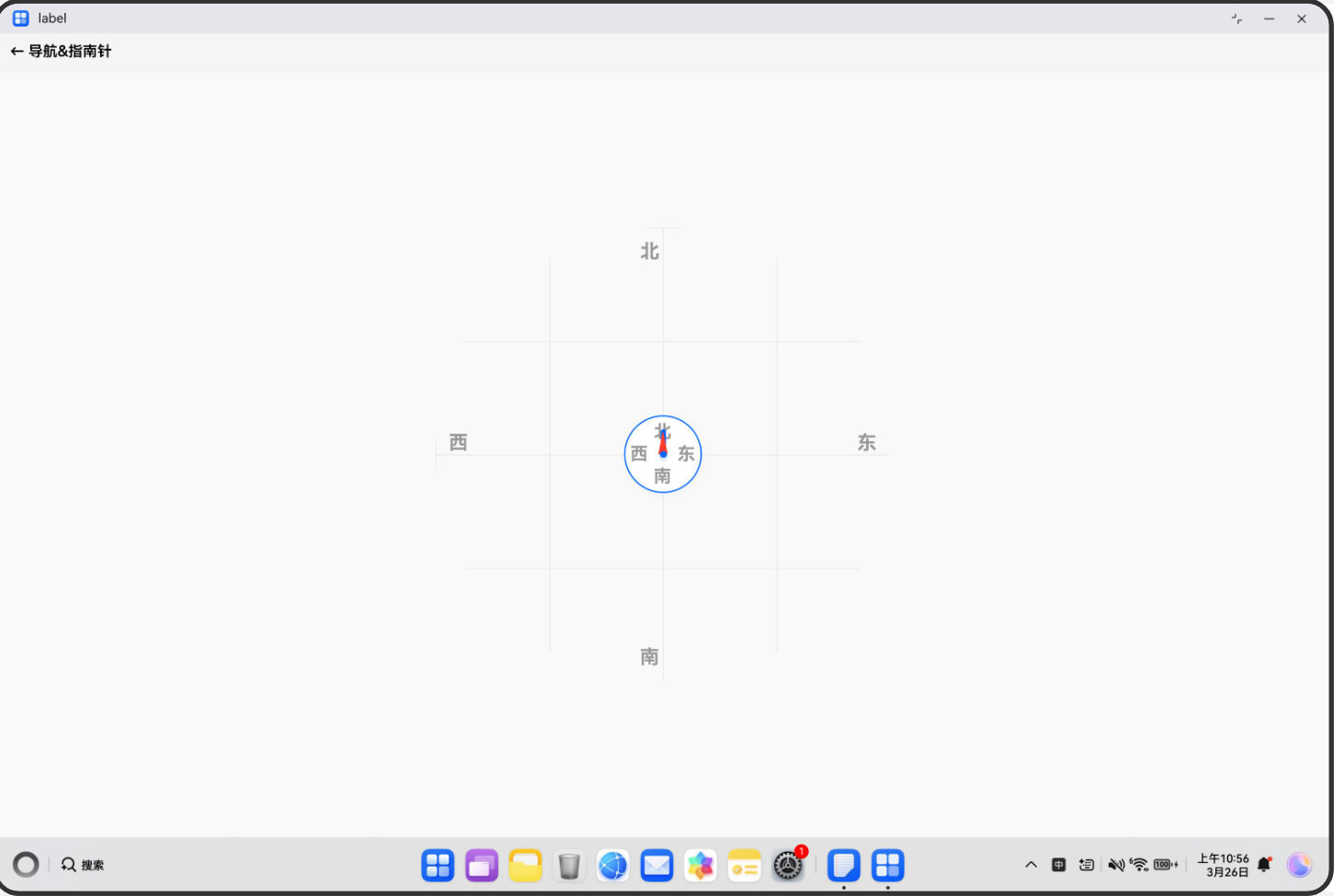

图 2-3：PC 全屏（或特大宽窗口）下大网格与大罗盘比例。

1.2 开发指导

1.2.1 Flutter开发

1.2.1.1 关键能力

通过 Flutter PlatformView + MethodChannel 机制，将 HarmonyOS 原生地图（@kit.MapKit）和传感器能力（@kit.SensorServiceKit）桥接到 Flutter 侧，实现了地图导航与指南针功能。核心能力包括：

1.2.1.1.1 PlatformView 注册机制

原生侧采用 Plugin → Factory → Component 三层结构：

1. MapViewPlugin（MapViewPlugin.ets）：实现 FlutterPlugin 接口，在 onAttachedToEngine 中将 viewType com.mapview.ohos/mapView 注册到平台视图注册表。

onAttachedToEngine(binding: FlutterPluginBinding): void {
  binding.getPlatformViewRegistry()?.registerViewFactory(
  'com.mapview.ohos/mapView',
  new MapViewFactory(binding.getBinaryMessenger(), StandardMessageCodec.INSTANCE)
  );
}

1. MapViewFactory（MapViewFactory.ets）：继承 PlatformViewFactory，create() 方法根据 viewId 创建 MapViewComponent 实例并传入 BinaryMessenger。
2. MapViewComponent（MapViewComponent.ets）：核心实现，继承 PlatformView 并实现 MethodCallHandler，包含地图渲染、传感器监听、定位、通道通信全部逻辑。
3. 手动注册：在 EntryAbility.ets 中通过 this.addPlugin(new MapViewPlugin()) 手动注册（非自动生成）。

1.2.1.1.2 MethodChannel 双向通信

通道名称：com.mapview.ohos/mapView{viewId}（每个视图实例独立通道）

// 发送朝向数据（去重避免通道拥塞）
private sendHeadingData = () => {
  const heading = Math.round(this.sensorZAngle - this.windowRotation);
  if (heading === this.lastSentHeading) return;
  this.lastSentHeading = heading;
  this.methodChannel.invokeMethod('onHeadingChanged', heading.toString());
}

1.2.1.1.3 传感器与方向计算

指南针方向角 = sensorZAngle（方向传感器 alpha） - windowRotation（屏幕旋转偏移）

位置标记旋转角 = sensorZAngle - windowRotation + mapBearing + boundaryCompensation

其中 边界旋转补偿 通过重力传感器数据计算，解决设备水平放置时方向角不稳定的问题：

private calculateBoundaryRotationCompensation(): number {
  const currentX = Math.sqrt(Math.pow(this.gravityX, 2) + Math.pow(this.gravityY, 2));
  if (currentX > 9.76) {
    // 设备接近水平面时的非线性补偿
    const disX = this.gravityZ > 0 ? (currentX - 9.76) : (this.FUNCTION_RANGE - (currentX - 9.76));
    const disResultAbs = disX > this.FUNCTION_RANGE_HALF ?
      this.MULTI_NUM * Math.pow(disX - this.FUNCTION_RANGE_HALF, this.EXP_NUM) + 90 :
      -this.MULTI_NUM * Math.pow(-(disX - this.FUNCTION_RANGE_HALF), this.EXP_NUM) + 90;
    return -disResultAbs;
  } else if (this.gravityZ < 0) {
    return 180; // 设备翻转
  }
  return 0;
}

1.2.1.2 指导案例

1.2.1.2.1 原生侧：注册 PlatformView 插件

步骤1：创建 Plugin 类，注册 viewType 与工厂

export class MapViewPlugin implements FlutterPlugin {
  getUniqueClassName(): string { return 'MapViewPlugin'; }
  onAttachedToEngine(binding: FlutterPluginBinding): void {
    binding.getPlatformViewRegistry()?.registerViewFactory(
      'com.mapview.ohos/mapView',
      new MapViewFactory(binding.getBinaryMessenger(), StandardMessageCodec.INSTANCE)
    );
  }
  onDetachedFromEngine(binding: FlutterPluginBinding): void {}
}

步骤2：创建 Factory 类，实例化 Component

export class MapViewFactory extends PlatformViewFactory {
  message: BinaryMessenger;
  constructor(message: BinaryMessenger, createArgsCodes: MessageCodec<Object>) {
    super(createArgsCodes);
    this.message = message;
  }
  public create(context: common.Context, viewId: number, args: Object): PlatformView {
    return new MapViewComponent(context, viewId, args, this.message);
  }
}

步骤3：在 EntryAbility 中手动注册插件

this.addPlugin(new MapViewPlugin());

1.2.1.2 原生侧：传感器与定位集成

方向传感器：获取设备朝向角度，用于指南针和位置标记旋转

sensor.on(sensor.SensorId.ORIENTATION, (data: sensor.OrientationResponse) => {
  this.sensorZAngle = Math.round(data.alpha); // Z轴方向角
  this.updateSelfMarker();
  this.sendHeadingData();
}, { interval: 100 });

重力传感器：辅助计算设备姿态边界补偿

sensor.on(sensor.SensorId.GRAVITY, (data) => {
  this.gravityX = data.x;
  this.gravityY = data.y;
  this.gravityZ = data.z;
}, { interval: 100 });

屏幕旋转监听：补偿设备横竖屏切换带来的方向偏移

display.on('change', async () => {
  this.windowRotation = display.getDefaultDisplaySync().rotation * 90;
  this.updateSelfMarker();
});

定位服务：获取当前位置并实时更新，需 WGS84→GCJ02 坐标转换

const location = await geoLocationManager.getCurrentLocation(
  { scenario: geoLocationManager.LocationRequestScenario.NAVIGATION }
);
let gcj02 = map.convertCoordinateSync(
  mapCommon.CoordinateType.WGS84, mapCommon.CoordinateType.GCJ02, wgs84Position
);

1.2.1.3 Flutter 侧：嵌入原生地图视图

通过 OhosView 创建平台视图：

Widget _buildMapView() {
  return OhosView(
    viewType: 'com.mapview.ohos/mapView',
    onPlatformViewCreated: _onPlatformViewCreated,
    creationParams: const <String, dynamic>{'initParams': 'mapView'},
    creationParamsCodec: const StandardMessageCodec(),
  );
}

void _onPlatformViewCreated(int id) {
  _channel = MethodChannel('com.mapview.ohos/mapView$id');
  final controller = MapViewController._(_channel);
  widget.onMapViewCreated(controller);
}

1.2.1.4 Flutter 侧：MapViewController 控制器

封装 MethodChannel 双向通信，提供 Stream 和控制方法：

class MapViewController {
  final MethodChannel _channel;
  final StreamController<MapData> _mapDataController = StreamController<MapData>.broadcast();
  final StreamController<double> _headingController = StreamController<double>.broadcast();

  MapViewController._(this._channel) {
    _channel.setMethodCallHandler((call) async {
      switch (call.method) {
        case 'onMapDataChanged':
        final json = jsonDecode(call.arguments as String);
        _mapDataController.sink.add(MapData.fromJson(json));
        break;
        case 'onHeadingChanged':
        final heading = double.parse(call.arguments as String);
        _headingController.sink.add(heading);
        break;
      }
    });
  }

  Stream<MapData> get mapDataStream => _mapDataController.stream;
  Stream<double> get headingStream => _headingController.stream;

  Future<void> resetCameraBearing() => _channel.invokeMethod('resetCameraBearing');
  Future<void> moveToMyLocation() => _channel.invokeMethod('moveToMyLocation');
}

1.2.1.5 Flutter 侧：指南针 UI 实现

监听 heading 数据流驱动指南针图片旋转：

// 监听传感器朝向数据
_headingSub = _controller!.headingStream.listen((heading) {
  if (mounted) {
    setState(() { _compassRotation = heading; });
  }
});

// 指南针旋转渲染
Positioned(
  right: 5, top: 30,
  child: GestureDetector(
    onTap: _resetCameraBearing, // 点击指南针重置朝北
    child: Transform.rotate(
      angle: -_compassRotation * pi / 180, // 角度转弧度，取反使指北
      child: Image.asset('assets/common/compass_arrow.png', width: 80, height: 80),
    ),
  ),
),

1.2.1.6 资源清理

原生侧必须在视图销毁时注销所有监听，避免内存泄漏：

cleanup(): void {
  sensor.off(sensor.SensorId.ORIENTATION, this.updateAngle);
  sensor.off(sensor.SensorId.GRAVITY);
  geoLocationManager.off('locationChange');
  display.off('change');
}

Flutter 侧在 dispose 中取消 Stream 订阅并释放控制器：

@override
void dispose() {
  _mapDataSub?.cancel();
  _headingSub?.cancel();
  _controller?.dispose();
  super.dispose();
}

1.2.1.3 示例代码

导航&指南针的Sample示例代码地址：example，开发者可以通过该地址查看完整的导航&指南针示例代码，并根据自己的需求进行修改和扩展。
