DevEco Studio中的预览器Previewer怎么实现的？

DevEco Studio中的预览器Previewer怎么实现的？ 很好奇这个 Previewer 的 Inspector 的双向预览是怎么实现的？

DevEco Studio 是基于开源intellij实现的，而intellij底层是由Kotlin与Java实现的，预览器怎么能渲染ArkUI组件的？预览器中选中组件又怎么实现的？尤其是选中后，编辑器中代码区域也被同步选中，修改下方的属性或者修改代码，预览器和代码都能同步修改！

有没有大佬了解过这方面的原理？



8 回复

HUAWEI DevEco Studio（获取工具请单击链接下载，以下简称DevEco Studio）是基于IntelliJ IDEA Community开源版本打造，面向HarmonyOS应用/元服务开发场景的一站式集成开发环境。

  • 多端双向实时预览：界面预览功能帮助你在UI编码时快速预览界面在多种设备上的显示效果，查看组件布局，提升UI开发效率。

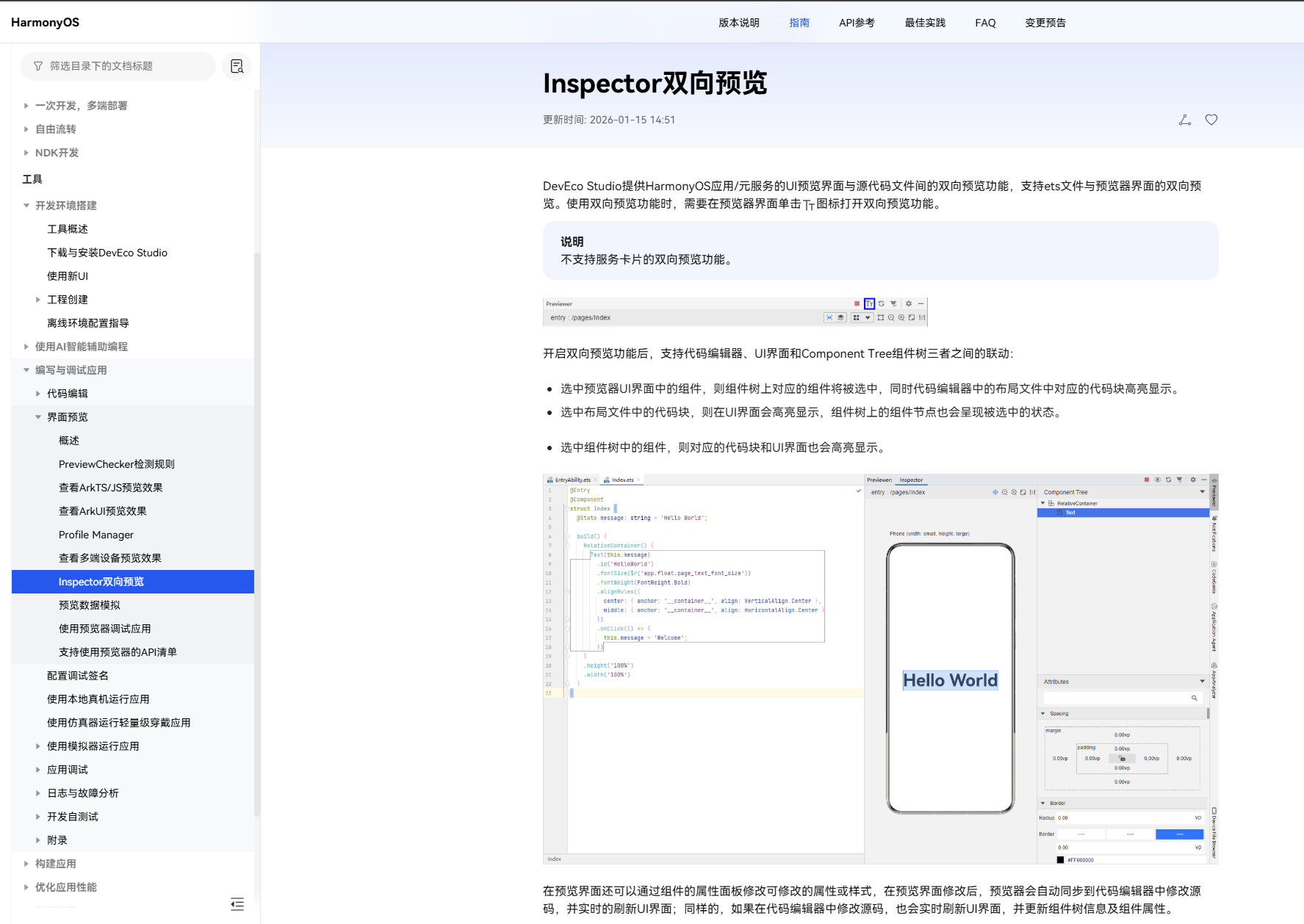

    开启双向预览功能后，支持代码编辑器、UI界面和Component Tree组件树三者之间的联动。

    所以，猜测大概是：

    核心逻辑可以概括为：

  • 渲染 ArkUI：靠 “ArkTS 增量编译→ABC 字节码→轻量级 ArkUI 运行时渲染”，保证和真机效果一致；

  • 双向联动：靠 “Component ID 映射代码位置 + Component Tree 作为桥梁 + IntelliJ 编辑器 API”，实现代码、UI、组件树的实时同步；


有可能实现的替代方案（第三方轻量化需求）

若仅需 “ArkUI 组件渲染”（无需双向联动），可：

  1. 基于 OpenHarmony 的 ArkUI 源码，编译出桌面版运行时；
  2. 调用 hc 编译器将 ArkTS 编译为 ABC 字节码；
  3. 让运行时加载字节码，通过 Skia 渲染到桌面窗口（类似 Previewer 的预览面板，但无代码联动）。

您的推断大概率是正确的，请问您还能更深入地更详细的描述下吗？

如果是这个流程，编译器/ArkUI渲染引擎是否有独立的工具包/SDK能够给第三方程序直接调用呢？

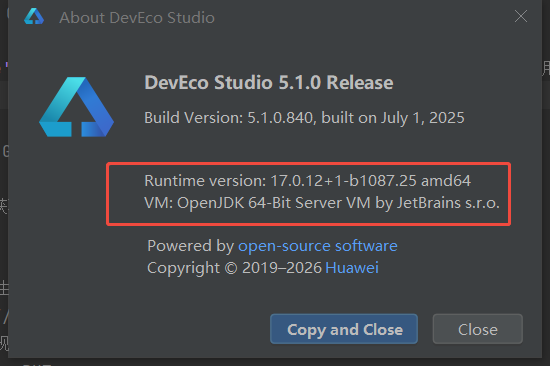

  1. DevEco Studio是cke_223.png基于JetBrains开发的。所以不是什么kotlin写的。
  2. “预览器怎么能渲染ArkUI组件的”，ArkUI是ArkTS写的。那ArkTS是ts的超集，那ts写的页面是不是可以实时预览。既然都是ts，那双向实现就没啥问题了吧。
  1. 我记得 JetBrains 很久以前对IDE工具使用kotlin做过一次底层重构。https://github.com/JetBrains/intellij-community 基于这个仓库，可以看到同时存在java与kotlin文件。我的提问描述不完善，应该补充“DevEco Studio 是基于开源intellij实现的，而intellij底层是由Kotlin与Java实现的”
  2. 实时预览跟是不是ts写的没关系，涉及到编译，

DevEco Studio的预览器基于ArkUI框架的声明式UI机制实现。它通过解析ArkTS/JS代码，在本地或远程设备上实时渲染UI组件，并支持动态热重载。预览器与IDE深度集成，可直接映射项目资源，无需完整编译打包即可快速预览界面效果和交互逻辑。

DevEco Studio的预览器（Previewer）实现原理主要基于ArkUI框架的双向绑定能力和IDE与预览器之间的通信机制。以下是关键实现点的解析：

1. ArkUI组件的渲染

  • 预览器本身是一个独立的渲染进程（通常基于轻量级容器或模拟环境），它内置了ArkUI框架的运行时库。
  • 当你在DevEco Studio中编写ArkUI代码时，IDE会通过动态编译将代码转换为预览器可执行的中间格式（例如JSON描述或字节码）。
  • 预览器加载这些中间数据，调用ArkUI引擎（如ArkCompiler）进行组件树的解析、布局和渲染，最终在预览窗口显示UI效果。

2. 双向预览与选中同步

  • 通信通道：IDE与预览器之间通过WebSocket或本地Socket建立双向通信。当代码变更或用户交互时，双方通过消息协议同步状态。
  • 组件树映射：ArkUI框架为每个组件生成唯一标识（如id或路径），预览器会将组件树结构同步给IDE。当你点击预览器中的组件时，预览器通过标识定位组件，并发送消息给IDE，IDE再高亮对应代码位置。
  • 属性同步：
    • 代码修改 → 预览更新：IDE监听代码变化，将增量更新（如组件属性、结构变动）发送给预览器，预览器动态刷新UI。
    • Inspector修改 → 代码更新：在Inspector中调整属性时，预览器会生成对应的代码变更指令（例如修改数值、颜色），IDE接收后直接更新源码文件。

3. 与IntelliJ平台的集成

  • DevEco Studio基于IntelliJ平台，但其预览功能通过自定义插件实现。插件负责桥接IntelliJ的编辑器与ArkUI预览器：
    • 代码解析：插件利用ArkUI的语法分析工具（如ArkTS语言服务）解析代码结构，生成组件树。
    • 事件处理：将IntelliJ的编辑器事件（如光标移动、代码高亮）与预览器的交互事件进行映射。

4. 关键技术点

  • 热重载（Hot Reload）：通过增量编译和状态保持机制，实现代码修改后预览器的快速刷新。
  • 虚拟化渲染：预览器可能采用轻量级虚拟设备（如JS运行时或Mini设备模拟器）来模拟鸿蒙系统的UI行为，无需启动完整模拟器。
  • 协议标准化：IDE与预览器之间定义了一套私有协议，用于传输组件树、属性、事件等数据。

总结

预览器的核心是ArkUI框架的响应式设计与IDE-预览器双向通信的结合。通过组件标识映射、动态编译和消息同步，实现了代码与UI的实时联动。这一机制与Flutter、React Native等框架的预览器原理类似，但深度集成鸿蒙生态的ArkUI特性（如声明式UI、方舟编译器）。
